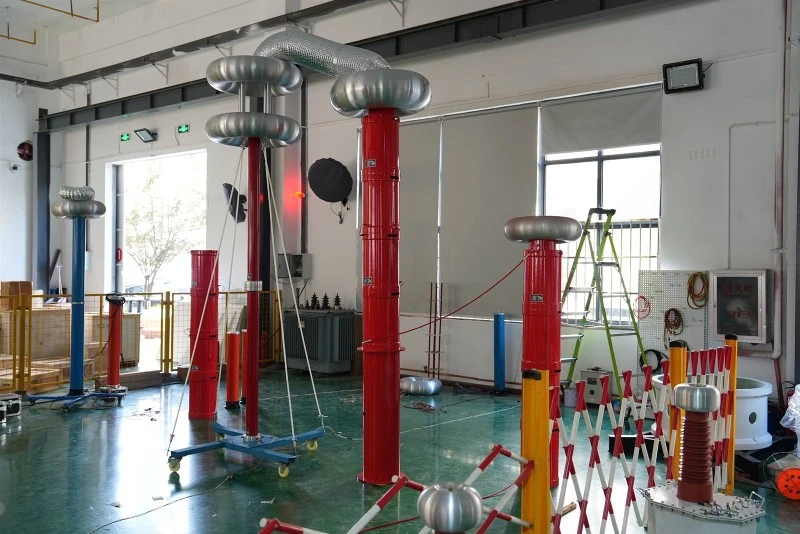

Yuqori kuchlanishli elektr kabellarini profilaktik sinovdan o'tkazishda o'zaro bog'langan polietilen (XLPE) kabellarning AC chidamli kuchlanish sinovi elektr tarmog'ining xavfsiz ishlashini ta'minlash uchun asosiy bo'g'in hisoblanadi. Energiya tizimidagi kuchlanish darajasini doimiy takomillashtirish bilan, qanday qilib ilmiy va to'g'ri tanlash kerakAC rezonans sinov tizimlariko'plab energetika birliklarining diqqat markaziga aylandi. Wuhan UHV Power Technology Co., Ltd. (keyingi o'rinlarda "Wuhan UHV" deb yuritiladi), 22 yil davomida yuqori voltli elektr o'lchash sanoatining etakchi korxonasi sifatida ko'p yillik amaliy tajribaga asoslangan XLPE kabel rezonans sinov tizimlarini tanlash uchun tizimli yechim taqdim etdi.
Nima uchun XLPE kabellari AC rezonans sinovidan o'tishi kerak
XLPE kabelining asosiy izolyatsiya materiali maxsus elektr xususiyatlariga ega. Sanoat mutaxassislarining ta'kidlashicha, DC yuqori kuchlanish XLPE kabelining asosiy izolyatsiyasini sinovdan o'tkazish uchun ishlatilmaydi, chunki shahar elektr maydoni polietilen material ichida bo'sh joy to'lovlarining shakllanishiga olib kelishi mumkin, bu esa teskari bosimga duchor bo'lganda izolyatsiyani buzishga olib kelishi mumkin. Xalqaro standartlar sof DC sinovini aniq cheklaydi. Shu sababli, o'zgaruvchan chastotali seriyali rezonansli qurilmadan foydalanish XLPE kabel izolyatsiyasini sinovdan o'tkazish uchun standart usul bo'ldi.
Tanlovning 1-bosqichi: Sinov qilingan kabelning asosiy parametrlarini aniqlang
Wuhan UHV texnologiya jamoasi tanlovning asosiy vazifasi sinovdan o'tgan kabelning kuchlanish darajasini, uzunligini va tasavvurlar maydonini aniq olish ekanligini ta'kidlaydi. Kabellarning turli spetsifikatsiyalari sig'imdagi sezilarli farqlarga ega - masalan, 10kV o'zaro bog'langan kabellar har bir kilometrga taxminan 0,1 ~ 0,4 mF sig'imga ega va uzunligi qancha uzun bo'lsa, umumiy elektr quvvati shunchalik katta bo'ladi. Kabelning sig'im qiymati to'g'ridan-to'g'ri kerakli rezonans quvvat manbaining chiqish qobiliyatini aniqlaydi.
Tanlashdan oldin, sinov namunasining kuchlanish darajasini, uzunligini, tasavvurlar maydonini yoki plastinka parametrlarini ta'minlash kerak. Texniklar “kichik otning katta mashinani tortib olishi” yoki “katta to‘pning chivinlarga urilishi” kabi holatlardan qochib, shunga asoslanib, kerakli rezonans chastotasi va reaktor konfiguratsiyasini to‘g‘ri hisoblashi mumkin. "Wuhan UHV tanlash bo'yicha qo'llanma foydalanuvchilarga shu tarzda eslatib turadi.
Tanlashning 2-bosqichi: kuchlanish darajasini qurilma quvvatiga moslang
Tanlashning asosiy tamoyillaridan biri bizning bo'limimiz yurisdiktsiyasi ostidagi uskunaning eng yuqori kuchlanish darajasiga asoslangan sinov tizimining diapazonini tanlashdir. 10kV tarqatish tarmog'i va 110kV podstansiya uchun talab qilinadigan texnik xususiyatlar butunlay boshqacha. Wuhan UHV seriyali rezonansli qurilmasi 25kV dan 800kV gacha bo'lgan nominal kuchlanish oralig'ini qamrab oladi va nominal quvvati 75kVA dan 10000kVA va undan yuqori bo'lgan sozlanishi mumkin, bu tarqatish kabellaridan tortib ultra yuqori kuchlanish kabellarigacha bo'lgan turli sinov ehtiyojlarini qondira oladi.
Tanlashning 3-bosqichi: Reaktor konfiguratsiya rejasini aniqlang
Reaktorlarning konfiguratsiyasi rezonansli tizimlarni tanlashda texnik jihatdan eng talabchan qadamdir. Kabel uzunligiga qarab reaktorlarning ketma-ket parallel rejimini tanlash juda muhim - masalan, 10 km dan ortiq uzun kabellarni sinovdan o'tkazish odatda bir nechta reaktorlarni parallel ravishda ishlatishni talab qiladi. Wuhan UHV seriyali rezonansli qurilma modulli dizaynni qabul qiladi, engil va saytda yig'ish oson.
Tajribaning chastota diapazoni ham e'tiborga muhtoj. Wuhan UHV uchun chastota konvertatsiya rezonans sinov qurilmasining chiqish chastota diapazoni 30-300Hz ni tashkil qiladi, bu turli quvvat uskunalarining sinov chastotasi talablariga javob berishi mumkin. Uning rezonans kuchlanish to'lqin shakli to'lqin shaklining buzilish tezligi 1,0% dan kam bo'lgan sinus to'lqin bo'lib, u harmonik tepaliklarning sinov namunasining noto'g'ri parchalanishiga olib kelishini samarali oldini oladi.
Tanlashning 4-bosqichi: Tizimning ishlashi va himoya funktsiyalariga e'tibor qarating
Yuqori sifatliAC rezonans sinov tizimikeng qamrovli himoya funktsiyalariga ega bo'lishi kerak. Wuhan UHV mahsulotlari haddan tashqari kuchlanish, haddan tashqari oqim, nol ishga tushirish va tizimni sozlash (flashover) kabi himoya funktsiyalariga ega bo'lgan ilg'or DSP platforma texnologiyasini o'zlashtiradi. Sinov namunasining izolyatsiyasining zaif nuqtasi buzilganda, kontaktlarning zanglashiga olib keladigan oqimi tezda pasayadi va xato nuqtasini yoqib yuboradigan katta qisqa tutashuv oqimi bo'lmaydi va sinov namunasini va uskunani samarali himoya qiladigan ortiqcha kuchlanishni tiklash hodisasi bo'lmaydi.
Bundan tashqari, tizimning razvedka darajasi eksperiment samaradorligiga bevosita ta'sir qiladi. Wuhan UHV rezonans tizimi rezonans nuqtasini avtomatik ravishda skanerlashi mumkin va uskunalar avtomatik sozlash, nosozliklarni aniqlash va masofadan nazorat qilish funktsiyalari bilan jihozlangan, bu esa ishlashning qulayligi va xavfsizligini yanada oshiradi.
Wuhan UHV kompaniyasi foydalanuvchilarga sxemani loyihalash, mahsulotni moslashtirishdan foydalanish va texnik xizmat ko'rsatishgacha bo'lgan to'liq tizimni taqdim etishi mumkinligini aytdi. Uskunani sotib olgandan so'ng, ishlab chiqaruvchi batafsil ekspluatatsiya mashg'ulotlarini ta'minlaydi va professional texnik guruh masofaviy yoki joyida texnik yordam ehtiyojlariga zudlik bilan javob berishi mumkin.
Muvofiq tanlashAC rezonans sinov tizimiXLPE kabellari uchun bir nechta omillarni har tomonlama hisobga olishni talab qiladi. To'g'ri tanlov nafaqat eksperimentning aniqligi va xavfsizligini ta'minlashi, balki joylarda sinov samaradorligini sezilarli darajada oshirishi, asbob-uskunalarni xarid qilish va foydalanish xarajatlarini kamaytirishi mumkin. Wuhan UHV boy mahsulot seriyasi, mustahkam texnik to'planishi va mukammal xizmat ko'rsatish tizimi bilan elektr sanoati uchun ishonchli tanlov kafolatini taqdim etadi.
