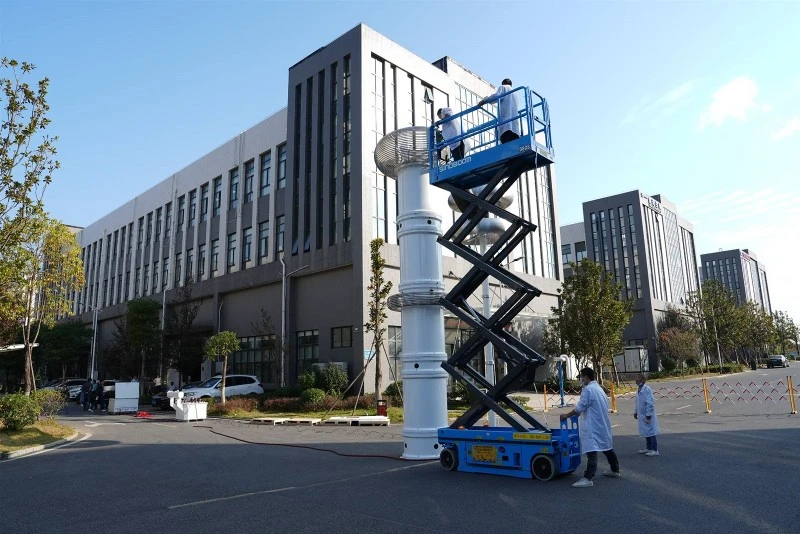

Yuqori kuchlanishli elektr jihozlarini sinovdan o'tkazish sohasidaAC rezonans sinov tizimiGIS o'zaro bog'langan kabellarida keng qo'llaniladigan AC chidamli kuchlanish sinovlarini o'tkazish uchun asosiy uskuna, transformatorlar va generatorlar kabi quvvat uskunalarini izolyatsiyalash samaradorligini tekshirish. Biroq, bozorda turli xil seriyali rezonans sinov qurilmalariga duch kelgan holda, chiqish kuchlanishiga qarab qanday ilmiy tanlash kerakligi ko'plab energetika bloklari uchun texnik muammoga aylandi. Taxminan 22 yil davomida yuqori kuchlanishli elektr o'lchash sanoatining etakchi korxonasi sifatida Wuhan UHV Power Technology Co., Ltd (keyingi o'rinlarda "Wuhan UHV" deb yuritiladi) ko'p yillik amaliy tajribani birlashtirgan holda chiqish kuchlanishiga asoslangan tanlov metodologiyasini tizimli ravishda saralab oldi.
1, sinov kuchlanishiga qo'yiladigan talablarni aniqlang - tanlovning birinchi bosqichi
Tanlashning asosiy vazifasi sinovdan o'tgan mahsulotning maksimal sinov kuchlanishini aniqlashdir. GB50150 yoki DL/T596 kabi milliy standartlarga muvofiq, turli xil kuchlanish darajalari va quvvat uskunalari turlari o'zlarining AC chidamli kuchlanish sinov kuchlanish qiymatlariga ega. Misol uchun, 110kV o'zaro bog'langan kabellarning AC chidamli kuchlanish qiymati odatda 2U ₀ (taxminan 128kV); 35 kV kabellar uchun sinov kuchlanishi odatda ularning nominal kuchlanishidan 1,5 baravar yuqori, bu 52,5 kV; GIS uskunalari uchun sinov kuchlanishi odatda nominal kuchlanishdan 1,2 dan 1,4 baravar yuqori.
Wuhan ultra yuqori kuchlanishli texnologiya jamoasi tanlashda birinchi navbatda sinovdan o'tgan mahsulotning kuchlanish darajasi, uzunligi va tasavvurlar maydoni kabi asosiy parametrlarni olish kerakligini ta'kidladi. Uskunaning turli xil texnik xususiyatlari sig'imdagi sezilarli farqlarga ega. Misol uchun, 10kV o'zaro bog'langan kabelning har bir kilometridagi sig'im taxminan 0,1 ~ 0,4 m F ni tashkil qiladi va umumiy sig'im uzunligi bilan chiziqli ravishda oshadi.
2, mos keladigan kuchlanish darajasi va tizim quvvati - asosiy tanlash tamoyillari
Chiqish kuchlanishi sinov tizimlarida eng asosiy va muhim parametrlardan biridir. Tizimning nominal chiqish kuchlanishi sinovdan o'tgan ob'ektning kerakli sinov kuchlanishini qoplashi va etarli chegarani qoldirishi kerak.
Wuhan UHV uchun tanlov bo'yicha qo'llanma tanlovning asosiy tamoyillaridan biri bo'linma yurisdiktsiyasi ostidagi uskunaning eng yuqori kuchlanish darajasiga asoslangan sinov tizimining spetsifikatsiya diapazonini tanlash ekanligini ta'kidlaydi. ning texnik xususiyatlarirezonans qurilmalari10kV tarqatish tarmoqlari va 110kV podstansiyalar uchun zarur bo'lgan butunlay boshqacha. Wuhan ultra yuqori kuchlanishli seriyali rezonansli qurilma 25kV dan 800kV gacha bo'lgan nominal kuchlanish diapazonini qamrab oladi va nominal quvvati talabga ko'ra 75kVA dan 10000kVA va undan yuqori bo'lgan sozlanishi mumkin, bu tarqatish kabellaridan tortib ultra yuqori kuchlanish kabellarigacha turli sinov ehtiyojlarini qondira oladi.
Ultra yuqori kuchlanishli kabellar uchun tanlov talablari yanada qattiqroq. UHV kabellarining nominal kuchlanishi odatda 800 kV ga yoki undan ham yuqoriga etadi. Ketma-ket rezonansli qurilmaning chiqish kuchlanishi sinov kuchlanishidan 1,1 dan 1,2 baravar yuqori bo'lishi kerak va kabel uzunligi va sig'imning og'ishi kabi omillarni engish uchun etarli chegarani saqlash kerak. Masalan, 1000 kV kabelning chidamli kuchlanish sinovi 1100 kV dan katta yoki unga teng chiqish kuchlanishiga ega uskunani tanlashni talab qiladi.
3, Namuna turini va chastota diapazonini ko'rib chiqing - nozik tanlov
Har xil turdagi sinovdan o'tgan mahsulotlar rezonans tizimining chiqish kuchlanishiga, chastotasiga va quvvatiga mutlaqo boshqacha talablarga ega. Kabellar yuqori sig'imli va o'rta sinov kuchlanishiga ega uskunalarga tegishli; Transformatorlar - past sig'imli va yuqori sinov kuchlanishiga ega qurilmalar; GIS yuqori sig'im va juda yuqori sinov kuchlanishining xususiyatlarini birlashtiradi.
Sinov chastotasi rezonans tizimining chiqish kuchlanish qobiliyatiga bevosita ta'sir qiladi. O'zgaruvchan chastotali seriyali rezonans tizimining chiqish qobiliyati uning ish chastotasi bilan chambarchas bog'liq. Chastota qanchalik baland bo'lsa, bir xil indüktans ostida sig'im shunchalik kichik bo'ladi va reaktorning kerakli aylanish soni kamayadi. Biroq, sifat omili Q qiymati pasayadi, bu esa kuchaytirishda qiyinchiliklarga olib kelishi mumkin. Shuning uchun, ultra uzun kabellar uchun (masalan, bir necha kilometr) ularning o'ziga xos rezonans chastotasi ko'pincha past (ehtimol 50 Gts dan past). Agar yuqori chastotali eritma majburan qabul qilinsa, kondansatör kompensatsiyasini oshirish yoki reaktorlarni qayta taqsimlash kerak, aks holda kutilgan chiqish kuchlanishiga erishib bo'lmaydi. Thechastota konvertatsiya rezonans qurilmasiof Wuhan UHV 30-300Hz uzluksiz sozlashni qo'llab-quvvatlaydi va avtomatik chastotani kuzatish algoritmi bilan jihozlangan. U sinov namunasining sig'imiga qarab optimal rezonans nuqtasini avtomatik ravishda hisoblashi mumkin, bu har qanday chastotada belgilangan qiymatga samarali oshirishni ta'minlaydi.
4, zahiradagi xavfsizlik chegarasi va kelajakdagi kengayish - istiqbolli tanlov
Tanlashda qurilmaning nominal zo'riqishida 10% dan 15% gacha bo'lgan chegarani saqlash kerak. Masalan, 110 kV kuchlanishli o'zaro bog'langan kabel uchun sinov kuchlanishi 128 kV bo'lsa, nominal kuchlanish 140 kV dan katta yoki unga teng bo'lgan tizimni tanlash kerak. Wuhan UHV texnologiya jamoasi, agar shartlar ruxsat etilsa, takroriy investitsiyalarni oldini olish uchun reaktorlar sonini tanlash paytida kutilgan maksimal talabga muvofiq sozlash kerakligini taklif qiladi.
In addition, for equipment used in high-altitude areas (>1000m), kuchlanishni kalibrlash standartlarga muvofiq amalga oshirilishi yoki yuqori nominal kuchlanishli modelni tanlash kerak. Qurilma, shuningdek, haddan tashqari kuchlanish, haddan tashqari oqim va chayqalish kabi to'liq himoya funktsiyalari bilan standart bo'lishi kerak. Voltaj bo'luvchining o'lchov aniqligi va tizim to'lqin shaklining buzilish tezligi 1% ichida nazorat qilinishi kerak.
Wuhan UHV kelajakda global energetika sanoati uchun professional va ishonchli yuqori kuchlanishli elektr o'lchash mahsulotlari va echimlarini taqdim etish, elektr tarmog'ining xavfsiz va barqaror ishlashini ta'minlashga sodiq qolishini aytdi.
