Yuqori kuchlanishli quvvatni sinovdan o'tkazish sohasida,AC chidamli kuchlanish sinov qurilmasitransformatorlarning izolyatsiyalash mustahkamligini tekshirish uchun asosiy uskunadir. Energiya tizimidagi kuchlanish darajasini doimiy ravishda yaxshilash bilan, mos sinovchilarni qanday ilmiy va aniq tanlash energetika birliklari uchun umumiy tashvishga aylandi. Sanoat xodimlarining ta'kidlashicha, noto'g'ri tanlov nafaqat sinov natijalarining to'g'riligiga ta'sir qiladi, balki uskunaning xavfsiz ishlashiga yashirin xavf tug'dirishi mumkin.
Uch bosqichli tanlash usuli: kuchlanish, oqim, quvvat
Aloqa kuchlanishini sinovdan o'tkazuvchilarni tanlash odatda sanoatda "uch bosqichli usul" ga amal qiladi - kuchlanish, oqim va quvvatning uchta asosiy parametrlaridan boshlab.
Birinchidan, kuchlanish. Sinovdan o'tgan transformatorning sinov kuchlanishiga qo'yiladigan talablarga ko'ra, sinovdan o'tgan ob'ektning sinov kuchlanishidan yuqori kuchlanish tomonida nominal zo'riqishida bo'lgan sinov qurilmasi tanlanishi kerak. Mahalliy sinov transformatorlari uchun standart kuchlanish darajalari 5kV, 10kV, 25kV, 35kV, 50kV, 100kV, 150kV, 300kV va boshqalarni o'z ichiga oladi. 10kV taqsimlovchi transformatorni misol qilib olsak, uning zavod sinov kuchlanishi 35kV, o'zgaruvchan tokning sinov kuchlanishi esa 30k. 50kV sinov transformatorini tanlash talablarga javob berishi mumkin, shu bilan birga 10kV izolyatorlarni (sinov kuchlanishi 42kV) va 10kV kabel DC sinovlarini ham qamrab oladi.
Keyingi - oqim. Tekshiruvchining yuqori voltli tomonining nominal chiqish oqimi sinovdan o'tgan ob'ekt tomonidan talab qilinadigan oqimdan kattaroq bo'lishi kerak. Kerakli tokni sinov namunasining sig‘imiga qarab, Is=Us × ũ× Cx formulasi yordamida hisoblash mumkin (Cx sinov namunasining sig‘imi va qo‘shimcha sig‘imni o‘z ichiga oladi). 10kV, 1000kVA tarqatish transformatori 30-35kV sinov kuchlanishida taxminan 80-110mA sig'im oqimiga ega.
Uchinchisi - imkoniyatlar. Imkoniyatlar nominal chiqish kuchlanishi va nominal chiqish oqimining mahsuloti bilan belgilanadi va standart quvvat darajalari 3, 5, 10, 25, 50, 100, 150, 200kVA va boshqalarni o'z ichiga oladi. Misol tariqasida yuqorida aytib o'tilgan 10kV transformatorni olib, 35kV × 110mA.<5kVA, therefore a capacity of 5kVA is sufficient to meet the requirements. For transformers with 35kV and 2000-4000kVA, if the capacitance current is about 150-260mA under the test voltage of 72-85kV, a larger capacity is required. Industry practice experience shows that the capacity of the test transformer can be estimated at 5 ‰ of the capacity of the tested power transformer.
Uch turdagi uskunani qanday tanlash mumkin: moyli, gaz bilan to'ldirilgan va quruq
Yuqori kuchlanishAC hipot testerlariizolyatsiyalash vositasi va tuzilishiga ko'ra, asosan, uch turga bo'linadi: moyli, gaz bilan to'ldirilgan va quruq, ularning har biri o'ziga xos stsenariylarga ega.

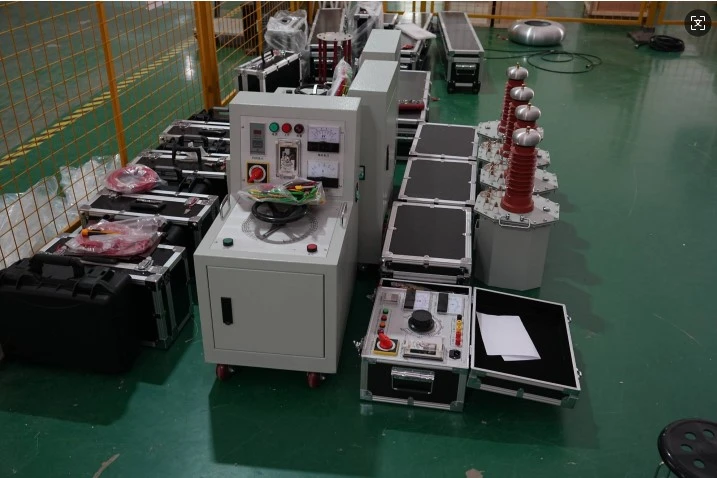

Yog 'miqdori bo'lgan sinov transformatorlari etuk texnologiyaga, arzon narxga va oson texnik xizmatga ega va hozirda bozorda asosiy mahsulotlar hisoblanadi. Uning yagona birlik quvvati 300 kVA ga yetishi mumkin, yuqori issiqlik tarqalish ko'rsatkichlari va qisqa tutashuv ta'siriga kuchli qarshilik ko'rsatadi, bu uni laboratoriya va uzoq muddatli yuqori zichlikdagi sinov vazifalari uchun mos qiladi. Ammo u katta hajmga ega, og'ir vaznga ega va neftning oqishi va ifloslanishi xavfi mavjud.
Puflanadigan SF6 sinov transformatorlari kichik hajmli va engil vaznga ega, bir xil turdagi moyli transformatorlarga qaraganda 40% dan 65% gacha engilroq. Ular yaxshi kamon o'chirish ko'rsatkichlariga va kichik qisman tushirishga ega bo'lib, ularni joylarda ishlash va mobil sinov uchun, ayniqsa, uzoq tog'li hududlarda va baland tog'li hududlarda foydalanishga yaroqli qiladi. Ammo narx nisbatan yuqori.
Quruq turdagi (epoksid quyma) sinov transformatorlari yog 'oqishi xavfini butunlay yo'q qiladi, ularga xizmat ko'rsatish oson va shahar markaziy stantsiyalari va er osti tarqatish xonalarida foydalanish uchun javob beradi. Quruq turdagi uskunalar, shuningdek, past kuchlanishli motorlar va kichik transformatorlarni sinash uchun tejamkor tanlovdir.
Xavfsizlik va standartlar: e'tiborsiz qoldirib bo'lmaydigan xulosa
Tanlash jarayonida xavfsizlik ko'rsatkichlari ham asosiy e'tibor hisoblanadi. Zamonaviy kuchlanish tekshirgichlari nol start blokirovkasi, haddan tashqari oqimdan himoya qilish, haddan tashqari kuchlanishdan himoya qilish va favqulodda to'xtash kabi xavfsizlik funktsiyalariga ega bo'lishi kerak. Sinov jarayoni tegishli standartlarga qat'iy rioya qilishi kerak - quvvat transformatorlarining AC chidamli kuchlanish sinovi asosan GB/T 1094.3, GB 50150, IEC 60076-3 va boshqa spetsifikatsiyalarga asoslangan.
Ta'kidlash joizki, katta va o'rta o'lchamli transformatorlar uchun an'anaviy sinov transformatorlariga qo'shimcha ravishda o'zgaruvchan chastotali seriyali rezonansli kuchlanish qurilmalari muhim tanlovga aylanmoqda. Ushbu usul kichik quvvat quvvatini, kichik jihoz hajmini talab qiladi va sinov namunasiga zarar etkazmaydi, bu an'anaviy transformatorlar hal qila olmaydigan sinov vazifalarini bajarishga imkon beradi.
Sanoat xodimlari buni tanlashda eslatib turadiAC kuchlanishga chidamliligini tekshirgich, sinov kuchlanish darajasi, foydalanish stsenariysi, uskunaning strukturasi turi, xavfsizlik ko'rsatkichlari va brend xizmati kabi bir nechta o'lchamlarni har tomonlama hisobga olish kerak. Tanlashdan oldin transformatorning kuchlanish darajasini, quvvatini, izolyatsiyalash strukturasini va boshqa parametrlarini to'liq tushunish va haqiqiy ish sharoitlari va byudjetga asoslangan eng mos uskunalar echimini tanlash tavsiya etiladi.
