Qisman zaryadsizlanish yuqori voltli elektr jihozlarida izolyatsiya buzilishining "erta signalidir", ammo u yaratadigan signal juda zaif va keng chastota diapazoniga ega - bir necha kilogertsdan bir necha gigagertsgacha. Agar chastota diapazoni to'g'ri tanlanmagan bo'lsa, haqiqiy zaryadsizlanish signali o'tkazib yuboriladi yoki joydagi aloqa shovqini va chastota konvertori shovqini qisman zaryadsizlanish sifatida xabar qilinadi. Wuhan UHV Power Technology Co., Ltd kompaniyasining texnik jamoasi ta'kidladiki, chastota diapazonini tanlash asosan "sezuvchanlik" va "parazitlarga qarshi qobiliyat" o'rtasidagi muvozanat nuqtasidir va bu muvozanat nuqtasi sinovdan o'tgan uskunaning turiga va joydagi elektromagnit muhitga bog'liq.
Beshta asosiy chastota diapazoni, ularning har biri o'z "jang maydoniga" ega
Hozirgi vaqtda sanoatdagi qisman zaryadsizlanishni aniqlashning asosiy chastota diapazonlari taxminan besh toifaga bo'lingan, ularning har biri aniq chegaralarga ega.
Past chastota diapazoni (10kHz ~ 1MHz) an'anaviy impuls oqimi usuli hisoblanadi. Ushbu usul IEC 60270 va GB/T 7354-2018 kabi standartlar bilan tasdiqlangan. U to'g'ridan-to'g'ri ulanish kondensatorlari orqali zaryadsizlanish impulslarining zaryadini o'lchaydi va pikoku (pC) birliklarida miqdoriy natijalarni berishi mumkin.
Yuqori chastotali oqim usuli (HFCT, 3MHz ~ 30MHz) chastota oynasini kattalik tartibida oshiradi. Sensor qurilmaning topraklama simiga yoki simi ekranlash qatlamiga mahkamlanadi, topraklama pallasida tushirish pulsi tomonidan induktsiya qilingan yuqori chastotali oqim bilan birlashtiriladi. Ushbu chastota diapazoni quvvat chastotasi shovqinidan va ko'pgina past chastotali shovqinlardan qochadi, shu bilan birga tushirish pulslarining energiyasi hali ham ushbu diapazonda sezilarli. Sanoatning texnik ma'lumotlariga ko'ra, o'zaro bog'langan polietilen kabellarda yuqori chastotali oqim usulining signalni susaytirishi faqat 0,5 dB / 100 m ni tashkil qiladi, bu esa uzoq masofali kabel segmentlarini aniqlashni qo'llab-quvvatlashi mumkin. HFCT - kabellar, transformatorlar va reaktorlar kabi uskunalarni jonli tekshirish va onlayn monitoring qilishning asosiy usuli.
Vaqtinchalik tuproqli kuchlanish usuli (TEV, 3MHz-80MHz) metall bilan qoplangan uskunalar uchun mo'ljallangan. Kommutator ichida zaryadsizlanish sodir bo'lganda, tez oqim impulslari shkafning tikuvlari, gardishlari va topraklama ulanishlarida vaqtinchalik potentsial o'zgarishlarga olib keladi. TEV datchiklari bu signalni shkafning yuzasida ushlab turishi mumkin. Uning xarakteristikalari elektr aloqalarini talab qilmaydi, oddiy ishlaydi va kommutatorni tezkor tekshirish uchun javob beradi. Biroq, TEV signalining kuchi shkafning tuzilishi va sensorni ulash holatidan katta ta'sir ko'rsatadi va turli shkaflardagi o'qishlarni gorizontal ravishda to'g'ridan-to'g'ri taqqoslash o'rinli emas.
Ultra yuqori chastotali usul (UHF, 300MHz ~ 3GHz) hozirda eng mustahkam shovqinlarga qarshi yechim hisoblanadi. Chiqarish pulsining ko'tarilish vaqti juda qisqa va tegishli spektral energiya hali ham ultra yuqori chastota diapazonida to'plangan. UHF chastota diapazoni quvvat chastotasi, radioeshittirish va ko'pgina sanoat shovqinlaridan uzoqda, signal-shovqin nisbati juda yuqori va juda zaif zaryadsizlanish signallarini ushlay oladi. GIS uskunalari UHF ning asosiy jang maydonidir - koaksiyal metall bo'shliqning o'zi tabiiy elektromagnit to'lqin qo'llanmasi bo'lib, u erda UHF signallari minimal zaiflashuv bilan tarqaladi va korpus tashqi shovqinlarni ham himoya qilishi mumkin. Yog 'transformatorlarining ichki oqimlarini aniqlash UHF uchun ham qo'llaniladi. Ammo shuni ta'kidlash kerakki, UHF asosan nisbiy amplitudalarni ta'minlaydi va PC darajasida miqdoriy natijalarni olish uchun kalibrlash hali ham standart impuls oqimi usuli bilan birgalikda amalga oshirilishi kerak.
Ultrasonik usul (AE, 20kHz ~ 300kHz) boshqa yo'lni oladi - elektr signallari o'rniga tovush to'lqinlarini o'lchash. Chiqarish natijasida hosil bo'lgan mexanik tebranish to'lqinlari uskuna yuzasidagi piezoelektrik datchiklar tomonidan qabul qilinadi va elektromagnit parazitlardan butunlay ta'sirlanmaydi. Kommutatorlar va GISning er usti deşarj joylashuvini aniqlash, transformator vtulkalaridagi g'ayritabiiy tovush manbalarini tekshirish va ultratovush to'lqinlari - bularning barchasi samarali vositalardir. Uning zaif tomoni shundaki, qurilma ichidagi signal tarqalishining susayishi nisbatan katta va chuqur ichki zaryadga nisbatan sezgirligi UHF kabi yaxshi emas.
Tanlashning birinchi bosqichi: birinchi navbatda uskunaga qarang, keyin atrof-muhitga qarang
Har bir chastota diapazonining texnik xususiyatlari aniqlangandan so'ng, tanlov mantig'i aniq bo'ladi. Vuxan UHV texniklari qisman zaryadsizlanishni aniqlash tizimlarini tahlil qilishda bir necha bor printsipni ta'kidlaydilar: chastotaga javob diapazoni sinovdan o'tgan uskunaning signal xususiyatlariga mos kelishi kerak va chastota mos kelmasligi natijasida yuzaga kelgan xato ko'pincha asbobning aniqligi muammosidan jiddiyroqdir.
Amaliy darajada, UHF ultratovushli joylashishni aniqlash tekshiruvi bilan birlashtirilgan GIS va metall bilan o'ralgan kommutatorlarning ichki oqimlarini aniqlash uchun afzal qilingan usuldir; Kabellar va transformator sariqlarining izolyatsiya holatini baholash va HFCT ning yuqori chastotali oqim signali topraklama pallasida tushirish xususiyatlarini eng yaxshi aks ettirishi mumkin; TEV va ultratovush to'lqinlarining kombinatsiyasi kommutatsiya qurilmalarini kundalik tekshirish uchun eng samarali hisoblanadi. Ikkalasi ham elektr ta'minotidagi uzilishlar yoki jihozlarni demontaj qilishni talab qilmaydigan invaziv bo'lmagan tekshiruvlardir. Maqsad IEC 60270 standartiga mos keladigan, masalan, zavod sinovi yoki turdagi sinov kabi PC ning miqdoriy qiymatini olish bo'lsa, u holda past chastotali diapazonda standart impuls oqimi usuliga qaytish kerak.
Saytdagi elektromagnit muhit yana bir hal qiluvchi omil hisoblanadi. Substantsiyalar va sanoat korxonalari kabi zich shovqin manbalari bo'lgan joylarda past chastotali asboblar chastota konvertorlari, rektifikatorlar va aloqa tayanch stantsiyalarining signallari bilan osongina bosib olinadi.
Sozlanishi chastota diapazoni: kam baholangan tanlov ko'rsatkichi
Shunisi e'tiborga loyiqki, ba'zilarning o'lchov chastotasiqisman zaryadsizlanish sinovlarisobit qiymat emas, balki ma'lum bir diapazonda sozlanishi mumkin. Ushbu sozlanishi dizayn amaliy foydalanishda katta ahamiyatga ega - maydonda jiddiy shovqin bo'lganda, o'tish diapazoni kuchaytirilishi mumkin, bu esa signal-shovqinning yuqori nisbati evaziga signal energiyasining bir qismini qurbon qilishi mumkin; Minimal shovqinli laboratoriya muhitida to'liq zaryadsizlanish impulslari to'lqin shakllarini olish uchun keng tarmoqli kengligidan foydalanish mumkin.
Tanlashda, agar siz faqat "chastota diapazoni 10kHz ~ 1MHz" ning umumiy parametriga qarasangiz, chastota sozlanishi tufayli yuzaga kelgan moslashuvni e'tiborsiz qoldirish oson. Bir nechta muhitlar o'rtasida almashinishi kerak bo'lgan ekspluatatsiya va texnik xizmat ko'rsatish bloklari uchun sozlanishi chastota diapazoni "keng polosali" dan ko'ra amaliyroqdir.

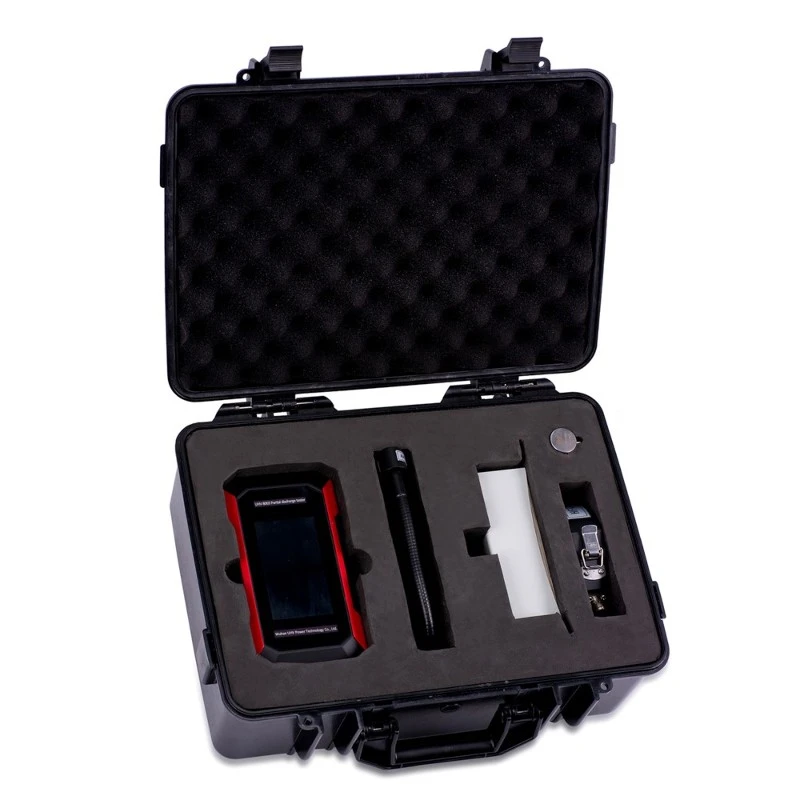

Chastota diapazoni a ni tanlash uchun birinchi chegara hisoblanadiqisman zaryadsizlanishni tekshirgichva shuningdek, qadam tashlash uchun eng oson joy. Sezuvchanlik, kanallar soni yoki tahlil funksiyalarini solishtirish uchun ushbu bosqichni o‘tkazib yuborish ko‘pincha chiroyli parametrlarga ega, lekin aslida foydalanish mumkin bo‘lmagan qurilmani sotib olishga olib keladi. Birinchidan, sinovdan o'tgan qurilma qaysi chastota diapazonida "gapirayotganini" aniqlang va keyin ushbu chastota diapazonini tushuna oladigan asbobni tanlang. Tanlov yo'nalishi noto'g'ri bo'lmaydi.
