Energiya tizimlarini ishlatish va texnik xizmat ko'rsatishda transformator sariqlarining doimiy qarshiligini o'lchash asosiy, ammo muhim sinov elementidir. Ushbu test to'g'ridan-to'g'ri o'rash payvandlash sifati, kran almashtirgichlarning aloqa holati va burilishlar orasidagi qisqa tutashuvlar kabi yashirin xavflarni tekshirish bilan bog'liq. Bu transformatorni topshirish sinovlari va o'rashni ochib bo'lmaydigan profilaktik sinovlar uchun zaruriy sinov havolasi. Biroq, bozorda turli xil sinov uskunalariga duch kelgan holda, mahalliy ehtiyojlarga haqiqatan ham javob beradigan asbobni qanday tanlash kerakligi ko'plab xaridlar va texnik xodimlar tomonidan duch keladigan umumiy muammodir.
O'rash qarshiligini tekshirgichning tasnifi mantig'i
Sotib olishning asosiy nuqtalarini muhokama qilishdan oldin, bunday qurilmalarning asosiy tasnifini aniqlab olish kerak. Turli o'lchov kanallari va simlarni ulash usullariga ko'ra, bozorda mavjud bo'lgan mahsulotlarni taxminan bir nechta toifalarga bo'lish mumkin: bitta kanalli testerlar an'anaviy faza uchun fazali o'lchov stsenariylariga mos keladi; Uch kanalli sinxron o'lchash moslamasi bir vaqtning o'zida uch fazali sariqlarni va mustaqil kanalni olishni qo'llab-quvvatlaydi va bir vaqtning o'zida uch fazali qarshilik qiymatlarini va uch fazali muvozanat stavkalarini ko'rsatishi mumkin; Portativ portativ modellar o'lchamlari bo'yicha ixcham bo'lib, ba'zi modellar o'zgaruvchan tok va doimiy tok va ichki batareya quvvat manbaini qo'llab-quvvatlaydi, tashqi va yuqori balandlikdagi operatsiyalar uchun mos keladi; Keng qamrovli analizator bitta simi holatida o'rash qarshiligi, transformatsiya nisbati va ulanish guruhi kabi bir nechta testlarni bajarishi mumkin.
Uchburchak tipidagi o'rash uchun asbob uch fazali avtomatik sinovni va muvozanatsizlik tezligini konvertatsiya qilishni qo'llab-quvvatlashi kerak; Yuk ko'taruvchi kranni almashtirgichlar uchun ba'zi yuqori darajadagi modellar, shuningdek, kran almashtirgichlarni zaryadsizlantirishsiz to'g'ridan-to'g'ri sozlashni qo'llab-quvvatlaydi, bu sinov soatlarini qisqartirishga sezilarli ta'sir ko'rsatadi.
Tanlash uchun birinchi chegara: chiqish oqimi
Tanlash uchun asosiy fikrlardan biri chiqish oqimi haqiqiy sinov talablarini qoplaydimi yoki yo'qmi. Kichik va o'rta o'lchamdagi tarqatish transformatorlari uchun odatda 5A dan 10A gacha bo'lgan chiqish oqimi etarli. Ushbu diapazondagi asboblar yuqori aniqlikka ega, ixcham o'lchamlarga ega va ularni joyida olib yurish oson. Transformator quvvati 1600kVA dan 30000kVA gacha bo'lgan o'rta quvvat darajasiga ko'tarilganda, 20A yoki 40A bo'lgan modellarni tanlash tavsiya etiladi. Kattaroq sinov oqimlari indüktans ta'sirini samarali tarzda barqarorlashtirishi va sinov vaqtini qisqartirishi mumkin.

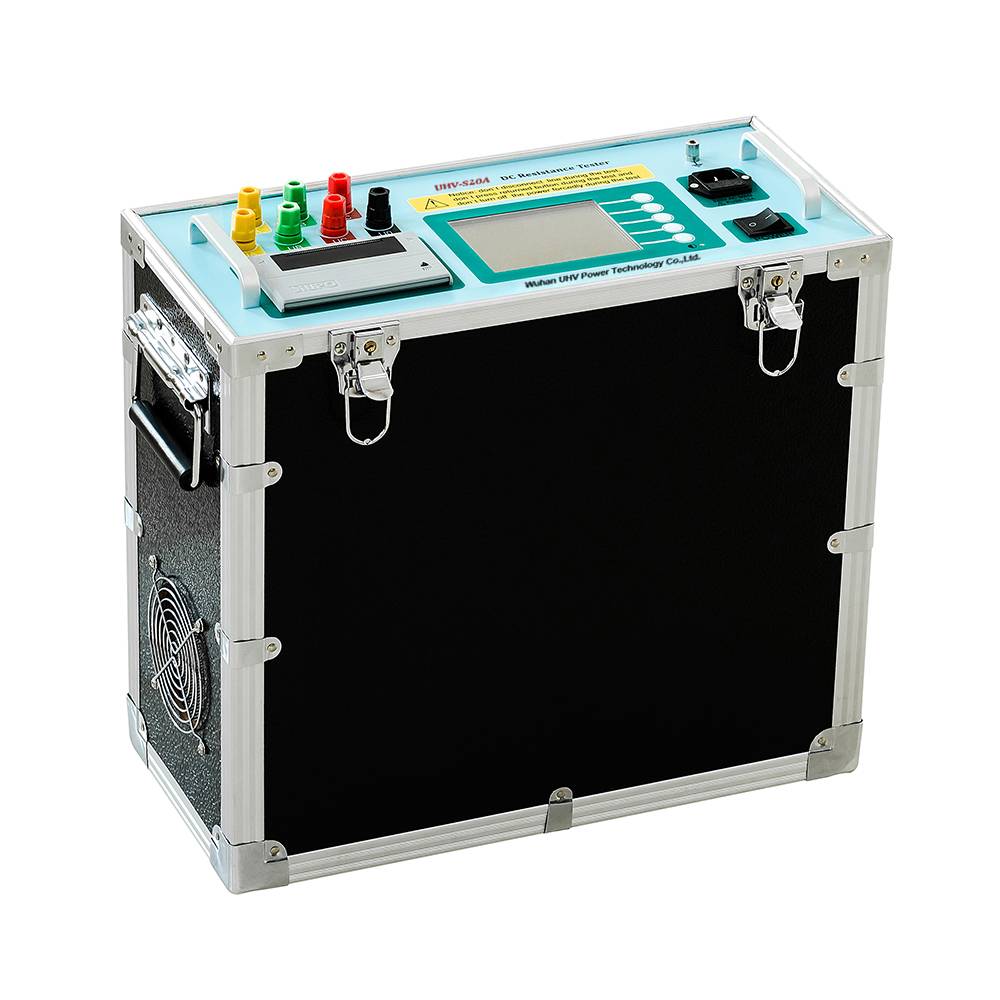

Katta quvvat transformatorlari, ayniqsa past qarshilikli o'rashlar uchun barqaror va ishonchli o'qishni ta'minlash uchun sinov oqimi 40A yoki undan ham yuqori bo'lishi kerak. Wuhan Ultra High Voltage Power Technology Co., Ltd kompaniyasi ushbu sohada nisbatan to'liq mahsulot qatorini to'pladi. Uning UHV seriyali DC qarshilik tezkor sinov qurilmasi 20A dan 100A gacha bo'lgan turli xil xususiyatlarni qamrab oladi. UHV-40A modeli 2,5A, 5A, 10A, 20A va 40A bo'lgan beshta sinov oqimini ta'minlaydi va foydalanuvchilar sinovdan o'tgan o'rashning qarshilik diapazoni bo'yicha moslashuvchan tanlashlari mumkin. UHV-100A modeli vertikal shassi strukturasidan foydalangan holda qoʻshimcha katta quvvat transformatorlarining past qarshilikli oʻrash sinovlari ehtiyojlari uchun moʻljallangan va ovozli zaryadsizlanish signallari va aniq zaryadsizlanish koʻrsatkichlari bilan jihozlangan.
Aniqlik va diapazon: ma'lumotlar ishonchliligi asosi
O'rashning doimiy qarshiligining o'lchangan qiymati mezonning asosi hisoblanadi. Uch fazali qarshilik nomutanosibligi darajasi standartdan oshib ketadimi va tarixiy ma'lumotlardan chetga chiqish ruxsat etilgan diapazonda bo'ladimi, o'lchov natijalarining ishonchliligiga bog'liq. Shuning uchun asbobning o'lchov aniqligi va diapazonni qamrab olish qobiliyatini diqqat bilan tekshirish kerak.
Ideal tanlov keng diapazonli va yuqori past diapazonli vites o'lchamlari bilan modeldir. Wuhan UHV ni qabul qilishuchta kontaktlarning zanglashiga olib keladigan transformator DC qarshilik sinov qurilmasimisol sifatida, har bir kanalning joriy chiqish diapazoni 10mA dan 20A gacha, o'lchov diapazoni esa 0,1 m Ō dan 20k Ō gacha kengdir. Ushbu diapazon 10kV dan 500kV gacha bo'lgan uchta o'rash transformatorlarining yuqori kuchlanishli, o'rta kuchlanishli va past kuchlanishli o'rash guruhini sinovdan o'tkazish uchun moslashtirilishi mumkin. To'rt simli tizim (Kelvin ulanishi) o'lchash texnologiyasi asosiy mahsulotlarda keng qo'llanilgan bo'lib, u qo'rg'oshin qarshiligi va kontakt qarshiligining ta'sirini samarali ravishda bartaraf etishi va o'lchov printsipidan ma'lumotlarning aniqligini ta'minlaydi.
Samaradorlik ishlamay qolish xarajatlarini belgilaydi
Elektr ishlatish va texnik xizmat ko'rsatish joyida o'chirish oynasining har bir daqiqasi xarajat degan ma'noni anglatadi. An'anaviy bitta kanalli sinov qurilmalari faza bo'yicha o'lchashni talab qiladi va har bir faza o'zgarishi uchun induktorning zaryadsizlanishini kutish katta transformatorlarning zaryadsizlanishi uchun bir necha daqiqa vaqt olishi mumkin. Uch kanalli sinxron o'lchash texnologiyasining qiymati shundan iboratki - bir vaqtning o'zida quvvatni yoqish va uch fazali o'rash ma'lumotlarini yig'ish, yarim soatdan ko'proq vaqtni olgan sinov jarayonini bir necha daqiqaga siqish.
Theuch davrli DC qarshilik sinov qurilmasiWuhan UHV uch fazali o'rashlarni sinxron ravishda o'lchashi mumkin bo'lgan uchta mustaqil sinov sxemasini birlashtiradi. Ushbu dizayn nafaqat samaradorlikni oshiradi, balki fazani o'lchash bo'yicha an'anaviy bosqichda neytral nuqta simlarini qayta-qayta uzib qo'yish natijasida yuzaga keladigan simlarning shikastlanish xavfini ham oldini oladi. Asosiy dizayn kontseptsiyasi katta indüktans uskunalarini sinovdan o'tkazishda uzoq zaryadlash vaqti masalasini hal qilish va tez va barqaror o'lchash algoritmlari orqali har bir o'lchash nuqtasida kutish vaqtini qisqartirishdir.
Xavfsizlik xususiyatlarini buzib bo'lmaydi
Transformator sariqlari asosan induktiv yukdir. Sinov oqimi to'xtatilganda, o'rashda saqlanadigan magnit energiya elektromotor kuchini qaytaradi. Agar asbob ishonchli tushirish funksiyasiga ega bo'lmasa, bu kuchlanish operator uchun xavfsizlikka tahdid solishi mumkin. Bo'shatishdan himoya qilish qulaylik funktsiyasi emas, balki xavfsizlik funktsiyasi - bu asbobning boshqariladigan tushirish mexanizmiga ega ekanligini tasdiqlash kerak, qachon o'rash xavfsiz tarzda uzilishi mumkinligini aniq ko'rsatishi mumkin va tushirish vaqti amalda sinab ko'rilgan maksimal o'rash uchun mumkin.
Shu munosabat bilan, asosiy mahsulotlar, odatda, orqa elektromotor kuch himoyasi, simlarning uzilishidan himoya qilish va ovoz va yorug'lik zaryadsizlanishi signalizatsiyasi kabi bir nechta xavfsizlik mexanizmlarini birlashtiradi. Wuhan UHV sinovlari mahsulotlari maqsadli zaryadsizlanishdan himoya qilish bilan ishlab chiqilgan bo'lib, induktiv yuk o'chirilganda avtomatik ravishda zaryadsizlanadi va joydagi operatsion xavflarni kamaytiradi. Uning UHV-100A modeli, shuningdek, operatorlarga xavfsiz vaqtni aniq belgilashga yordam berish uchun ovozli zaryadsizlanish signali va aniq zaryadsizlanish ko'rsatkichi bilan jihozlangan.
Ma'lumotlarni boshqarish va saytga moslashish
Energiya tizimida standartlashtirilgan sinov hisobotlari va ma'lumotlarni kuzatib borish talabi ortib borayotganligi sababli, asboblarning ma'lumotlarni boshqarish qobiliyatiga ham e'tibor qaratish lozim. USB eksporti yoki Bluetooth uzatishni qo'llab-quvvatlaydigan modellar hisobotlarni yaratish uchun o'lchov ma'lumotlarini to'g'ridan-to'g'ri orqa tizimga import qilishi mumkin, bu esa qo'lda yozish va transkripsiyada xatolar ehtimolini kamaytiradi.
Operatsion tajriba nuqtai nazaridan, saytdagi muhit asbobning qulayligiga yuqori talablarni qo'yadi. To'liq inglizcha menyular dizayni va bir marta bosish orqali sinovdan o'tkazish asosiy modellar uchun standart xususiyatga aylanmoqda. Substansiyalar va elektr stantsiyalari kabi murakkab elektromagnit muhitda ishlashi kerak bo'lgan uskunalar uchun shovqinlarga qarshi qobiliyat ham e'tiborga olinishi kerak bo'lgan omil hisoblanadi - kuchli raqamli filtrlash funktsiyalari joylarda shovqinlarni samarali bartaraf etishi va o'qishlar barqarorligini ta'minlashi mumkin.
Tanlash atransformator o'rash qarshiligini tekshirgichmohiyatan test ma'lumotlarining butun to'plamining ishonchliligiga investitsiya hisoblanadi. Chiqish oqimining qamrov diapazoni, o'lchov aniqligi va diapazoni o'rtasidagi moslik darajasi, uch fazali sinxron o'lchash orqali tushirishdan himoyalanish samaradorligini oshirish va xavfsizligi, ma'lumotlarni eksport qilish va hisobotlarni boshqarish qulayligigacha, har bir o'lchov transformatorning haqiqiy turiga, sinov chastotasiga va jihozning joyidagi sharoitlariga qarab har tomonlama muvozanatli bo'lishi kerak. Elektr tarmog'ining uzluksiz kengayishi va texnik xizmat ko'rsatish oynalarining torayishi sharoitida samaradorlikni oshirish va ma'lumotlar ishonchliligini ta'minlash nuqtai nazaridan to'g'ri tanlangan sinov vositasining qiymati uskunani xarid qilishning o'zidan ancha yuqori.
