Energiya tizimining profilaktik sinovlari va jihozlariga texnik xizmat ko'rsatishda kontakt qarshiligini sinovdan o'tkazish o'tkazgich ulanishlarining sifatini baholashning asosiy bo'g'inidir va uning o'lchov natijalarining to'g'riligi uskunaning ishlashining xavfsizligi va ishonchliligiga bevosita ta'sir qiladi. Turli xil turlari bilan duch kelgankontakt qarshiligini tekshirgichlar(shuningdek, deb nomlanadihalqa qarshiligini tekshirgichlar) bozorda haqiqatan ham o'z ehtiyojlariga javob beradigan qurilmani qanday tanlash - ko'plab elektr energiyasidan foydalanish va texnik xizmat ko'rsatish xodimlarini tashvishga soladigan amaliy masala. Wuhan UHV Power Technology Co., Ltd 22 yil davomida yuqori voltli quvvatni sinovdan o'tkazish sohasida chuqur ishtirok etmoqda. Uning mahsulot liniyasi elektron to'xtatuvchini sinovdan o'tkazish va transformator sinovi kabi bir nechta yo'nalishlarni qamrab oladi. Sanoat amaliyoti tajribasi va milliy standart talablariga asoslanib, tanlov nuqtalari bir nechta asosiy o'lchovlardan jamlangan.
Sinov oqimi: eng muhim parametr
Sinov oqimi tanlashda eng muhim ko'rsatkichdirelektron qarshilik sinovlari. Energetika sanoati standarti DL/T 845.4 talablariga muvofiq, yuqori voltli elektr uzatish moslamalarining kontaktlarning zanglashiga olib keladigan qarshiligini sinovdan o'tkazishda sinov oqimi odatda 100A DC dan kam bo'lmasligi kerak. Ushbu tartibga solishning orqasida aniq jismoniy asos bor: yuqori oqim kontakt yuzasida oksid plyonkasi va yog 'plyonkasiga kirib, shu bilan haqiqiy mikro ohm darajasidagi qarshilik qiymatini olishi mumkin. Shu bilan birga, mA darajasidagi sinov oqimini ishlatadigan dastlabki ikki qo'l ko'prigi ko'pincha kontakt qarshiligining haqiqiy holatini aks ettira olmaydi.
Amaliy tanlovda sinov oqimini tanlash sinovdan o'tkazilayotgan uskunaning turiga qarab belgilanishi kerak. An'anaviy elektron to'xtatuvchilari, ajratuvchi kalitlar va GIS uskunalari uchun 100A DC sinov oqimi standart konfiguratsiya bo'lib, u ko'pchilik joyida profilaktik testlarning ehtiyojlarini qondira oladi. Laboratoriya aniqligini o'lchash, yangi kalitni qabul qilish yoki katta miqyosdagi generator shinasini sinovdan o'tkazish kabi yuqori talablarga ega bo'lgan holatlar uchun 200A, hatto 300A va 600A bo'lgan modellar yanada barqaror va aniq o'lchov natijalarini taqdim etishi va kuchli shovqinlarga qarshi qobiliyatlarga ega bo'lishi mumkin.
O'lchov diapazoni va aniqligi
O'lchov diapazoni sinovdan o'tgan uskunaning haqiqiy qarshilik qiymatini qoplashi kerak. Kommutator pallasining qarshiligi odatda o'ndan yuzlab mikro ohm (m Ō) orasida bo'ladi, shuning uchun asboblar diapazoni 0 dan 1999 m Ō gacha yoki undan kengroq bo'lishi kerak. Zamonaviy aqlli modellarning o'lchov diapazoni 0-2999,9 m Ō gacha kengaytirilishi mumkin, maksimal ruxsati 0,01 m Ō.
O'lchov aniqligi nuqtai nazaridan, odatda ± dan kam bo'lmasligi talab qilinadi (0,5% o'qish + bir necha so'z). Muntazam parvarishlash ishlari uchun ± 0,5% aniqlik etarli; O'lchov va ilmiy tadqiqot stsenariylari uchun ± 0,2% yoki undan yuqori aniqlikdagi uskunalar talab qilinishi mumkin. Shuni ta'kidlash kerakki, ba'zi ishlab chiqaruvchilar noto'g'ri belgilangan parametrlarga ega bo'lishi mumkin va tanlov reklama hiyla-nayranglari bilan chalg'itmaslik uchun haqiqiy sinov ma'lumotlariga asoslangan bo'lishi kerak.
Interferentsiyaga qarshi qobiliyat va barqarorlik
Substansiya saytida katta miqdordagi quvvat chastotasi elektromagnit parazitlari mavjud bo'lib, ular kichik kuchlanish signallarini o'lchashga ta'sir qilishi mumkin, bu esa o'qishning o'zgarishiga va hatto o'lchov buzilishiga olib keladi. Shuning uchun tanlov jarayonida asbobning aralashuvga qarshi qobiliyatini e'tiborsiz qoldirib bo'lmaydi. Yuqori chastotali kommutatsiya quvvat manbai texnologiyasi va raqamli signalni qayta ishlash texnologiyasidan foydalanadigan aqlli qurilmalarni tanlash tavsiya etiladi. Ushbu mahsulotlar odatda quvvat chastotasi shovqinlariga kuchli qarshilik ko'rsatadi va kuchli elektromagnit maydon muhitida ham barqaror o'qishni saqlab turishi mumkin.
Funktsional konfiguratsiya va portativlik
Zamonaviykontakt qarshiligini tekshirgichlarfunksionallik jihatidan tobora takomillashib bormoqda. USB interfeysi, Bluetooth aloqasi va RS232 seriyali portini o'z ichiga olgan umumiy konfiguratsiyalar bilan ma'lumotlarni saqlash va eksport qilish funksiyalari standart bo'lib qoldi. Ba'zi modellar USB xotirani va mikro printerlar yordamida hisobotlarni joyida chop etishni qo'llab-quvvatlaydi. Bundan tashqari, haroratni qoplash, haddan tashqari chegara signali va haddan tashqari oqim haroratni muhofaza qilish kabi funktsiyalar sinov ishlarining samaradorligi va xavfsizligini samarali ravishda yaxshilashi mumkin.
Portativlik nuqtai nazaridan, 100A dan yuqori bo'lgan an'anaviy qurilmalar nisbatan katta hajm va vaznga ega bo'lib, ularni sobit joylar yoki transport vositalarini tashish uchun mos qiladi; Qo'lda yoki miniatyuralashtirilgan mahsulotlarning og'irligi 2 kg ichida nazorat qilinishi mumkin va o'rnatilgan lityum batareya yuzlab tezkor sinovlarni qo'llab-quvvatlaydi, bu esa tez-tez harakat qilishni talab qiladigan joylarda operatsiyalar uchun mos keladi. Biroq, shuni ta'kidlash kerakki, ba'zi qo'l qurilmalari sinov oqimini kamaytirish yoki impuls oqimini qo'llash orqali engil vaznga erishadi, bu ularning aniqligi va parazitga qarshi qobiliyatini buzishi mumkin. Tanlashda ular sinov oqimi uchun milliy standartlar talablariga javob beradimi yoki yo'qligini tasdiqlash kerak.
Wuhan UHV mahsulot amaliyoti

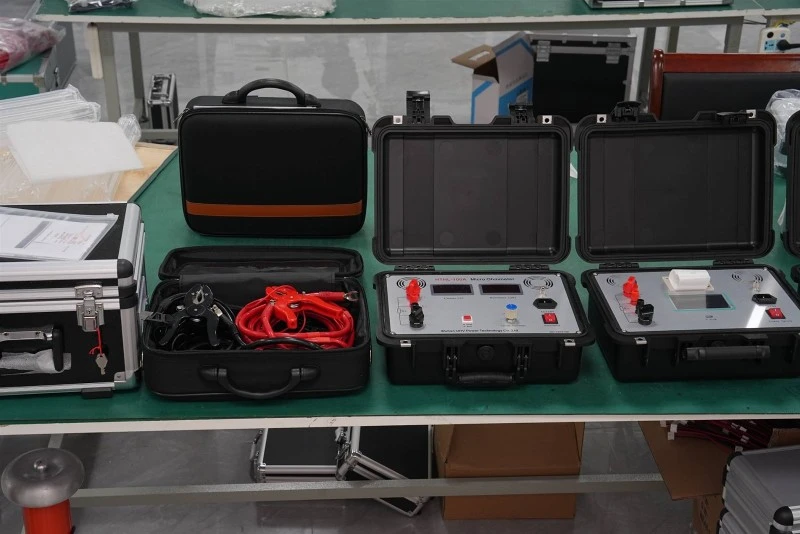

Wuhan UHV Power Technology Co., Ltd. o'chirish to'xtatuvchisi sinov asboblari sohasida nisbatan to'liq mahsulot liniyasini yaratdi. Uning UHV-H200Pyuqori aniqlikdagi halqa qarshiligini tekshirgich0,01 m Ō o'lchamlari bilan DC 50A, 100A, 150A va 200A to'rtta sobit chiqishini qo'llab-quvvatlaydi va uning ishlashi import qilingan yuqori oqim mikro ohmmetrlari bilan taqqoslanishi mumkin. UHV-H100A modeli milliy standart bo'yicha tavsiya etilgan DC 100A sinov oqimini qabul qiladi, bu an'anaviy kalitni boshqarish uskunasining zanjir qarshiligini o'lchash uchun mos keladi. Kompaniyaning mahsulotlari yuqori chastotali kommutatsiya quvvat manbai va raqamli kontaktlarning zanglashiga olib kelishi texnologiyasini qo'llaydi va operatsion panel ergonomik dizaynga amal qiladi, bu esa saytdagi operatsiyalarning haqiqiy ishlash odatlariga mos keladi.
Tanlash asosan ehtiyojlar va qobiliyatlar o'rtasidagi uyg'unlikdir. Faqatgina sinovdan o'tkazilayotgan uskunaning turini aniq belgilash, standart talablarni sinovdan o'tkazish va ish joyidagi ish sharoitlarini keng qamrovli tortish uchun byudjet diapazoni bilan birlashtirilgan holda, haqiqatan ham qo'llanilishi mumkin.kontakt qarshiligini tekshirgichtanlanadi. Wuhan UHV Power Technology Co., Ltd. 100A dan 200A gacha bo'lgan ko'p darajali elektron qarshilik sinovi mahsulotlarini tanlash bo'yicha maslahat va texnik yordam ko'rsatishi mumkin.
