Ultra yuqori kuchlanishli uzatish loyihalarini doimiy ravishda targ'ib qilish, elektr tarmoqlarini kengaytirish va keng ko'lamli podstansiyalar qurish bilan 500 kV podstansiyalar elektr jihozlarining o'rni himoyasi tizimlarining izolyatsiyasi, ekspluatatsion ishonchliligi va xavfsizligi uchun yuqori talablarni qo'ydi. Uskunaning kuchlanish darajasi, sinov ob'ektlari va ish joyidagi ish sharoitlari asosida mos sinov uskunasini qanday tanlash energetika qurilishi, asbob-uskunalarni topshirishni qabul qilish va kundalik foydalanish va texnik xizmat ko'rsatishning muhim qismiga aylandi.
Wuhan UHV Power Technology Co., Ltd uzoq vaqtdan beri yuqori kuchlanishli quvvat sinov uskunalarini tadqiq qilish va ishlab chiqish, ishlab chiqarish va sotishga bag'ishlangan. Mahsulotlarimiz qator rezonans sinov qurilmalari, qisman zaryadsizlanish sinov tizimlari, doimiy yuqori voltli generatorlar, transformator sinovlari, elektron to'xtatuvchidir testerlar va o'rni himoyasi testerlar o'z ichiga oladi, ular podstantsiyalarda elektr sinovlari uchun uskunalar tanlash mos yozuvlar taqdim etishi mumkin.
1, Sinov ob'ekti asosida tegishli yuqori voltli sinov uskunasini tanlang
500 kV podstansiyalarda asosiy transformatorlar, gaz izolyatsiyalangan metall yopiq o'tkazgich (GIS), yuqori voltli o'chirgichlar, shinalar, chaqmoq to'xtatuvchilari va elektr kabellari kabi turli xil uskunalar mavjud. Turli qurilmalarning tuzilishi, izolyatsiyasi shakli va sinov talablarida farqlar mavjud. Shuning uchun, tanlashda, avvalo, sinovdan o'tgan uskuna va tegishli sinov ob'ektlari aniq belgilanishi kerak.

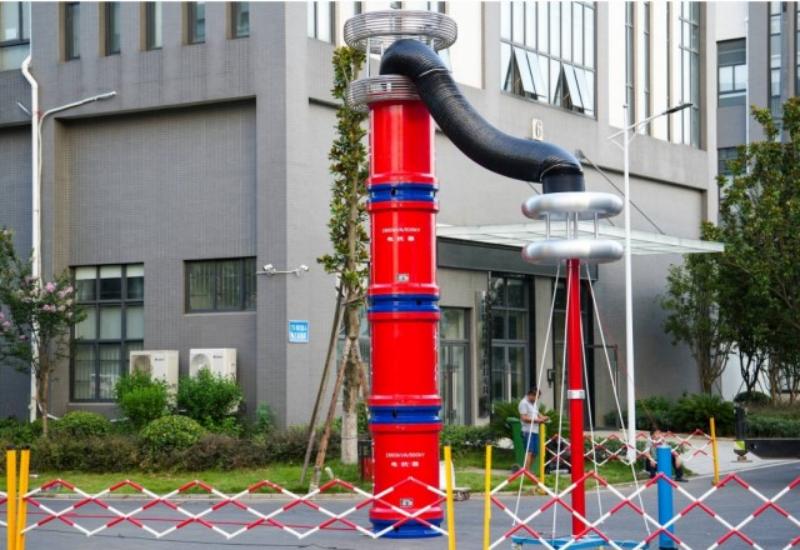

GIS, shinalar, transformatorlar va yuqori voltli kabellarning AC kuchlanishiga chidamliligini tekshirish uchun, chastota konvertatsiya seriyali rezonans sinov qurilmasialohida e'tibor berish mumkin. Ushbu qurilma katta sig'imli va yuqori voltli sig'imli namunalarni topshirish sinovi va profilaktik sinovi uchun javob beradi va namunaning sig'im va sinov kuchlanish talablariga muvofiq sozlanishi mumkin. Vuxan ultra yuqori kuchlanishli seriyali rezonansli qurilma modulli kombinatsiyalangan yondashuvni qo'llaydi, u haddan tashqari kuchlanish, haddan tashqari oqim, nol holatini ishga tushirish, sozlash va o'chirish kabi himoya funktsiyalariga ega va turli xil yuqori voltli elektr jihozlarining o'zgaruvchan tok kuchlanishiga chidamliligini tekshirish uchun javob beradi.
Shuni ta'kidlash kerakki, 500kV - bu podstansiyaning kuchlanish darajasi, bu barcha sinov uskunalari 500 kV chiqishi kerak degani emas. Haqiqiy sinov kuchlanishi nominal parametrlar, izolyatsiya darajasi, amaldagi standartlar va sinovdan o'tgan uskunaning maxsus sinov elementlari asosida aniqlanishi kerak. Uskunaning nominal kuchlanishi, quvvati va oqim qobiliyati ham haqiqiy yukga mos kelishi kerak.
2, Asosiy transformator va asosiy uskunalar uchun maxsus sinov talablariga e'tibor bering
Asosiy transformator 500 kV podstansiyadagi asosiy jihozlardan biri bo'lib, uning ish holati podstansiyaning elektr ta'minoti ishonchliligiga bevosita ta'sir qiladi. Uskunani topshirish, texnik xizmat ko'rsatish va profilaktika sinovlari jarayonida, odatda, texnik xizmat ko'rsatish mazmuni va sinov tartib-qoidalariga muvofiq doimiy oqim qarshiligi, transformatsiya nisbati, o'rash deformatsiyasi, dielektrik yo'qotish va izolyatsiya ko'rsatkichlarini tekshirishni amalga oshirish kerak.
Ushbu talablarni qondirish uchun transformator kabi uskunalarDC qarshilik sinovchisi, transformator nisbatlarini tekshirgich, transformator o'rash deformatsiyasini tekshirgich, va dielektrik yo'qotish tekshirgichni sozlash mumkin. Ular orasida DC qarshilik tekshirgichi o'rash ulanishlari, o'tkazgich zanjirlari va kran almashtirgichlarning elektr holatini tekshirish uchun ishlatilishi mumkin; Transformator nisbati tekshirgichi transformator nisbati va simlar guruhini tekshirish uchun ishlatiladi; O'rash deformatsiyasini tekshirgich qisqa tutashuv ta'siri yoki transport to'qnashuvi kabi omillar tufayli o'rashda mexanik strukturaviy o'zgarishlar mavjudligini aniqlashda yordam berishi mumkin.
Yuqori kuchlanishli o'chirgichlar va GIS uskunalari uchun, shuningdek, mexanik ta'sir ko'rsatish xususiyatlarini, Supero'tkazuvchilar kontaktlarning zanglashiga olib kelishi holatini va izolyatsiyalash tizimining qisman tushirish shartlarini tekshirish uchun texnik xizmat ko'rsatish va qabul qilish talablari bilan birgalikda elektron to'xtatuvchining xarakteristikasi tekshirgichlari, elektron qarshilik sinovlari va qisman tushirishni aniqlash uskunalari ham ko'rib chiqilishi kerak.
3, o'rni himoyasi va ikkilamchi elektron sinovlari bir xil darajada muhimdir
Substansiyalarning xavfsiz ishlashi nafaqat asosiy jihozlarning izolyatsiyasi va o'tkazuvchanlik ko'rsatkichlariga, balki o'rni himoyasi, o'lchash va boshqarish tizimlarining to'g'ri ishlashiga ham bog'liq. 500 kV podstansiyalar uchun liniyani himoya qilish, transformatorni himoya qilish, shina himoyasi va tegishli avtomatlashtirish qurilmalari tegishli qoidalarga muvofiq disk raskadrovka qilinishi va tekshirilishi kerak.
Wuhan UHV mahsulot tizimi kabi uskunalarni o'z ichiga oladimikrokompyuter o'rni himoyasi sinovchisiva transformator volt amper xarakteristikasi tekshirgich. O'rni himoyasi tekshirgichi mos keladigan oqim va kuchlanish signallarini chiqarishi mumkin, ular qiymatni tekshirish, harakat mantiqiy tekshiruvi va himoya qurilmalarining nosozliklarini simulyatsiya qilish sinovini o'rnatish uchun ishlatiladi; Transformator volt-amper xarakteristikasi tekshirgichi oqim transformatorlari va kuchlanish transformatorlarining tegishli xususiyatlarini tekshirish va o'lchash va himoya qilish davrlarining ishonchliligini baholashda yordam berish uchun ishlatilishi mumkin.
Uskunani tanlashda chiqish kanalini, chiqish diapazonini, o'lchov aniqligini, himoya funktsiyasini va testerning joyida himoya qilish moslamalari bilan mosligini tekshirish muhim, u aniq nosozliklarni tuzatish loyihalari talablariga javob berishi mumkin.
4, Uskunaning parametrlarini, standart talablarini va joyida foydalanish shartlarini tekshiring
500 kV podstansiya loyihalari uchun sinov uskunasini faqat mahsulot nomi yoki maksimal chiqish kuchlanishiga qarab tanlash mumkin emas. Xarid qilishdan oldin asosiy parametrlar texnik kelishuv va sinov rejasi asosida moddama-modda tekshirilishi kerak.
Birinchidan, uskunaning nominal chiqish kuchlanishi, quvvati, oqimi va qo'llaniladigan yuk diapazoni, ayniqsa, sinovdan o'tgan ob'ektning sig'imi, maqsadli sinov kuchlanishi va sinov chastotasi asosida hisoblanishi kerak bo'lgan ketma-ket rezonansli qurilma uchun tasdiqlanishi kerak. Ikkinchidan, o'lchov aniqligi, ma'lumotlarni yozib olish, sinov hisoboti chiqishi va ish joyidagi xodimlarga sinovni yakunlash va natijalarni kuzatish uchun qulaylik yaratishga e'tibor qaratish lozim.
Bundan tashqari, uskunaning haddan tashqari kuchlanishi, haddan tashqari oqim va chayqalishi, topraklama usullari, joydagi quvvat sharoitlari, atrof-muhitga moslashish, tashish va o'rnatish talablari kabi himoya choralarini ham baholash kerak. Katta yuqori kuchlanishli sinov uskunalari uchun, shuningdek, saytdagi joylashuv maydoni, sinov simlari masofasi va qo'llab-quvvatlovchi aksessuarlar talablarga javob beradimi yoki yo'qligini oldindan tasdiqlash kerak.
Standartlar nuqtai nazaridan, amaldagi milliy standartlar, sanoat standartlari va tegishli xalqaro standartlar loyihaning joylashuvi, asbob-uskunalar turi va shartnomaning texnik talablari asosida tekshirilishi kerak. Turli uskunalar va sinov loyihalari uchun standart talablar mutlaqo bir xil emas va barcha sinov talablarini bitta standart bilan qoplash mumkin emas.
5, Uskuna konfiguratsiyasi va keyingi xizmatlarni har tomonlama ko'rib chiqish
500 kV podstansiyalar uchun sinov uskunalarini xarid qilish odatda bir nechta mutaxassislik va sinov bosqichlarini o'z ichiga oladi. Energiya qurilish birliklari, texnik xizmat ko'rsatuvchi kompaniyalar va uchinchi tomon sinov muassasalari uchun uskunalarning ishlashi va xarid qilish xarajatlariga e'tibor berishdan tashqari, ular jihoz konfiguratsiyasi to'liq yoki yo'qligini, joylarda foydalanish qulayligini va keyingi kalibrlash, texnik xizmat ko'rsatish va texnik yordamni o'z vaqtida amalga oshirishni hisobga olishlari kerak.
Wuhan UHV Power Technology Co., Ltd kompaniyasi Wuhan Optik vodiysida joylashgan bo'lib, biznesi yuqori voltli quvvat sinov uskunalarini tadqiq qilish va ishlab chiqish, ishlab chiqarish, sotish va xizmat ko'rsatishni qamrab oladi. Uning mahsulot tizimi yuqori voltli chidamli kuchlanish, transformator sinovi, elektron to'xtatuvchidir sinovi, o'rni himoyasi va qisman zaryadsizlanishni aniqlash kabi toifalarni o'z ichiga oladi. 500 kV podstansiya loyihasi uchun foydalanuvchilar qo'shimcha sinov ob'ektlari va texnik talablar asosida tegishli uskunaning konfiguratsiya rejasi, texnik parametrlari va qo'llab-quvvatlovchi aksessuarlari bo'yicha maslahat olishlari mumkin.
Shuni ta'kidlash kerakki, 500 kV podstansiyalar uchun uskunani tanlash loyihaning texnik xususiyatlari va rasmiy sinov rejalariga asoslanishi kerak. Ayniqsa, 500 kV darajadagi birlamchi uskunaning chidamli kuchlanishi va izolyatsiyasi sinovlari haqida gap ketganda, tegishli imkoniyatlarga ega bo'lgan professional texniklar sinov usullarini, sinov kuchlanishlarini va jihozlarning konfiguratsiyasini aniqlashlari va joylarda xavfsizlik choralarini qat'iy bajarishlari kerak.
500 kV podstansiyalar uchun mos bo'lgan sinov uskunalarini tanlash sinov ob'ektlari, sinov ob'ektlari, texnik parametrlar, himoya funktsiyalari, joylashuv sharoitlari va sotishdan keyingi xizmat ko'rsatish nuqtai nazaridan har tomonlama baholashni talab qiladi. Yuqori kuchlanishga chidamli kuchlanishni sinovdan o'tkazish uskunalari, transformatorning maxsus sinov asboblari, kalit uskunalarini sinovdan o'tkazish asboblari va o'rni himoyasi sinov tizimlarini oqilona sozlash orqali podstansiya uskunalarini qabul qilish, texnik xizmat ko'rsatish sinovlari va ekspluatatsiyaga texnik xizmat ko'rsatish uchun yanada ishonchli texnik yordam ko'rsatilishi mumkin.
Wuhan UHV Power Technology Co., Ltd. kompaniyasi loyihaning o'ziga xos ehtiyojlariga muvofiq tegishli yuqori voltli quvvat sinov uskunalari bo'yicha mahsulot haqida ma'lumot va texnik maslahatlarni taqdim etishi mumkin, bu foydalanuvchilarga uskunani tanlash yo'nalishini yanada aniqlashtirishga yordam beradi.
