Xitoyning ultra yuqori kuchlanishli elektr tarmog'i qurilishini doimiy ravishda targ'ib qilish bilan 1000 kV podstansiyalarni sinovdan o'tkazish va tekshirishga bo'lgan talab kundan-kunga ortib bormoqda. An'anaviy ultra yuqori kuchlanishli podstansiyalardan farqli o'laroq, 1000 kV darajadagi izolyatsiyalash chegarasi kichikroq, uskunalar hajmi kattaroq va joydagi elektromagnit muhit murakkabroq, bu esa sinov uskunalarini tanlashga yuqori talablarni qo'yadi. Ushbu kuchlanish darajasida mos keladigan sinov uskunasini qanday tanlash quvvat ishlatish va sinov birliklari oldida turgan asosiy muammoga aylandi.
Izolyatsiyaga chidamli kuchlanish sinovi: chastota konvertatsiya seriyasining rezonansi asosiy yechimga aylanadi
1000kV podstansiyaning izolyatsiyasini sinovdan o'tkazishda AC chidamli kuchlanish sinovi GIS, GIL va transformatorlar kabi asosiy uskunalarning izolyatsiya kuchini sinashning asosiy vositasidir. Ultra yuqori kuchlanishli GISning to'liq qatorining sig'imi 5000 dan 8000pF gacha bo'lishi mumkinligi sababli, an'anaviy quvvat chastotasini sinovdan o'tkazish uskunalari sig'im va hajm bo'yicha joylarda talablarga javob bera olmaydi. Eksperimental uskunaning hajmini va quvvatini kamaytirish va tez-tez demontaj qilish, tashish va o'rnatish joyi sharoitlariga moslashish uchun o'zgaruvchan chastotali seriyali rezonansli uskunalar 1000 kV GIS ning o'zgaruvchan tok kuchlanishiga chidamliligini tekshirish uchun asosiy tanlovga aylandi.

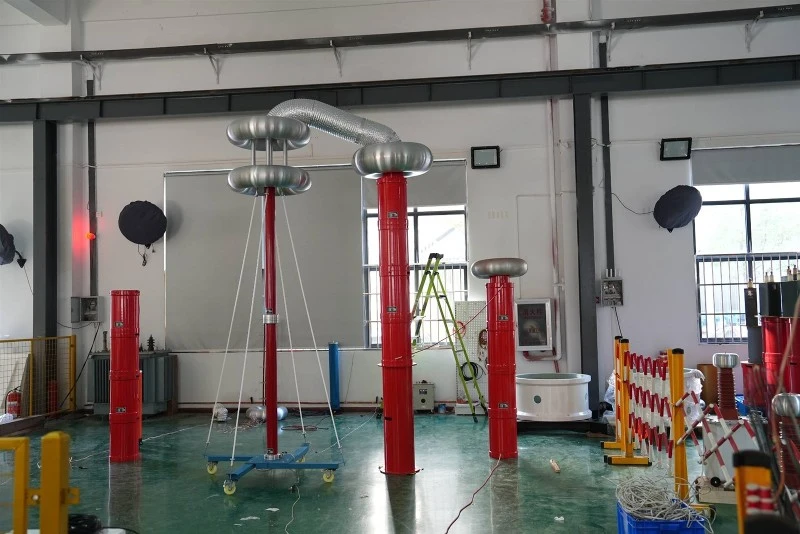

ni olisho'zgaruvchan chastotali seriyali rezonansga chidamli kuchlanish sinov qurilmasiMisol tariqasida Wuhan UHV Power Technology Co., Ltd kompaniyasining UHV seriyali mahsulotlari turli quvvat va kuchlanish birikmalarini qamrab oladi. UHV-540kVA / 270kV qurilma o'zgaruvchan chastotali quvvat manbai, qo'zg'atuvchi transformator, yuqori voltli reaktor va sig'imli kuchlanish ajratgichdan iborat modulli dizaynni qabul qiladi. Nominal kuchlanish 45kV dan 270kV gacha bo'lgan bir nechta darajalarni qamrab olishi mumkin va tizimning samarali qiymatini o'lchash aniqligi 1,5 darajaga etadi. Ishlash chastotasi diapazoni 30 dan 300 Gts gacha. Ushbu seriyali qurilmalarning chiqish voltajining to'lqin shakli sinus to'lqinidir va to'lqin shaklining buzilish tezligi 1% ichida nazorat qilinadi. Bundan tashqari, sinovdan o'tgan ob'ekt uchun haddan tashqari oqim, haddan tashqari kuchlanish va chaqnashdan himoya qilish funktsiyalari mavjud.
Qisman zaryadsizlanishni aniqlash: aniqlik tajribaning muvaffaqiyati yoki muvaffaqiyatsizligini aniqlaydi
1000kV podstansiya uchun qisman tushirishni aniqlashning aniqligi to'g'ridan-to'g'ri uskunaning izolyatsiyasi nuqsonlarini erta aniqlash qobiliyatiga bog'liq. Ultra yuqori kuchlanishli muhitda fon qisman zaryadsizlanishini nazorat qilish eksperimental uskunaning ishlashini o'lchash uchun asosiy ko'rsatkich hisoblanadi. Hozirgi vaqtda yuqori voltli va katta quvvatli shishiriladigan qisman bo'lmagan zaryadsizlangan kombinatsiyalangan elektr moslamasi sinov qurilmasi 1 dan 3 pC gacha bo'lgan umumiy qisman zaryadsizlanishini nazorat qilishi mumkin, hatto 1000 kV yuqori kuchlanishli muhitda ham qisman tushirish shovqinlarini samarali oldini oladi va sinovning aniqligini sezilarli darajada yaxshilaydi.
Wuhan UHV Power Technology Co., Ltd. tomonidan taqdim etilgan UHVCW avtomashinasiga o'rnatilgan yuqori kuchlanishli shishiriladigan qisman bo'lmagan zaryadsizlanish kombinatsiyasi eksperimental qurilmasi transport vositasiga o'rnatilgan gidravlik ko'tarish moslamasini qabul qiladi, bu joy joyida harakatlanish va sinov tartibi uchun qulaydir. Qurilmaning kuchlanish darajasi 100 kV dan 1000 kV gacha, quvvati 50 dan 2000 kVA gacha. U ikkita usulni qabul qiladi: yuqori kuchlanishli transformatorni kuchaytirish va ketma-ket rezonans. Barcha kuchaytirish usullari ketma-ket kuchaytirishni talab qilmasdan, birinchi darajali kuchaytirishdir, shuning uchun saytdagi simlarni soddalashtiradi. Qurilma bir mashina uchun bir nechta foydalanishga erishish mumkin bo'lgan o'rnatilgan yuqori kuchlanishli izolyatsiya kaliti bilan jihozlangan va sinov jarayonining xavfsizligi va ishonchliligini ta'minlash uchun to'liq muhrlangan ekranlash maydoni dizaynini qabul qiladi. Bundan tashqari, Wuhan UHV UHV-2000 seriyasini ham taqdim etadiqisman zaryadsizlanishni tekshirgich, bu integratsiyalashgan mashina dizaynini qabul qiladi va qisman zaryadsizlanishni o'lchash, ro'yxatga olish va AC sinov kuchlanishini o'zgartirish kabi miqdoriy sinov funktsiyalarini bajarishi mumkin. Saytda va laboratoriya kabi turli xil stsenariylar uchun javob beradi.
Transformator va o'rni himoyasi sinovlari: integratsiya va avtomatlashtirishga teng e'tibor
Izolyatsiya va qisman tushirish sinovlariga qo'shimcha ravishda, 1000 kV podstansiyalarda transformatorlarning har tomonlama ishlashi sinovini e'tiborsiz qoldirib bo'lmaydi. Energiya tizimining "energiya markazi" sifatida transformatorlar to'g'ridan-to'g'ri doimiy oqim qarshiligi, transformatsiya nisbati guruhi, izolyatsiya kuchi va yo'qotish parametrlari kabi ko'rsatkichlar orqali elektr ta'minoti barqarorligini aniqlaydi. An'anaviy markazlashtirilmagan aniqlash uskunalarni tez-tez almashtirishni va takroriy simlarni ulashni talab qiladi, bu esa samaradorlik va aniqlikni kafolatlashni qiyinlashtiradi. Thetransformatorning keng qamrovli sinov dastgohiWuhan UHV Power Technology Co., Ltd tomonidan ishlab chiqilgan oltita asosiy funktsiyani o'z ichiga oladi, shu jumladan DC qarshilik sinovi, transformatsiya nisbati guruhi sinovi, izolyatsiyaga chidamlilik sinovi, dielektrik yo'qotish sinovi, yuksiz yo'qotish sinovi va yukni yo'qotish sinovi. U modulli arxitektura dizaynini qabul qiladi, DC qarshilik sinov modulining o'lchamlari 0,01 m Ō bo'lib, o'rash qarshiligidagi nozik farqlarni aniq ushlab turishi mumkin. Sinov dastgohi 15 dyuymli sensorli boshqaruv ekrani va yuzlab transformator modellari uchun o'rnatilgan aniqlash shablonlari bilan jihozlangan. Aniqlash tugallangandan so'ng, tizim avtomatik ravishda standartlashtirilgan hisobotlarni yaratadi va PDF eksporti va bulutli saqlashni qo'llab-quvvatlaydi.
O'rnimizni himoya qilish nuqtai nazaridan, mikrokompyuterli rele himoyasi testerlarini tanlash ham e'tiborga muhtoj. ning seriyasimikrokompyuter o'rni himoyasi sinovchilariWuhan uchun UHV bir nechta funktsiyalarni birlashtiradi, energiya sanoatidagi foydalanuvchilar uchun barqaror ishlashi va aniq dasturiy ta'minot o'zaro interfeysi bilan ishonchli aniqlash echimlarini ta'minlaydi.
Tanlash uchun asosiy fikrlar: portativlikdan atrof-muhitga moslashishgacha
1000 kV podstansiya uchun sinov uskunalarini tanlash bir nechta omillarni har tomonlama hisobga olishni talab qiladi. Birinchidan, uskunaning joyida moslashuvi. An'anaviy o'ta yuqori kuchlanishli dala sinov uskunalari ko'pincha katta o'lchamdagi ochiq tuzilmalarni qabul qiladi va har bir sinovdan oldin joyida yig'ish jarayoni mashaqqatli. Shu sababli, miniatyura va engil tortish uskunalar tanlashda muhim tendentsiyalarga aylandi.
Ikkinchidan, elektromagnit moslashuvni e'tiborsiz qoldirib bo'lmaydi. 1000kV podstansiyaning elektromagnit muhiti o'ta yuqori kuchlanishli stansiyanikiga qaraganda ancha murakkab va quvvat chastotasi elektr maydonlari, quvvat chastotasi magnit maydonlari va radio shovqinlari kabi omillar sinov ma'lumotlarining aniqligiga ta'sir qilishi mumkin. Tanlashda uskunaning yaxshi elektromagnit moslashuv dizayni mavjudligini tasdiqlash kerak, masalan, shovqinga qarshi algoritmlar bilan jihozlangan dielektrik yo'qotish sinov moduli, bu joydagi quvvat chastotasi elektr maydonlari va harmonikalar kabi shovqin signallarini samarali filtrlashi mumkin. Ta'minot zanjiri tomonida 1000kV sinov uskunalari uchun etkazib beruvchilarni tanlash ham nisbatan etuk raqobat namunasini shakllantirdi va foydalanuvchilar tanlashda texnik echimlar va byudjet omillarini har tomonlama hisobga olishlari mumkin.
Umuman olganda, 1000 kV podstansiyalar uchun sinov uskunalarini tanlash to'rtta asosiy talablar atrofida aylanishi kerak: izolyatsiyaga chidamli kuchlanish, qisman zaryadsizlanishni aniqlash, transformatorni kompleks sinovdan o'tkazish va o'rni himoyasini tekshirish. Asosiy e'tibor qisman tushirishni nazorat qilishning to'g'riligiga, joyida ko'chirishga, elektromagnit moslashuvga va uskunaning avtomatlashtirish darajasiga qaratilishi kerak. Ultra yuqori kuchlanishli elektr tarmog'ining uzluksiz kengayishi bilan bir martalik echim imkoniyatlariga ega uskunalar yetkazib beruvchilar bozor maydonini kengaytiradilar. Wuhan Ultra High Voltage Power Technology Co., Ltd kompaniyasi 15 toifadagi 100 dan ortiq mahsulotlardan iborat mahsulot tizimini shakllantirdi, jumladan, seriyali rezonans sinov qurilmalari, qisman zaryadsizlanish sinov tizimlari, yuqori voltli izolyatsiya va chidamli kuchlanish uskunalari va transformatorni sinovdan o'tkazish asboblari, ultra yuqori kuchlanish sinovlari uchun nisbatan to'liq mahsulotni qo'llab-quvvatlash.
