GIS o'chirgichlarining to'liq yopiq tuzilishi sinov uskunalarini tanlashni ochiq turdagi uskunalarga qaraganda ancha murakkablashtiradi. Metall korpus kontaktlarning ko'rinadigan kontaktini himoya qiladi va er-xotin uchli topraklamadan kelib chiqadigan parallel kontaktlarning zanglashiga olib kelishi ochilish va yopish signallarini "cho'ktirishi" mumkin. Noto'g'ri uskunani tanlash ko'pincha buzilgan yoki hatto noto'g'ri o'lchangan ma'lumotlarga olib keladi. Shunday qilib, bozorda turli xil sinov asboblari mavjud bo'lganda, biz qanday o'lchovlar bo'yicha xulosa chiqarishimiz kerak?
Birinchi chegara: Ikki terminalli topraklama sharoitida signalni "ko'rish" mumkinmi?

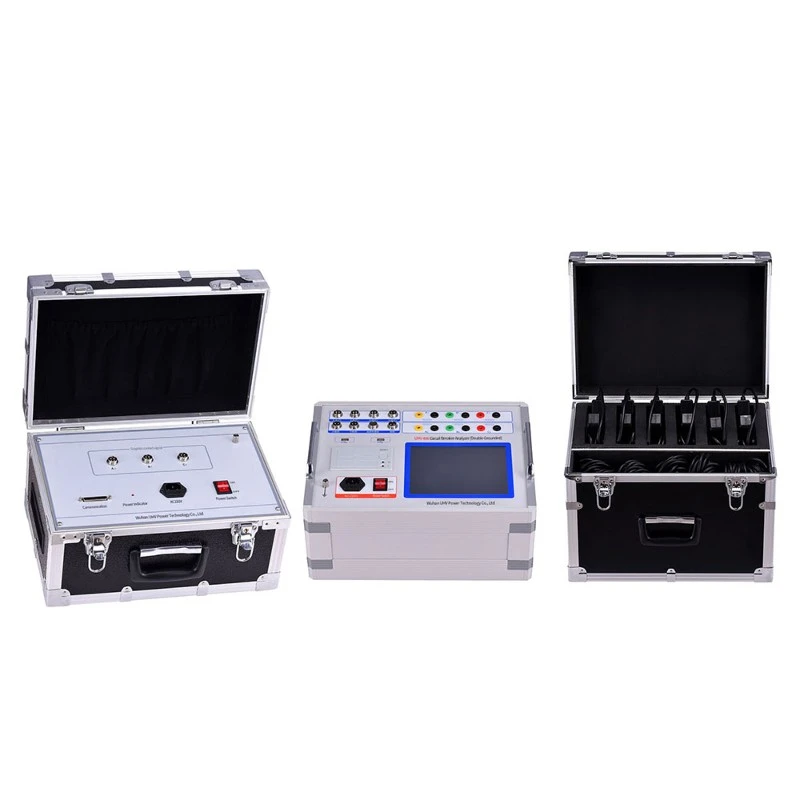

GIS o'chirgichni sinovdan o'tkazishdagi asosiy to'siq xavfsizlikni topraklamadan kelib chiqadi. Qoidalarga ko'ra, sinov paytida uskunaning har ikki tomoni ishonchli tarzda erga ulangan bo'lishi kerak, lekin topraklama zanjirining qarshiligi odatda sinishning kontakt qarshiligidan ancha past bo'ladi. An'anaviy asboblar sinishning haqiqatan ham singanligini yoki tuproq simini chetlab o'tishini farqlash qiyin. Shuning uchun, tanlash uchun birinchi qattiq ko'rsatkich uskunaning haqiqiy ikki tomonlama topraklama o'lchash qobiliyatiga ega yoki yo'qligidir. UHV-406yuqori voltli kalit dinamik xarakteristikani tekshirgichMisol tariqasida Wuhan UHV Power Technology Co., Ltd kompaniyasining qurilmasi GIS ikki uchli tuproqli indüksiyon usuli o'lchash porti bilan maxsus jihozlangan bo'lib, u ochilish va yopilish vaqti va xavfsizlik topraklamasini olib tashlamasdan sakrash kabi signallarni ushlay oladi. Shuningdek, u 12 ta metall kontakt sinishi va 3 ta er-xotin uchli tuproqli o'lchovlarni qo'llab-quvvatlaydi. Interferentsiyaga qarshi ichki sxema 800kV podstansiyalarning elektromagnit muhiti uchun mo'ljallangan. Agar sinov qurilmasi faqat bitta uchli topraklama uchun ishlatilishi mumkin bo'lsa yoki ishlash uchun topraklama simlarini vaqtincha olib tashlashni talab qilsa, uning GIS saytlarida amaliy foydalanish imkoniyati sezilarli darajada kamayadi.
Ikkinchi asosiy kompetensiya: vaqtni aniqlash va vaqtinchalik suratga olish
O'chirish to'xtatuvchisining ochilishi va yopilishi millisekundlik darajadagi harakatdir va sakrash va sinxronlikdagi farqlar ko'pincha mikrosoniya darajasidagi to'lqin shaklidagi o'zgarishlarda yashirinadi. Tanlashda vaqt o'lchamlari 0,1 ms tartibi bilan cheklanmasligi kerak. Wuhan UHV-406 ultra yuqori kuchlanishining vaqt o'lchamlari 0,01 ms ga etadi va tezlikni o'lchash 0,01-20,00 m / s ni tashkil qiladi, bu GIS o'chirgichlarini ochish va yopish jarayonida sakrashlar soni va turli fazalar kabi parametrlarni samarali tavsiflashi mumkin. Kompaniyaning texnik maqolasida yana ochib berilgan yuqori kuchlanishli kalitning xarakteristikasi tekshirgich± 0,1ms vaqt aniqligi bilan 10kV dan 1100kV gacha bo'lgan o'chirgichlarning 20 dan ortiq asosiy parametrlarini o'lchashi mumkin bo'lgan to'liq to'lqin shakli namunalarini olish va AI traektoriyasini kuzatish algoritmini birlashtiradi. U Qinghai Henan ± 800kV ultra yuqori kuchlanish loyihasida 48 ta GIS kalitini ochish va yopish xarakterli testlarini yakunladi va 3 ta to'plamdagi o'chirgichning o'tish vaqtining nuqsonlardan oshib ketishiga tashxis qo'ydi. Aniqlik ko'rsatkichi ortida uni "ko'rinadigan harakatlar" dan "nuqsonlarni aniq aniqlash" ga yangilash mumkinmi yoki yo'qmi o'rtasidagi chegara chizig'i mavjud.
Uchinchi element: Sensorlar va GIS o'rtasida tor joylarda moslashish
GIS o'chirgichlarining uzatish komponentlari gaz kameralariga o'ralgan va sensorlar uchun o'rnatish maydoni juda cheklangan. Turli tuzilmalar mos kelish uchun turli o'lchov tamoyillarini talab qiladi. Tanlashda, uskunaning chiziqli, aylanish va tezlashuv sensorlari kabi turli xil sensorlar bilan mos kelishiga, shuningdek, GISga xos adapter komponentlari taqdim etilganligiga ustuvor ahamiyat berilishi kerak. UHV-406 sensor darajasida nisbatan toʻliq yechimni taqdim etadi: diapazoni 50 mm va oʻlchamlari 0,1 mm boʻlgan chiziqli datchik, 345 daraja samarali zarba va 0,08 gradus oʻlchamli aylanuvchi sensor, 0-300 mm diapazonli tezlashuv sensori va mos ravishda aylana mexanizmini saytga mos ravishda almashtirish mumkin.
Kuchlanishga chidamli sinov uskunasi: e'tiborsiz qoldirib bo'lmaydigan mos tanlov
GIS o'chirgichlarini topshirish va profilaktik sinovdan o'tkazish nafaqat mexanik xususiyatlarni o'z ichiga oladi, balki AC chidamli kuchlanishni ham o'z ichiga oladi. Agar tanlashda faqat mexanik xarakteristikalar tekshirgichga e'tibor qaratilib, bosim qarshiligi moslamasini e'tiborsiz qoldirsa, sayt hali ham uskunaning mos kelmasligi muammosiga duch keladi. GISning chidamli kuchlanish sinovi reaktor konfiguratsiyasi va chastota diapazoni uchun maxsus talablarga ega. Thechastota konvertatsiya rezonans sinov qurilmasiWuhan UHV GIS AC kuchlanish sinovini bajarishi mumkin. Tanlashda mexanik xususiyatlar va bosimga chidamli uskunalar yetkazib beruvchining moslik qobiliyatini baholash uchun bir butun sifatida baholanishi kerak, interfeys va ko'p brendli to'plamlardan kelib chiqadigan joyni muvofiqlashtirish muammolaridan qochish kerak.
Interferentsiyaga qarshi va yopiq ma'lumotlar tizimi: saytdagi samaradorlikning yashirin suv havzasi
GIS podstansiyasi ichidagi elektromagnit muhit zich bo'lib, sinov asbobining shovqinga qarshi dizayni to'g'ridan-to'g'ri ma'lumotlarning bir martalik aniq o'lchanganligini aniqlaydi. Shu bilan birga, joylarda texnik xizmat ko'rsatish tobora ko'proq sinov ma'lumotlarining kuzatilishiga tayanadi. Tanlashda qurilmada o'rnatilgan interferentsiyaga qarshi modul mavjudligiga va u avtomatik hisobot yaratish va ma'lumotlarni eksport qilishni qo'llab-quvvatlashiga e'tibor berish kerak. UHV-406 800kV podstansiya stsenariylarida shovqinlarga qarshi moʻljallangan va butun mashinani joyida koʻchirish va boshqarish oson. Xizmat ko'rsatish darajasida Wuhan UHV erta tanlash va maslahat bosqichidan sinovdan o'tgan uskunaning turi, kuchlanish darajasi va joyidagi muhitga asoslangan mos keladigan konfiguratsiyalarni tavsiya qilishni va sotishdan keyin foydalanish bo'yicha trening va texnik yordam ko'rsatishni va'da qiladi. Bu asbob-uskunalar bilan bir qatorda maxsus sinov guruhlari mavjud bo'lmagan shahar darajasidagi ekspluatatsiya va texnik xizmat ko'rsatish bo'linmalari uchun amaliy kafolatdir.
Oxir oqibat, tanlash mantig'iGIS elektron to'xtatuvchisi sinov uskunalari uch daraja atrofida aylanishi kerak: uni saytda ishlatish mumkinmi, ma'lumotlarning to'g'riligi va muammoni aniqlash mumkinmi. Ikki tomonlama topraklama o'lchash qobiliyati "uni ishlatish mumkinmi" muammosini hal qiladi, millisekundlik darajadagi vaqt aniqligi "noaniqlik" muammosini hal qiladi va sensorni moslashtirish va aqlli diagnostika "buni hukm qilish mumkinmi yoki yo'qmi" muammosini hal qiladi. Mexanik xususiyatlar va bosimga chidamli uskunalarni mos keladigan baholash uchun bir xil yetkazib beruvchi tizimiga integratsiya qilish uskunani yetkazib berishdan keyin joyida sinov tezligiga haqiqatan ham ta'sir qiladigan qadamdir.
