Energiya uskunalarini ishlab chiqarish va ulardan foydalanish sohasida,yuqori voltli sinov uskunalarimahsulot sifati va elektr tarmog'ining xavfsiz ishlashini ta'minlashning asosiy toshi hisoblanadi. Bozorda murakkab parametrlarga ega bo'lgan turli xil yuqori kuchlanishli sinov asboblari bilan duch kelgan holda, ularni qanday ilmiy va aniq tanlash kerakligi ko'plab energiya uskunalari ishlab chiqaruvchi korxonalarning diqqat markaziga aylandi. Wuhan UHV Power Technology Co., Ltd (keyingi o'rinlarda "Wuhan UHV" deb yuritiladi) deyarli 22 yillik sanoat tajribasi va ko'p sonli joylarda qo'llash holatlari asosida energiya uskunalari ishlab chiqaruvchi korxonalar uchun tizimli tanlash metodologiyasini ishlab chiqdi.
Tanlash uchun asos sifatida uskuna va sinov stsenariysini aniq belgilash
Tanlashning boshlang'ich nuqtasi sinov ob'ektini aniqlashtirishdir. Turli quvvat uskunalarining sig'imi, kuchlanish darajasi va sinov talablari juda farq qiladi. Masalan, 10kV va 35kV o'zaro bog'langan kabellarning har bir kilometriga sig'imi 0,1 dan 0,4 m F gacha, uzunligi qancha uzun bo'lsa, sig'im shunchalik katta bo'ladi; GIS kompozit elektr jihozlarining sig'imi kichik, ammo strukturasi murakkab, shuning uchun reaktorlarning parallel ulanish qobiliyatiga e'tibor qaratish lozim; Generatorlar yoki katta transformatorlar katta elektr quvvati va murakkab induktiv xususiyatlarga ega, bu esa qurilma uchun yuqori yuk hajmini talab qiladi. Wuhan UHV tanlovdan oldin sinov namunasining kuchlanish darajasi, uzunligi, tasavvurlar maydoni yoki plastinka parametrlarini taqdim etishni taklif qiladi, shuning uchun texniklar zarur rezonans chastotasi va reaktor konfiguratsiyasini to'g'ri hisoblashlari mumkin.
Voltaj darajalarining to'g'ri mos kelishi tanlovning asosiy jarayonidir

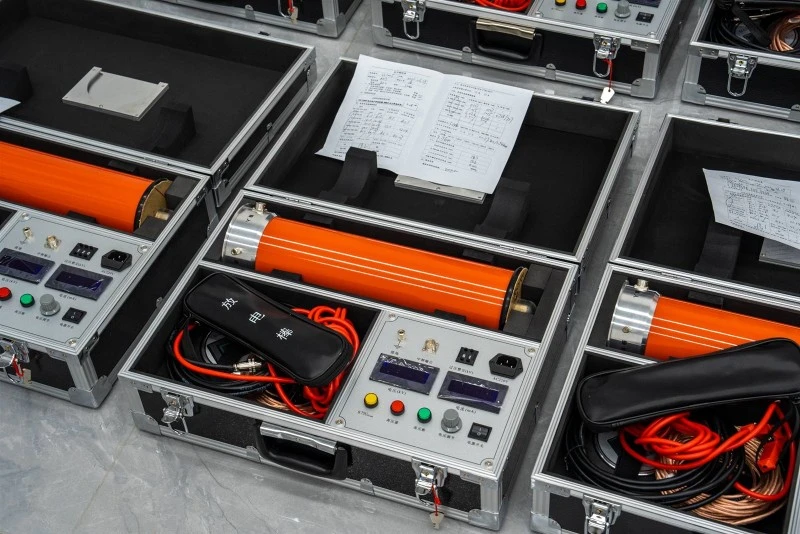

Sinov asboblari diapazonini bizning bo'limimiz yurisdiktsiyasi ostidagi uskunaning eng yuqori kuchlanish darajasiga qarab tanlash tanlov jarayonidagi eng asosiy qadamdir. ni olishDC yuqori voltli generatormisol sifatida, 10kV podstansiya uchun, odatda, talablarga javob beradigan maksimal sinov kuchlanishi 47kV bo'lgan ZGF-60/2 rusumli uskuna tanlanadi; 330kV podstansiyalar uchun maksimal sinov kuchlanishi 400kV dan yuqori bo'lgan ZGF-800/10 uskunani tanlash kerak. Wuhan UHV ZGF seriyali doimiy yuqori kuchlanish generatori 200kV, 300kV, 400kV kabi bir nechta nominal kuchlanish darajalarini, shuningdek, turli stsenariylarning ehtiyojlarini qondirishi mumkin bo'lgan 2mA, 3mA, 5mA va boshqalar kabi turli nominal oqim xususiyatlarini o'z ichiga oladi. Iqtisodiy uskunalar kundalik 10kV tarqatish uskunasini sinovdan o'tkazish uchun javob beradi, standart uskunalar esa 35kV dan 110kV gacha kuchlanish darajasini qamrab oladi va ma'lumotlarni saqlash va aloqa funktsiyalariga ega.
Aniqlik darajasini milliy standartlar bilan taqqoslash kerak
Aniqlik darajasi test natijalarining ishonchliligiga bevosita ta'sir qiladi. Tanlashda kerakli aniqlik darajasini tegishli GB/T yoki DL/T standartlariga muvofiq aniqlash kerak. Kuchlanishning aniqligi to'g'ridan-to'g'ri sinovning ishonchliligini aniqlaydi va milliy standart ± 1% dan kam yoki teng bo'lishini talab qiladi. Biroq, bozordagi ba'zi arzon qurilmalarda "noto'g'ri standart aniqlik" muammosi mavjud. Wuhan UHV tomonidan ishlab chiqarilgan doimiy yuqori voltli generatorning kuchlanish aniqligi ± 0,3% ga yetishi mumkin va u kuchlanish virtual yorlig'i va tebranishlari kabi muammolarni samarali oldini olish uchun yuqori chastotali kuchlanishni ikki barobarga oshirish davri dizaynini qabul qiladi. Yuqori kuchlanishli dielektrik yo'qotish sinov qurilmasi dielektrik o'lchov aniqligi 1% va sig'im aniqligi 0,5% bo'lib, shovqinlarga qarshi chastota konvertatsiya qilish funktsiyasi bilan jihozlangan.
Chiqish quvvati va oqim qobiliyatini e'tiborsiz qoldirib bo'lmaydi
O'zgaruvchan chastotali seriyali rezonansli qurilmaning chiqish quvvati sinov ob'ektining quvvat talablariga javob berishi kerak. Wuhan UHV eslatib o'tadiki, biz nafaqat ishlab chiqaruvchining nominal maksimal kuchlanishiga qarashimiz kerak, balki maqsadli chastotada doimiy ravishda etarli quvvatni chiqarishimiz mumkinmi yoki yo'qligiga ham e'tibor berishimiz kerak - uzoq kabellar uchun sinov chastotasi past (taxminan 30 Gts). Agar qurilma past chastota diapazonida chiqish quvvati etarli bo'lmasa, nominal kuchlanish qiymati yuqori bo'lsa ham, u sinovni yakunlay olmasligi mumkin. Oqim nuqtai nazaridan, an'anaviy kabellar va izolyatorlarning izolyatsiyasini sinash uchun zarur bo'lgan oqim nisbatan kichik (0,5 mA dan 10 mA gacha etarli); Chaqmoqni to'xtatuvchining qochqin oqimi sinovi va yuqori voltli kondansatkichning zaryadlash sinovi 10mA dan 100mA yoki undan yuqori oqimni talab qiladi. Sotib olayotganda joriy marjani 10% dan 20% gacha zaxiralash tavsiya etiladi.
Barqarorlik va sifat omili sinovning aniqligini aniqlaydi
Dalgalanma koeffitsienti doimiy oqimning barqarorligini o'lchash uchun muhim parametrdir. Dalgalanish qanchalik past bo'lsa, chiqish voltaji qanchalik barqaror bo'ladi va sinov xatosi shunchalik kichik bo'ladi. Milliy standart 1% dan kam yoki teng dalgalanma koeffitsientini talab qiladi va yuqori sifatli uskunalar 0,5% dan kam yoki teng bo'lishi mumkin. Wuhan UHV 0,3% ichida dalgalanma koeffitsientini nazorat qilish uchun filtrlash pallasini va PWM impuls kengligi modulyatsiya texnologiyasini optimallashtirdi. Seriyali rezonansli qurilmalar uchun sifat omili (Q qiymati) rezonans tizimining samaradorligini o'lchash uchun asosiy ko'rsatkichdir. Q qiymati qanchalik baland bo'lsa, talab qilinadigan qo'zg'alish kuchi qanchalik kichik bo'lsa, asbob-uskunalar shunchalik tejamkor bo'ladi va harorat ko'tariladi. Wuhan UHV reaktori past ichki qarshilik va barqaror va ishonchli Q qiymatiga ega bo'lgan kam yo'qotishli epoksi quyish texnologiyasini qabul qiladi.
Foydalanish muhiti va himoya darajasi mahalliy sharoitga moslashtirilishi kerak
Foydalanish stsenariysi qurilma tanloviga bevosita ta'sir qiladi. Foydalanish chastotasi yuqori bo'lgan tashqi qurilmalar uchun chang o'tkazmaydigan va suv o'tkazmaydigan korpuslarni tanlash tavsiya etiladi va ularni bino ichida qattiq foydalanish uchun ortiqcha talab qilishning hojati yo'q. Yangi energiya elektr stantsiyalari stsenariysida fotovoltaik elektr stantsiyalarida invertorlar, quti transformatorlari va birlashtiruvchi qutilarning izolyatsiyasini sinovdan o'tkazish sinovchilardan doimiy oqim tizimlariga moslashish qobiliyatiga ega bo'lishni talab qiladi; Shamol fermalarida shamol turbinasi minorasi poydevori va quti transformatorlari uchun sinov muhiti sharoitlari yomon va himoya darajasi yuqori bo'lgan modellarni tanlash kerak. Theo'zgaruvchan chastotali seriyali rezonansli qurilmaWuhan UHV avtotransport vositalarini tashishni qo'llab-quvvatlaydigan engil yagona reaktorga ega bo'lgan ajratilgan tuzilmani qabul qiladi. Boshqaruv qutisi IP54 himoya darajasi bilan jihozlangan va yomg'irli kunlar va chang kabi og'ir muhitlarga mos keladi.
Har tomonlama xizmat ko'rsatish va sotishdan keyingi yordam tanlashda muhim ahamiyatga ega
Mahsulotning ishlash parametrlariga qo'shimcha ravishda, har tomonlama texnik yordam va sotishdan keyingi xizmat bir xil darajada muhimdir. Wuhan UHV-da foydalanuvchilarga tanlov bo'yicha maslahatlar, ekspluatatsiya mashg'ulotlaridan tortib joylarda texnik yordamga qadar keng qamrovli xizmatlarni taqdim eta oladigan professional texnik guruh mavjud. Kompaniya, shuningdek, bepul tanlash va texnik yechim xizmatlarini taqdim etadi.
Wuhan UHV Power Technology Co., Ltd kompaniyasi Wuxan shahrida, Xitoyning Optika vodiysida joylashgan. Bu ilmiy tadqiqotlar, ishlab chiqish, ishlab chiqarish, sotish va xizmat ko'rsatishni birlashtiradigan yuqori kuchlanishli quvvatni sinovdan o'tkazish sohasiga bag'ishlangan korxona. Taxminan 22 yillik puxta ishlab chiqarishdan so'ng, kompaniya yuqori kuchlanishli elektr o'lchash sanoatida etakchiga aylandi, mahsulotlarketma-ket rezonans sinov qurilmalari, qisman zaryadsizlanish sinov tizimlari, yuqori kuchlanishli izolyatsiyaga chidamli kuchlanish, transformator sinovlari, elektron to'xtatuvchilari sinovlari, o'rni himoyasi va boshqa seriyalar. Energiya uskunalarini ishlab chiqaruvchi korxonalar uchun ilmiy tanlov nafaqat sinov samaradorligini oshirishi, balki mahsulot sifati va tarmoq xavfsizligi uchun mustahkam kafolatlar berishi mumkin.
