Energiya uskunalarini izolyatsiyalash samaradorligini sinovdan o'tkazishda,AC Hipot(AC chidamli kuchlanish sinov qurilmasi) vaDC Hipot(DC chidamli kuchlanish sinov qurilmasi) ikkita eng muhim sinov vositasidir. Birinchisi sinus to'lqinli AC yuqori kuchlanishni chiqaradi, uskunaning haqiqiy ishlashi paytida o'zgaruvchan elektr maydonini simulyatsiya qiladi; Ikkinchisi barqaror doimiy yuqori kuchlanishni chiqaradi va odatda sig'imli yuklarda qochqin oqimini aniq o'lchash uchun ishlatiladi. Ikkalasi ham o'xshash funktsiyalarga ega bo'lib tuyulishi mumkin, ammo ularning printsiplari, qo'llaniladigan stsenariylari va xavflari butunlay boshqacha. Noto'g'ri uskunani tanlash nafaqat o'tkazib yuborilgan nuqsonlarga olib kelishi mumkin, balki izolyatsiyaga qaytarilmas zarar etkazishi mumkin.
AC Hipot - haqiqiy ish sharoitlarini simulyatsiya qiluvchi "bosim sinovi"

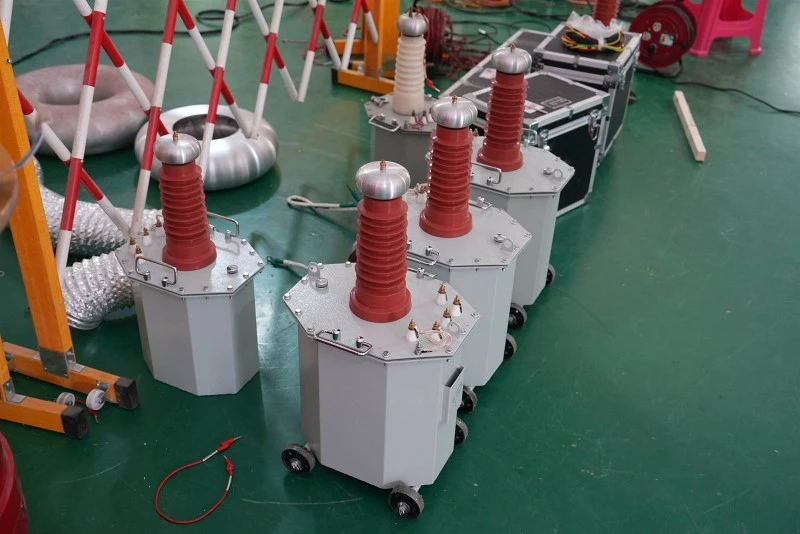

AC Hipot AC yuqori kuchlanishni quvvat chastotasida (50Hz) yoki ma'lum bir chastotada chiqaradi va uning kuchlanish polaritesi vaqti-vaqti bilan teskari bo'lib, izolyatsiya materialiga har ikki yo'nalishda elektr kuchlanishini qo'llaydi. Ushbu sinov usuli eng ko'p quvvat uskunalarining (masalan, transformatorlar, kommutatorlar, GIS) haqiqiy ish holati bilan chambarchas bog'liq va shuning uchun IEC, GB, DL / T kabi ko'plab xavfsizlik standartlari bo'yicha turdagi sinov va zavod sinovlari uchun majburiy variant sifatida ro'yxatga olingan.
Afzalliklari quyidagilardan iborat:
Sekin-asta kuchlanishni oshirish yoki kamaytirishning hojati yo'q, sinovdan so'ng tushirish kerak emas va operatsiya jarayoni oddiy.
U izolyatsiyadagi qisman tushirish va korona kabi erta nuqsonlarni samarali ravishda rag'batlantirishi mumkin va havo bo'shliqlari va namlik kabi izolyatsiyaning buzilishiga sezgir.
Sinov natijalari to'g'ridan-to'g'ri uskunaning nominal kuchlanishiga bog'liq bo'lishi mumkin va hukm mezonlari aniq.
Kamchiliklari bir xil darajada aniq:
Uzoq kabellar va katta sig'imli kondansatkichlar kabi sig'imli yuklar uchun uzluksiz sig'imli oqim katta hajmdagi reaktiv quvvatni iste'mol qiladi, bu esa uskunaning katta chiqish quvvatiga (kVA) ega bo'lishini talab qiladi, natijada katta hajmli va qimmat uskunalar paydo bo'ladi.
Katta sig'imli sinov namunalari ostida, agar buzilish sodir bo'lsa, nosozlik nuqtasida energiya yuqori bo'lishi mumkin, bu esa zarar ko'lamini kengaytirishi mumkin.
DC Hipot - Kapasitiv yukni aniq tekshirish
DC Hipot o'zgaruvchan tokni unipolyar doimiy yuqori kuchlanishga to'g'rilaydi va sinov namunasiga barqaror kuchlanishni qo'llaydi. Sinov paytida dastlabki zaryadlash oqimi tezda pasayadi va undan keyin faqat minimal qochqin oqimini saqlash kerak. Shu sababli, talab qilinadigan uskuna quvvati bir xil kuchlanish darajasidagi AC Hipotdan ancha past bo'lib, uskunani engilroq va portativ qiladi.
Asosiy afzalliklari:
Ayniqsa, yuqori voltli quvvat kabellari, quvvat kondansatkichlari va generator stator sargilari kabi katta sig'imli uskunalar uchun javob beradi. Sinov oqimi faqat izolyatsiya qarshiligi va assimilyatsiya nisbatini aks ettiradi, bu esa izolyatsiyaning qarish darajasini aniq tahlil qilishni osonlashtiradi.
To'g'ridan-to'g'ri oqim zo'riqishida izolyatsiya ichida dielektrik yo'qotish bo'lmaydi va u sig'imli oqim tufayli issiqlik hosil qilmaydi, shuning uchun izolyatsiyani buzish xavfini kamaytiradi.

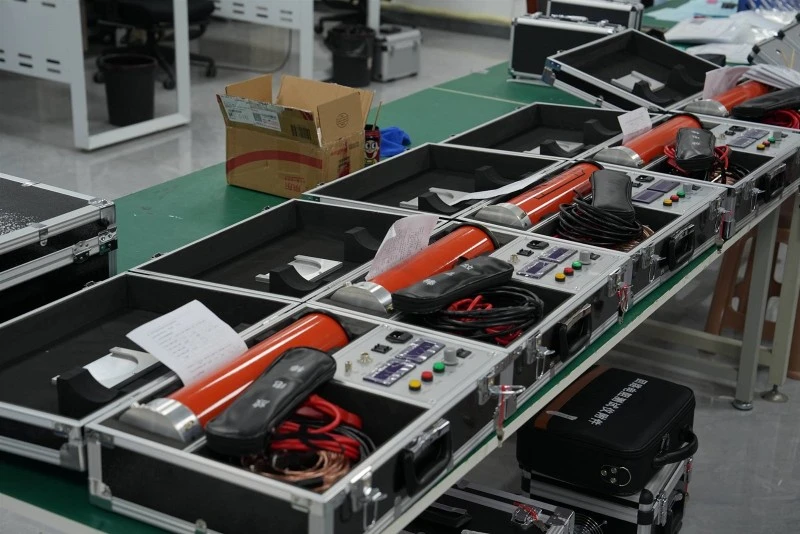

Qurilma kichik o'lchamli, engil vaznga ega va saytda harakatlanishi oson. Masalan, Wuhan UHV tomonidan ishlab chiqarilgan ZGF seriyali doimiy yuqori kuchlanish generatori yuqori chastotali kuchlanishni ikki baravar oshirish texnologiyasini qo'llaydi, kuchlanish aniqligi ± 0,3% va bir xil quvvat chastotasi sinov transformatorining faqat bir qismini tortadi.
cheklovlar:
Doimiy kuchlanish faqat bir yo'nalishda qo'llaniladi va o'zgaruvchan elektr maydonlari ostida izolyatsiya reaktsiyasini simulyatsiya qila olmaydi. Muhim qutblilik ta'siriga ega bo'lgan ba'zi izolyatsiya materiallari uchun etarlicha keng qamrovli bo'lmasligi mumkin.
Sinov tugagandan so'ng, uni tushirish tayog'i bilan to'liq tushirish kerak, aks holda qoldiq to'lovlar shaxsiy xavfsizlikka xavf tug'dirishi yoki tasodifiy buzilishiga olib kelishi mumkin.
Ba'zi standartlar (maishiy texnika va axborot texnologiyalari uskunalari kabi) o'zgaruvchan tok o'rniga to'g'ridan-to'g'ri oqimdan foydalanishga ruxsat bermaydi. Agar uni almashtirish kerak bo'lsa, odatda ekvivalent eng yuqori elektr maydoniga erishish uchun kuchlanishni o'zgaruvchan tokning samarali qiymatidan √ 2 barobarga (taxminan 1,414 marta) oshirish talab qilinadi.
Tanlash strategiyasi - "materiallar" asosida "sinov" ni amalga oshirish va standartlarga ustuvorlik berish
Birinchidan, sinovdan o'tgan uskuna uchun tegishli sinov tartib-qoidalariga qat'iy rioya qilish kerak. Misol uchun, DL/T 596 "Energetika uskunalari uchun profilaktika sinovlari qoidalari" aniq belgilab beradi AC chidamli kuchlanish kuch transformatorlari, elektron to'xtatuvchilari va transformatorlar uchun ustuvor bo'lishi kerak; Kauchuk izolyatsiyalangan elektr kabellari uchun doimiy tok kuchlanishiga (yoki ultra past chastotali o'zgaruvchan tokning chidamli kuchlanishiga) joylarda sinovlarni o'tkazish tavsiya etiladi.
Ikkinchidan, saytdagi sharoitlarni hisobga oling. Sinov ob'ekti o'nlab kilometr uzunlikdagi kabel bo'lsa, DC Hipotni tanlash quvvat quvvatiga bo'lgan talabni sezilarli darajada kamaytirishi mumkin va uskunani tashish oson; Agar sinov ob'ekti GIS yoki podstansiyadagi asosiy transformator bo'lsa, AC Hipot tanlangan va sig'imli oqimni qoplash uchun rezonansli qurilma bilan mos kelishi kerak.
AC Hipot va DC Hipot o'rtasidagi munosabatlar "kimning o'rnini egallashi" haqida emas, balki kuchlanish polaritesi, namuna sig'im xususiyatlari va xavfsizlik standartlarini aniq uch o'lchovli moslashtirishga asoslangan qo'shimcha vositadir. Tanlashda, iltimos, esda tuting: AC simulyatsiyasi ishlashi, DC fokuslash sig'imi; Standartlar pastki chiziqni aniqlaydi va saytda qulaylikni belgilaydi. Faqat to'g'ri tanlov qilish orqali yuqori kuchlanish kuchlanish sinovlariga bardosh berishi mumkin, albatta, elektr tarmoqlari xavfsizligining "darvozalari" ga aylanadi.
