Transmissiya va tarqatish tarmoqlarida o'zaro bog'langan polietilen elektr kabellarining keng qo'llanilishi bilan kabel izolyatsiyasi holatini aniqlash va saqlash elektr tarmog'ining xavfsiz ishlashini ta'minlashning asosiy bo'g'iniga aylandi. Ko'p sonli kuchlanishga chidamli sinov usullari orasida, 0,1 Gts juda past chastotali (VLF) kuchlanishga chidamlilik sinovi texnologiyasi izolyatsiyalash nuqsonlarini samarali aniqlash, kichik jihoz o'lchamlari va katta quvvat kabi muhim afzalliklari tufayli sanoat tomonidan tan olingan va tegishli qoidalarga kiritilgan o'zaro bog'langan kabellar uchun afzal qilingan sinov echimiga aylandi.
TheVLF yuqori kuchlanish generatoriShunday qilib, kabelga texnik xizmat ko'rsatish guruhi tomonidan ishlatiladigan yuqori chastotali uskunaga aylandi. Biroq, bozorda 30kV, 40kV, 50kV, 60kV, 70kV, 80kV, 90kV va boshqalar kabi VLF yuqori kuchlanishli generatorlarining turli xil texnik xususiyatlariga duch kelgan holda, kabel kuchlanish darajasiga qarab ilmiy jihatdan qanday tanlash kerakligi ko'plab elektr energiyasidan foydalanish va texnik xizmat ko'rsatuvchi xodimlar va uskunalarni sotib oluvchilarni tashvishga soladigan asosiy masalaga aylandi. Wuhan UHV Power Technology Co., Ltd (keyingi o'rinlarda "Wuhan UHV" deb yuritiladi) Wuhan Optik vodiysi yuqori voltli sinov uskunalari sanoat doirasiga asoslangan va foydalanuvchilar uchun professional VLF yuqori voltli generatorni tanlash bo'yicha ko'rsatmalarni taqdim etish uchun ko'p yillik dastur ma'lumotlari va nosozliklarni tashxislash tajribasini birlashtiradi.
Kabelning nominal kuchlanishiga mos kelish tanlovda ustuvor ahamiyatga ega
Tanlashning birinchi va eng muhim bosqichi sinovdan o'tgan kabelning nominal kuchlanish darajasini aniqlashdir. VLF chidamli kuchlanish sinovi uchun kuchlanish odatda tegishli qoidalarga muvofiq simi fazasining kuchlanishidan (U ₀) 2 dan 3 martagacha o'rnatiladi. Kabellarning turli kuchlanish darajalari VLF sinov qurilmasining chiqishi uchun turli xil cho'qqi kuchlanish talablariga mos keladi: 5kV va 8kV darajadagi kabellar 30kV yuqori kuchlanishli VLF testerlarini tanlashi mumkin; 15kV gradusli kabellar uchun topshirish sinovi taxminan 31kV kuchlanishni talab qiladi; 25 kV va undan yuqori kabellar yuqori texnik xususiyatlarni talab qiladi.
Wuhan UHVVLF yuqori kuchlanish generatori30kV, 40kV, 50kV, 60kV, 70kV, 80kV, 90kV va boshqalar kabi bir nechta nominal kuchlanish chiqishlarini ta'minlaydi, bu 10kV va undan past kuchlanish darajasi 35kV va undan yuqori bo'lgan kabellarni sinovdan o'tkazish ehtiyojlarini to'liq qoplashi mumkin. Shuni ta'kidlash kerakki, yangi avlod mahsulotlari 90 kV kuchlanishli bitta kuchaytiruvchi quvvatga erishdi, kaskad chiqishining eski versiyasidan bitta chiqishga, oddiyroq va ishonchli o'tkazgichlarga ko'tarildi.
Yuk ko'tarish qobiliyati sinovning qamrovini aniqlaydi
Voltaj darajasi tanlov uchun yagona e'tibor emas. Yuk ko'tarish qobiliyatiVLF sinov qurilmasibir xil darajada hal qiluvchi ahamiyatga ega - bu sinovchi samarali sinov uchun qancha kabellarni haydashini aniqlaydi. Elektr kabelining o'zi katta sig'imli yuk bo'lib, uzoq masofali kabellarning ekvivalent sig'imi bir necha mikrofarad yoki undan ham yuqori bo'lishi mumkin. Agar asbobning katta sig'imli haydash qobiliyati etarli bo'lmasa, bu chiqish to'lqin shaklining jiddiy buzilishiga yoki umuman maqsadli qiymatga ko'tarila olmasligiga olib keladi.
Wuhan UHV VLF yuqori voltli generatori ko'p chastotali chiqish dizayni orqali ushbu muammoni samarali hal qiladi. Mahsulot to'rt chastota darajasini qo'llab-quvvatlaydi: 0,1Hz, 0,05Hz, 0,02Hz va 0,01Hz, turli chastotalar turli yuk sig'imlariga mos keladi. Masalan, VLF-30/1.1 modeli 0,1 Gts chastotada 1,1 mkF, 0,05 Gts chastotada 2,2 mkF gacha, 0,02 Gts chastotada 5,5 mkF va 0,01 Gts chastotada 11 mkF gacha yuk ko‘tarish quvvatiga ega. Foydalanuvchilar sinovdan o'tgan kabelning haqiqiy uzunligi va sig'imi asosida mos chastota diapazonini moslashuvchan tarzda tanlashlari mumkin. Izolyatsiya jarayoni va dasturiy ta'minot algoritmlarini optimallashtirish orqali yangilangan asbobning umumiy yuk ko'tarish qobiliyati 25% ga oshirildi.
Sof chiqish to'lqin shakli va xavfsizlik himoyasi ajralmas hisoblanadi
Tanlashda kuchlanish va quvvatga qo'shimcha ravishda chiqish to'lqin shakli sifati ham muhim ahamiyatga ega. Standart sinus to'lqin chiqishining to'lqin shakli sifatiVLF yuqori voltli generatorsinov kuchlanish cho'qqisini to'g'ri qo'llash va buzilishlarni aniqlashning ishonchliligi bilan bevosita bog'liq. Wuhan UHV ning VLF yuqori kuchlanish generatori yuqori chastotali kommutatsiya quvvat manbai texnologiyasiga asoslangan bo'lib, to'lqin shaklini buzish tezligi va chastota barqarorligi uchun aniq texnik xususiyatlarga ega 0,1 Gts sinus to'lqinli kuchlanishni kuchaytiruvchi transformator topologiyasi bilan birgalikda chiqaradi. O'lchov aniqligi 3% ni tashkil qiladi, ijobiy va salbiy tepalik kuchlanish xatolari 3% dan oshmaydi va to'lqin shaklining buzilishi 5% dan oshmaydi. Taxminan sinus to'lqinlarni yaratish uchun yuqori voltli kondansatör zaryadlash va tushirishdan foydalanadigan ba'zi texnik echimlar bilan solishtirganda, sof sinus to'lqin chiqishi kabellar ish sharoitida ko'taradigan kuchlanish kuchlanishini yanada aniqroq simulyatsiya qilishi mumkin va eksperimental xulosalar yanada ishonchli.
Xavfsizlik samaradorligini ham e'tiborsiz qoldirib bo'lmaydi. Chidamli kuchlanish sinovi yuqori voltli ishlashga tegishli bo'lib, ovozni himoya qilish mexanizmi uskunani tanlash uchun asosiy talabdir. Wuhan UHV asboblari bir nechta himoya mexanizmlari bilan jihozlangan, jumladan, chiqish qisqa tutashuvidan himoya qilish, haddan tashqari kuchlanishdan himoya qilish, zaryadsizlanishdan himoya qilish va boshqalar. Eksperiment tugagan yoki g'ayritabiiy quvvat uzilishida asbobning avtomatik zaryadsizlanish pallasida tez zaryadsizlanish funksiyasiga ega bo'lishi ayniqsa muhimdir, bu esa sinovdan o'tgan kabelning qolgan yuqori kuchlanishli energiyasini juda qisqa vaqt ichida xavfsiz tarzda chiqarib yuborishi mumkin. Tekshirish moslamasi past kuchlanishli generatorga fotoelektrik nazorat orqali ulanadi, bu xavfsiz va ishonchli foydalanishni ta'minlaydi.
Intellektual yangilanish joyida ishlash samaradorligini oshiradi

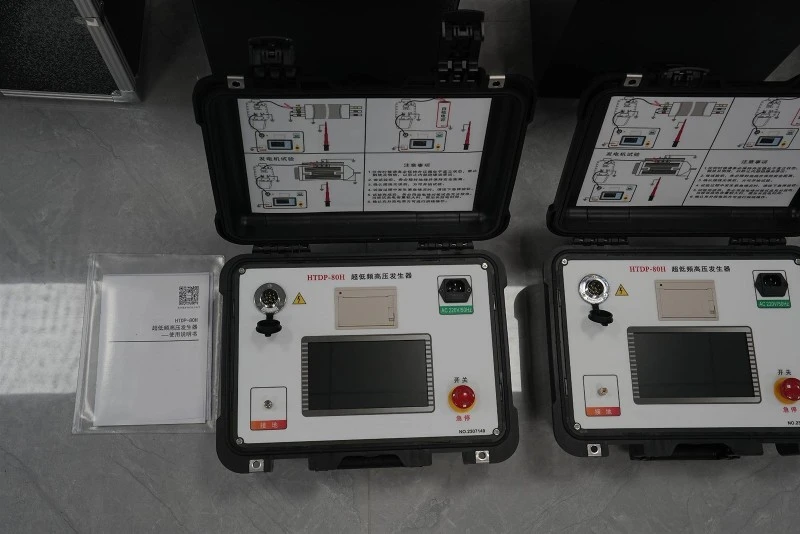

Zamonaviy quvvat sinovlarida ma'lumotlar va kuzatuvga bo'lgan talab kundan-kunga ortib bormoqda. Yangi avlod aqlliVLF yuqori kuchlanish generatoriWuhan UHV kompaniyasi 7 dyuymli sensorli ekranni va import qilingan yuqori tezlikdagi AD olish sxemasini qabul qiladi. Yangi yuqori yorqinlikdagi to'liq rangli sig'imli sensorli ekran kuchli tashqi yorug'lik ostida foydalanuvchining ishlash tajribasini sezilarli darajada yaxshilaydi. Inson va kompyuterning o‘zaro aloqasi interfeysi foydalanuvchilarning ishlash odatlariga ko‘proq mos keladigan rang sxemalari va maketlari bilan qayta ishlab chiqilgan. Foydalanuvchilarga USB flesh-disk orqali tarixiy ma'lumotlarni eksport qilish va standart Word formatidagi test hisobotlarini yaratish uchun yuqori kompyuter dasturlari yordamida ma'lumotlarni ko'rish imkonini beruvchi USB eksport funksiyasi qo'shildi. Mahsulot 60Hz quvvat manbaini qo'llab-quvvatlaydi va turli mamlakatlar va mintaqalarning quvvat chastotasi talablariga moslashadi.
Wuhan UHV Power Technology Co., Ltd minglab kvadrat metr standartlashtirilgan ishlab chiqarish quvvatlariga ega, Xitoyning Optik vodiysi Vuxan shahrida joylashgan. Yuqori kuchlanishli eksperimental zali sinov va kalibrlash uskunalarining to'liq to'plami bilan jihozlangan va barcha mahsulotlar fabrikadan chiqishdan oldin qattiq yukni qarish va aniq kalibrlash jarayonlaridan o'tadi. Tanlov haqida ko'proq ma'lumot olish yoki moslashtirilgan konfiguratsiya echimlari uchun Wuhan UHV ingliz rasmiy veb-saytiga tashrif buyuring ( https://www.uhvtest.com/ ) Yoki maslahat uchun qo'ng'iroq qiling.
