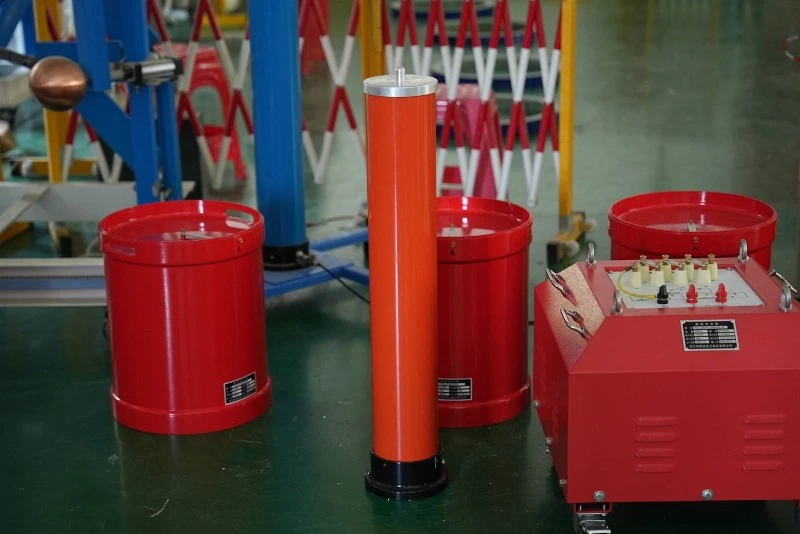

Theketma-ket rezonans sinov qurilmasiodatda o'zgaruvchan chastotali quvvat manbai, qo'zg'atuvchi transformator, reaktor va sig'imli kuchlanish bo'luvchisidan iborat chastotali modulyatsiya va indüktans modulyatsiyasi turlariga bo'linadi. Sinovdan o'tgan mahsulot reaktorning kondansatörü bilan ketma-ket rezonansda ulanadi va kuchlanish bo'luvchisi sinovdan o'tgan mahsulotdagi rezonans kuchlanishini o'lchash va haddan tashqari kuchlanishdan himoya qilish signalini yaratish uchun sinovdan o'tgan mahsulotga parallel ravishda ulanadi.
Rezistorlar, induktorlar va kondensatorlardan tashkil topgan ketma-ket zanjirda sig'im reaktivligi xc induktivlik xl, ya'ni xc{2}}xl ga teng bo'lsa, zanjirdagi u kuchlanish va tok i bir xil bo'lib, zanjir o'zini rezistor sifatida tutadi. Bu hodisa deyiladiketma-ket rezonans; Zanjirda ketma-ket rezonans paydo bo'lganda, impedans Z=R ^ 2 (XC-XL) ^ 2 R dan kam yoki unga teng bo'lsa, umumiy impedans minimallashtiriladi va oqim maksimal qiymatga etadi.
Theketma-ket rezonans sinov qurilmasi quyidagi texnik afzalliklarga ega:
(1) Seriyali rezonans sinov qurilmasi haddan tashqari kuchlanish, haddan tashqari oqim, nol ishga tushirish, tizimni sozlash (fleshover), segmentlangan kuchlanish chiqishi, har bir kuchlanish segmenti uchun mustaqil oldindan o'rnatilgan sinov vaqti, 7- dyuymli haqiqiy rangli sensorli ekran, real vaqt rejimida chop etish va ma'lumotlarni saqlash, kontaktorli chiqish sxemasi, elektr to'xtash joyi xavfsizligini qo'zg'atmasdan sensorli chiqish liniyasi, xavflarni bartaraf etish.
(2) Haddan tashqari kuchlanish, haddan tashqari oqim, har qanday oldindan o'rnatilgan vaqt, standart sinus to'lqin chiqishi, chastota chiqish diapazoni 30 300 Gts dan kam yoki unga teng, chaqnashdan himoyalanishning tezkor javobi.
(3) Keng kuchlanish diapazoniga kirish, keng chastotali kirish, 50 Hz chastotaga moslashish. Jeneratör va sanoat quvvat manbai normal ishlashi mumkin.
(4) To'liq avtomatik ish rejimi.
(5) Bitta o'zgaruvchan chastotali quvvat manbai bir vaqtning o'zida bir nechta o'zgaruvchan chastotali quvvat manbalarining chiqishini nazorat qilishi mumkin va ulardan faqat bittasi ishlashi kerak. Mijozlar birinchi navbatda kichik hajmli to'plamni sotib olishlari mumkin, agar u etarli bo'lmasa, keyinchalik parallel foydalanish uchun bir nechta to'plamlarni sotib olishlari mumkin. Narxlari qulay va foydalanish yanada moslashuvchan.
(6) 110 kV va undan yuqori kabellar uchun quvvat talabi nisbatan yuqori. Musen Electric ichi bo'sh yadroli reaktorlarni, bir nechta seriyali parallel almashtirish usullarini, qancha ketma-ket parallel rejimlarni talab qilishini, bir kishining ishlashini, oson demontaj va yig'ish va harakatchanlikni, og'irlik va foydalanish muammolarini hal qiladi.
Theketma-ket rezonans sinov qurilmasi10kV, 35kV, 110kV, 220kV va 500kV polietilen oʻzaro bogʻlangan quvvat kabellarini oʻzgaruvchan tokga chidamli kuchlanishni sinovdan oʻtkazish, oʻzgaruvchan tokni GIS (toʻliq yopiq izolyatsiyalangan podstantsiya) ning kuchlanish sinovini oʻtkazish, yuqori quvvatli quvvatli va yuqori chastotali mahsulotlarni profilaktik sinovdan oʻtkazish uchun javob beradi. sinovdan o'tkazish. Katta transformatorlar va generator majmualarining kuchlanish sinovlari, quvvat transformatorlarining induksion kuchlanish sinovlari.
