Series rezonans AC chidamli kuchlanish sinov qurilmasi? Wuhan UHV ishlab chiqarishga ixtisoslashganAC kuchlanishiga chidamli qurilmalar, keng mahsulot variantlari bilan. AC chidamli kuchlanish qurilmalarini qidirayotganda, Wuhan UHV ni tanlang.
AC yuqori kuchlanishli seriyali rezonans sinov qurilmasi aketma-ket rezonans sinov qurilmasiquvvat chastotasi seriyali rezonansini yaratish va quvvat chastotasini sinov kuchlanishini olish uchun sozlangan induktorlar va yuk kondensatorlaridan foydalanadi. Seriyali rezonans izolyatsiya transformatori, chastota va kuchlanishni tartibga soluvchi quvvat manbai, qo'zg'atuvchi transformator, reaktor va sig'imli kuchlanish ajratgichdan iborat. Sinov namunasining kondensatori va reaktori ketma-ket rezonansli ulanishni hosil qiladi; Sinov namunasidagi rezonans kuchlanishni o'lchash va haddan tashqari kuchlanishdan himoya qilish signalini ta'minlash uchun kuchlanish bo'luvchi sinov namunasiga parallel ravishda ulanadi; Chastotani modulyatsiya qilish quvvatining chiqishi qo'zg'atuvchi transformator orqali ketma-ket rezonans davriga ulanadi, bu ketma-ket rezonans uchun qo'zg'alish quvvatini ta'minlaydi.
Theo'zgaruvchan chastotali seriyali rezonans sinov qurilmasiumumiy sinov asboblaridan farq qiladi va uning eng katta xususiyati shundaki, bir xil jihozlar toʻplamidan turli elektr qurilmalarning oʻzgaruvchan tok kuchlanishiga chidamliligini tekshirish uchun foydalanish mumkin, masalan, oʻzaro bogʻlangan kabellar, transformatorlar va h.k. GIS, Elektr dvigatellari va generatorlari, shuningdek, ushbu tanlov katalogida taqdim etilgan odatiy va tez-tez ishlatiladigan modellarga qoʻshimcha ravishda foydalanuvchilar tanlashi uchun namunaviy diapazon va konfiguratsiya sxemalarini talab qiladi. turli hududlar, foydalanuvchilar va namunalarning sinov talablariga javob berish.
Biz bilamizki, kontaktlarning zanglashiga olib keladigan chastotasi f=1/2 p√ LC bo'lganda, zanjirda rezonans paydo bo'ladi va sinov namunasidagi kuchlanish qo'zg'alish transformatorining yuqori kuchlanishli uchining chiqish kuchlanishidan Q ga teng. Q - bu tizim sifat koeffitsienti, bu kuchlanish rezonansining ko'pligi bo'lib, odatda o'ndan yuzlab yoki undan ko'p. Birinchidan, kontaktlarning zanglashiga olib keladigan ketma-ket rezonansni qo'zg'atish uchun o'zgaruvchan chastotali quvvat manbaining chiqish chastotasini sozlang va keyin namunaviy kuchlanishning sinov qiymatiga erishish uchun kontaktlarning zanglashiga olib kelishi sharti bilan o'zgaruvchan chastotali quvvat manbai chiqish kuchlanishini sozlang. Devrenning rezonansi tufayli o'zgaruvchan chastotali quvvat manbaining kichikroq chiqish kuchlanishi sinov namunasi CX da yuqori sinov kuchlanishini yaratishi mumkin.
1-rasm Seriyali rezonansning sxematik diagrammasi
Theo'zgaruvchan chastotali seriyali rezonans sinov qurilmasiWuhan UHV tomonidan ishlab chiqilgan seriyali rezonans printsipidan foydalanadi. U ketma-ket rezonans zanjirini qo'zg'atish uchun qo'zg'atuvchi transformatordan foydalanadi, o'zgaruvchan chastotali regulyatorning chiqish chastotasini sozlaydi va kontaktlarning zanglashiga olib keladigan indüktansı L va sinov namunasi C ketma-ket rezonansga olib keladi. Rezonans kuchlanish sinov namunasiga qo'llaniladigan kuchlanishdir. Chastotani konvertatsiya qiluvchi rezonans sinov qurilmasi energetika, metallurgiya, neft va kimyo muhandisligi kabi sohalarda keng qo'llaniladi va yuqori{3}}sig'imli, yuqori-kapasitiv namunalarni topshirish va profilaktika sinovlari uchun javob beradi.

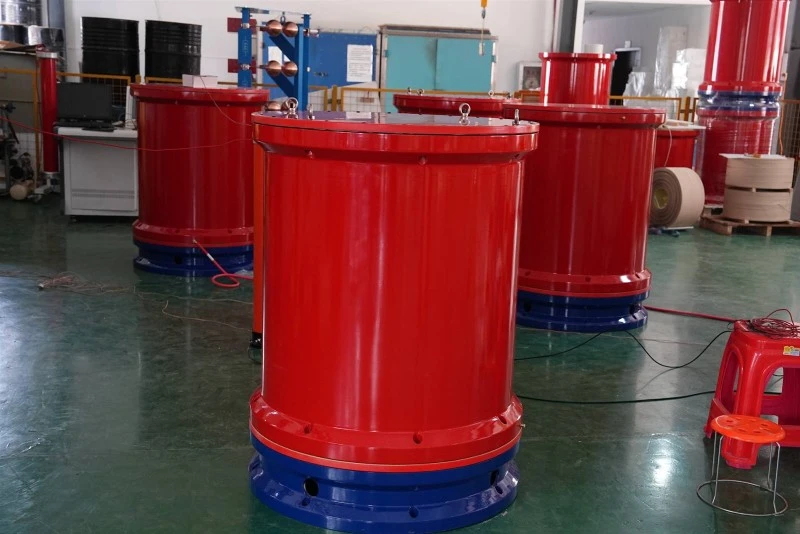

Theketma-ket rezonans kuchlanishga chidamli qurilmaasosan chastota konvertori regulyatori, qoʻzgʻatuvchi transformator, yuqori{0}}kuchlanish reaktori, yuqori{1}}kuchlanish kuchlanishini ajratuvchi va hokazolardan iborat. Oʻzgaruvchan chastotali regulyatorlar ikki toifaga boʻlinadi: 20KVt va undan yuqori quvvatli ish stoli kontrollerlari va 20KV va undan past quvvatli portativ quti kontrollerlari; U nazorat qiluvchi va filtrdan iborat. O'zgaruvchan chastotali regulyatorning asosiy vazifasi 380V yoki 200V AC quvvat chastotasi sinus to'lqinini qattiq amplituda va chastota bilan sozlanishi amplituda va chastota bilan sinus to'lqinga aylantirishdir. Va butun uskunani quvvat bilan ta'minlang. Qo'zg'atuvchi transformatorning vazifasi o'zgaruvchan chastotali quvvat manbai tomonidan kuchlanishni tegishli sinov kuchlanishiga ko'tarishdir. Yuqori kuchlanishli reaktor L rezonans zanjirining muhim elementi hisoblanadi. Quvvat chastotasi 1/(2 p√ LCX) ga teng bo'lsa, u sinov namunasi CX bilan ketma-ket rezonansga uchraydi.
O'zgaruvchan chastotali seriyali rezonans sinov qurilmasi 10KV, 35KV, 110KV, 220KV va 500KV polietilen elektr kabellarining AC chidamli kuchlanish sinovlari uchun javob beradi. 60KV, 220KV va 500KV GIS ning AC chidamli kuchlanish sinovlari uchun javob beradi. Katta transformatorlar va generator to'plamlarining quvvat chastotasiga chidamli kuchlanish sinovlari uchun javob beradi; Quvvat transformatorlari uchun induksiyaga chidamli kuchlanish sinovi; Topraklama qarshiligini o'lchash.
Ko'p yillar davomida seriyali rezonansli qurilmalarni tadqiq qilish va ishlab chiqarishga e'tibor qaratilishi sababli, Wuhan UHV eng yaxshi tanlovdir.o'zgaruvchan chastotali seriyali rezonansli qurilmalartexnologiya, sifat va xizmat ko'rsatish nuqtai nazaridan! Butun mamlakat boʻylab skriningdan soʻng koʻplab professional mijozlar Vuxan ultra-yuqori kuchlanishli oʻzgaruvchan chastotali seriyali rezonans sinov qurilmasini tanladilar. Wuhan UHV birinchi navbatda sifat va birinchi navbatda xizmat mijozlarning maqtoviga sazovor bo'lishi mumkinligiga qat'iy ishonadi!
