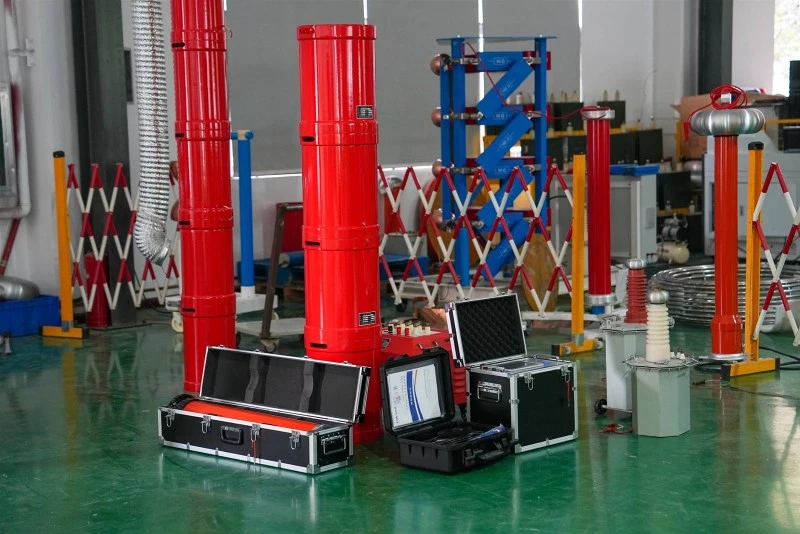

Seriyali rezonans, nomi bilan ham tanilgano'zgaruvchan chastotali seriyali rezonans sinov qurilmasi, o'zgaruvchan chastotali quvvat manbai, qo'zg'atuvchi transformator, reaktor va sig'imli kuchlanish bo'luvchidan iborat. Sinov namunasining kondensatori va reaktori ketma-ket rezonansli ulanishni hosil qiladi; Sinov namunasidagi rezonans kuchlanishni o'lchash va haddan tashqari kuchlanishdan himoya qilish signalini ta'minlash uchun kuchlanish bo'luvchi sinov namunasiga parallel ravishda ulanadi; Chastotani modulyatsiya qilish quvvatining chiqishi qo'zg'alish transformatori orqali ketma-ket rezonans davriga ulanadi va qo'zg'alish quvvatini ta'minlaydi.ketma-ket rezonans.
Ketma-ket rezonansning ta'rifi
Rezistor R, induktor L va kondansatör C bo'lgan o'zgaruvchan tok zanjirida ketma-ket rezonans odatda kontaktlarning zanglashiga olib keladigan har ikki uchida kuchlanish va oqimning turli fazalariga olib keladi. Agar biz kontaktlarning zanglashiga olib keladigan komponentlarining (L yoki C) parametrlarini yoki quvvat chastotasini sozlasak, biz ularning fazalarini bir xil qilishimiz mumkin va butun sxema faqat qarshilik ko'rsatadi. Zanjir shu holatga yetganda, u rezonans deb ataladi. Rezonans holatida kontaktlarning zanglashiga olib keladigan umumiy empedansi uning maksimal qiymatiga etadi yoki unga yaqinlashadi. Rezonansni o'rganishdan maqsad ushbu ob'ektiv hodisani tushunish va uning xususiyatlaridan fan va amaliy texnologiyada to'liq foydalanish, shu bilan birga u keltirishi mumkin bo'lgan zararni oldini olishdir. Ikki turdagi elektron ulanishlar mavjud: ketma-ket rezonans va parallel rezonans. Rezistorlar, induktorlar va kondensatorlardan tashkil topgan ketma-ket zanjirda sig‘imli reaktivlik XC XL, ya’ni XC{8}}XL induktiv reaktivlikka teng bo‘lganda, zanjirdagi U kuchlanish va I tok fazalari bir xil bo‘lib, zanjir sof qarshilik ko‘rsatadi. Ushbu hodisa ketma-ket rezonans deb ataladi (shuningdek, kuchlanish rezonansi deb ham ataladi). Zanjirda ketma-ket rezonans yuzaga kelganda, zanjirning impedansi Z=√ R2+XC-XL2=R, zanjirdagi umumiy impedans minimallashtiriladi va oqim maksimal qiymatiga etadi.
Ketma-ket rezonansning printsipi
O'chirish chastotasida zanjirda rezonans paydo bo'ladi va sinov namunasidagi kuchlanish qo'zg'alish transformatorining yuqori kuchlanish uchining chiqish kuchlanishidan Q marta ko'pdir. Q - bu tizim sifat koeffitsienti, bu kuchlanish rezonansining ko'pligi bo'lib, odatda o'ndan yuzlab yoki undan ko'p. Birinchidan, kontaktlarning zanglashiga olib keladigan ketma-ket rezonansni qo'zg'atish uchun o'zgaruvchan chastotali quvvat manbaining chiqish chastotasini sozlang va keyin namunaviy kuchlanishning sinov qiymatiga erishish uchun kontaktlarning zanglashiga olib kelishi sharti bilan o'zgaruvchan chastotali quvvat manbai chiqish kuchlanishini sozlang. Devrenning rezonansi tufayli o'zgaruvchan chastotali quvvat manbaining kichikroq chiqish kuchlanishi sinov namunasi CX da yuqori sinov kuchlanishini yaratishi mumkin.
Seriyali rezonansning afzalliklari
1. Kerakli quvvat quvvati sezilarli darajada kamayadi. XB-seriyali seriyali rezonans sinov qurilmasi rezonans hosil qilish uchun rezonans reaktor va sinovdan o‘tgan kondensatordan foydalanadi va shu orqali kerakli yuqori kuchlanish va yuqori oqimni oladi. Butun tizimda elektr ta'minoti faqat tizimning faol iste'mol qismini ta'minlashi kerak. Shuning uchun, sinov uchun zarur bo'lgan quvvat manbai sinov hajmidan atigi 1/Q marta (Q - sifat omili).
2. Uskunaning og'irligi va hajmi sezilarli darajada kamaydi. Ketma-ket rezonansli quvvat manbaida nafaqat katta hajmli yuqori{2}}kuchli kuchlanishni tartibga soluvchi qurilma va oddiy yuqori{3}} quvvat chastotasi sinov transformatori yo'q qilinadi, balki rezonans qo'zg'atuvchi quvvat manbai sinov sig'imining atigi 1/Q qismini talab qiladi, bu tizim og'irligi va hajmini sezilarli darajada kamaytiradi, odatda oddiy sinov qurilmalarining 1/5-1/10 qismini tashkil qiladi.
3. Chiqish kuchlanishining to'lqin shaklini yaxshilang. Rezonansli quvvat manbai - rezonansli filtrlash davri bo'lib, u chiqish kuchlanishining to'lqin shaklining buzilishini yaxshilaydi, yaxshi sinus to'lqinini oladi va harmonik cho'qqilardan kelib chiqqan sinov namunasining noto'g'ri parchalanishini samarali oldini oladi.
4. Katta qisqa tutashuv toklari -buzilish nuqtasini yoqishini oldini oling. Rezonans holatida, sinov namunasi izolyatsiyasining zaif nuqtasi buzilganda, kontaktlarning zanglashiga olib kirishi darhol o'chiriladi (sig'im o'zgaradi, rezonans holatiga mos kelmaydi) va kontaktlarning zanglashiga olib keladigan oqimi odatdagi sinov oqimining 1/Q ga tez kamayadi. Shu bilan birga, parallel rezonans yoki an'anaviy sinov transformatorlari o'zgaruvchan tokning chidamliligini tekshirish uchun ishlatilganda, buzilish oqimi darhol o'nlab marta ortadi. Ikkalasi bilan solishtirganda, qisqa tutashuv toki{6}} buzilish oqimidan yuzlab marta farq qiladi. Shunday qilib, ketma-ket rezonans, nosozlik nuqtasini yoqib yuboradigan katta qisqa tutashuv oqimlari tashvishisiz izolyatsiyaning zaif tomonlarini samarali aniqlashi mumkin.
5. Haddan tashqari kuchlanishni tiklash bo'lmaydi. Sinov namunasi sinishi va chayqalishini boshdan kechirganda, rezonans sharoitlarining yo'qolishi tufayli yuqori kuchlanish darhol yo'qoladi, yoy darhol o'chadi, qurilmaning himoya davri faollashtiriladi va chiqish uziladi.
