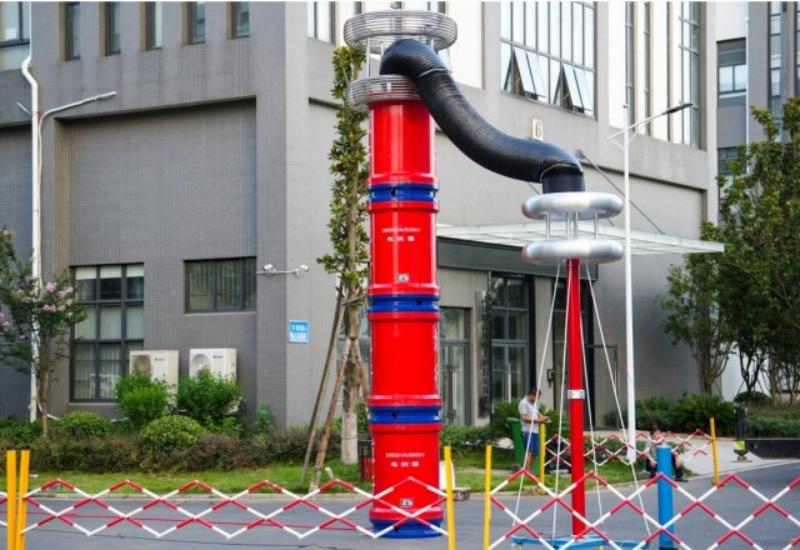

Transformator ishlab chiqaruvchi korxonalarni zavod sinovlari jarayonida tanlasho'zgaruvchan chastotali seriyali rezonans sinov uskunalarimahsulot sifatini baholashning to'g'riligiga bevosita ta'sir qiluvchi asosiy qarordir. Kabellar va GIS kabi sig'imli uskunalarning kuchlanishga chidamliligi sinovidan farqli o'laroq, transformator sinovi ketma-ket rezonansli qurilmalarga uchta maxsus talabni qo'yadi: chastota qamrovi diapazoni, sinov funksiyasining integratsiyasi va katta sig'imli o'tkazish qobiliyati. Wuhan UHV Power Technology Co., Ltd. ("Wuhan UHV" deb nomlanadi) qariyb 22 yil davomida yuqori{4}}voltajli elektr o'lchash sohasida chuqur shug'ullanadi. Uning UHV seriyasio'zgaruvchan chastotali seriyali rezonansli AC chidamli kuchlanish qurilmasiva UHV (Vt) qisman zaryadsizlangan o'zgaruvchan chastotali rezonans sinov tizimi o'z texnologiyasini transformator sinovining maxsus xususiyatlariga muntazam ravishda moslashtirdi.
Chastota qamrovi: 100Hz-300Hz qattiq chegara hisoblanadi
Transformatorlarning zavod sinovi ikkita asosiy tarkibni o'z ichiga oladi: o'zgaruvchan tokning asosiy izolyatsiya kuchini kuchlanish sinovi va induksiya burilish izolyatsiyasining kuchlanish sinoviga chidamliligi. Induksion chidamli kuchlanish sinovi 100 Gts dan 300 Gts gacha bo'lgan chastota diapazonida o'tkazilishi kerak -, bu transformator sinovi va kabel sinovi o'rtasidagi chastota talablarining asosiy farqidir.
An'anaviy chastotaning chiqish diapazonio'zgaruvchan chastotali seriyali rezonansli qurilma30Hz-300Hz ni tashkil qiladi, lekin bu chastota diapazonining nominal qamroviga ega bo'lgan barcha qurilmalar 100 Gts dan yuqori quvvatni barqaror ravishda chiqara olmaydi. Chastota qanchalik baland bo'lsa, reaktorning induktivligi shunchalik katta bo'ladi va tizimning reaktor parametrlarini loyihalash va rezonansni sozlash aniqligiga nisbatan qat'iy talablari. Wuhan UHV seriyali o'zgaruvchan chastotali quvvat manbai DSP platformasi texnologiyasini qabul qiladi, chastotani sozlash o'lchamlari 0,1 Gts gacha va chastota barqarorligi 0,1% ichida nazorat qilinadi, bu 100Hz-300Hz to'liq chastota diapazonida aniq rezonans va barqaror chiqishni ta'minlaydi. Bu sinov chastotasini to'g'ri nazorat qilish va transformator induksiyasiga chidamli kuchlanish sinovida chastotaning og'ishidan kelib chiqadigan kuchlanish buzilishining oldini olish uchun bevosita texnik yordam beradi.
Bitta mashinadan ikki-foydalanish: AC chidamli kuchlanish va induktiv qarshilik kuchlanishi uchun integratsiyalashgan yechim
Agar transformator zavodi mos ravishda o'zgaruvchan tok va induksiyaga chidamli kuchlanish uchun ikkita sinov uskunasini jihozlasa, u nafaqat xarid xarajatlarini oshiradi, balki qimmatbaho zavod maydoni va uskunalarni boshqarish resurslarini ham egallaydi. Agar asbob-uskunalar to'plami bir vaqtning o'zida ikkita sinov talablariga javob bersa, bu investitsiyalarning daromadliligini sezilarli darajada yaxshilaydi.
Wuhan UHV seriyasio'zgaruvchan chastotali seriyali rezonansli qurilmareaktorlarning ketma-ket parallel kombinatsiyasi va o'zgaruvchan chastotali elektr ta'minotining keng polosali tartibga solish qobiliyati orqali ish rejimlarini moslashuvchan tarzda almashtirishi mumkin, bu esa transformatorning asosiy izolyatsiyasi va burilish izolyatsiyasini har tomonlama baholashga erishadi. 220kV va undan yuqori kuchlanish darajasiga ega bo'lgan katta transformatorlar uchun qisman tushirishni aniqlash zavod sinovlari uchun majburiy variant hisoblanadi. Vuxan UHV tomonidan ishga tushirilgan UHV (Vt) qisman zaryadsizlangan o'zgarmaydigan chastotali rezonans sinov tizimi 1000 kV va undan past kuchlanishli transformatorlarning induksiyaga chidamli kuchlanish va qisman deşarj sinovlari uchun maxsus ishlab chiqilgan bo'lib, ketma-ket rezonansga chidamli kuchlanish va qisman bo'lmagan zaryadsizlanishni o'lchash funktsiyalarini birlashtiradi. Tizim sinov tizimining mahalliy zaryadsizlanishi 5pC dan kam bo'lishini ta'minlash uchun yuqori aniqlikdagi chiziqli quvvat kuchaytirgich printsipini qabul qiladi, bu esa uskunaning aralashuvi natijasida transformatorning qisman zaryadsizlanishini aniqlash natijalarini noto'g'ri baholashdan samarali ravishda qochishadi.
Katta hajmli yuk: katta transformatorlarning sig'im talablariga mos keladi
Katta quvvat transformatorlarining ekvivalent sig'imi bir necha mikrofaradga yoki undan ham yuqoriroq bo'lishi mumkin va zarur reaktiv quvvat induksiyaga chidamli kuchlanish sinov chastotasida (100Hz-300Hz) juda katta. Tanlashda nafaqat uskunaning nominal kuchlanishini hisobga olish kerak, balki u maqsadli chastotada doimiy ravishda etarli reaktiv quvvatni chiqarishi mumkinligiga e'tibor berish kerak.
Wuhan UHV seriyali o'zgarmaydigan chastotali elektr ta'minotining nominal chiqish quvvati 4 kVt dan 630 kVtgacha bo'lgan keng doirani qamrab oladi va tarqatish transformatorlaridan 500 kV darajadagi katta quvvat transformatorlarigacha bo'lgan turli sinov ehtiyojlariga moslasha oladi. Texnik parametrlar konfiguratsiya sxemalari turli kuchlanish darajalari transformatorlari uchun ko'rsatilganligini ko'rsatadi. Misol uchun, UHV-50/50 modeli 1000 kVA va undan past bo'lgan 10 kV kuchlanishli transformatorlarni kuchlanish sinovidan o'tkazish uchun javob beradi, yuqori kuchlanish darajasidagi kattaroq transformatorlar esa mos keladigan tizim konfiguratsiyasiga ega. Qurilma 60 daqiqa davomida to'liq quvvatda uzluksiz ishlashni qo'llab-quvvatlaydi, uzoq vaqt talab qiladigan transformator sinovining amaliy talablariga javob beradi.
Sifat omili va to'lqin shakli sifati: sinov natijalarining aniqligini ta'minlash
ning sifat omili Q qiymatiketma-ket rezonansli qurilmato'g'ridan-to'g'ri tizim samaradorligi va sinov kuchlanishining to'lqin shakli sifatiga ta'sir qiladi. Q qiymati qanchalik baland bo'lsa, kerakli qo'zg'alish kuchi qanchalik kichik bo'lsa, tizim harorati ko'tariladi va rezonans filtrlash effekti shunchalik yaxshi bo'ladi. Wuhan UHV seriyali qurilmalarning sifat koeffitsienti 30-90 ga yetishi mumkin va rezonans kuchlanish to'lqin shakli 1,0% dan kam yoki teng bo'lgan to'lqin shaklidagi buzilish tezligi bilan sof sinus to'lqinidir. Sof sinov kuchlanish to'lqin shakli transformatorning ish sharoitlarini chinakamiga taqlid qilishi, harmonikadan kelib chiqqan sinov namunasining izolyatsiyasiga qo'shimcha zarar etkazmaslik va sinov natijalarining ob'ektivligi va aniqligini ta'minlashi mumkin.
Transformator ishlab chiqaruvchi korxonalar uchun tanlasho'zgaruvchan chastotali seriyali rezonans test tizimiasosan transformatorlarning maxsus sinov talablariga to'g'ri mos keladigan tizim yechimini tanlash bilan bog'liq. Chastota qamrovi, funktsional integratsiya, sig'imning mosligi va to'lqin shakli sifati - bu to'rt o'lchov umumiy tarzda uskunaning transformator zavodi sinovlarida o'z qiymatini bajara olishini aniqlaydi. Wuhan UHV, qariyb 22 yillik sanoat to'planishiga va bir qator mahsulot sxemalariga tayanib, transformator zavodlariga bozor tomonidan tasdiqlangan texnik variantlarni taqdim etadi.
