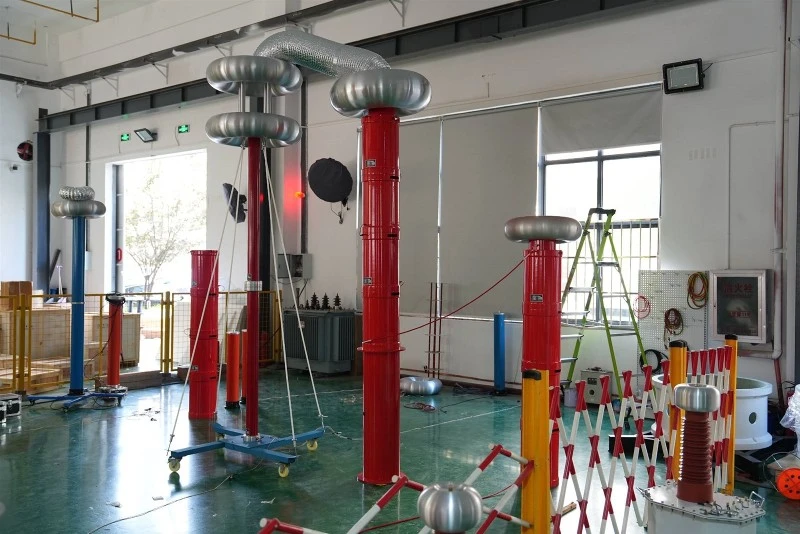

Quvvat chastotasi rezonansiga chidamli kuchlanish moslamasi
Thequvvat chastotasi rezonans qurilmasiasosan 6kV-500kV yuqori-kuchlanishli oʻzaro{7}}bogʻlangan kabellar, 6kV-500kV transformatorlar, generatorlar, GIS va SF6 kalitlari va boshqa yuqori quvvatli-voltajli uskunalar, masalan, shinalar, shinalar, vallar kabilarni oʻzgaruvchan tokga chidamli kuchlanishni sinash uchun ishlatiladi. transformatorlar. Quvvat chastotasi seriyali rezonansini hosil qilish va quvvat chastotasi sinov kuchlanishini olish uchun sozlangan induktorlar va yuk kondensatorlaridan foydalanadigan qurilma. Seriyali rezonans sinov uskunalari energetika, metallurgiya, neft va kimyo muhandisligi kabi sohalarda keng qo'llaniladi va yuqori quvvatli, yuqori kuchlanishli sig'imli namunalarni topshirish va profilaktika sinovlari uchun javob beradi.
L - sozlanishi CX reaktorining induktivligi - sinov ob'ektining sig'imi
R - Sozlanishi mumkin boʻlgan reaktorning faol yoʻqolishi, sinovdan oʻtgan obʼyektning dielektrik yoʻqolishi va zanjirning toʻliq yoʻqolishi asosida hisoblangan ekvivalent seriyali qarshilik.
Ketma-ket zanjirdagi sozlanishi reaktorning induktivligini shunday sozlangki, uning f quvvat chastotasidagi induktivligi XL yuk kondensatorining XCX sig'imiga teng bo'lsin. Bu nuqtada to'liq rezonansga erishiladi va reaktivning induktivligi rezonans nuqtasida L indüktans hisoblanadi. Zanjir to'liq rezonansga ega bo'lganda,
CX yuk sig'imi asosan doimiydir. L to'liq rezonans L0 ga erishish uchun sozlanganda, IX o'rnatiladi. Kerakli UC qiymatiga erishilganda, chidamli kuchlanish sinovi boshlanadi.
To'liq ketma-ket rezonansda quvvat manbai faqat IX ni o'rnatish uchun UJni ta'minlaydi va COS P=1 bilan PJ{0}}UJIX qo'zg'atuvchi quvvati kontaktlarning zanglashiga olib keladigan va barqaror rezonansni saqlab turgan holda, kontaktlarning zanglashiga olib keladigan keng qamrovli faol yo'qotilishi IX2R ni yengib chiqadi.Seriyali rezonanskuchlanish kompensatsiyasi yoki past kuchlanish qo'zg'alishi natijasida yuzaga keladigan rezonansdir.
ning asosiy xususiyatlariquvvat chastotasi rezonansiga chidamli kuchlanish qurilmasi
Due to full compensation of resonant reactive power, the power of the power supply and equipment is only less than 1/10 of the required capacity of the tested object (1/Q>10); Qurilma kichik hajmga, engil vaznga, katta chiqish quvvatiga ega va kichik quvvat manbai quvvatini talab qiladi. Bu arzon, ishlatish uchun qulay va xavfsiz foydalanish;
Seriyali rezonans aslida oqim filtrlash davri bo'lib, u sinov namunasi orqali o'tadigan oqimni asosan asosiy oqimga aylantiradi va chiqish kuchlanishining to'lqin shaklidagi buzilish tezligi (THD) juda kichik bo'lib, mavjud bo'lgan barcha turdagi AC chidamli kuchlanish uskunasidan ustundir;
Sinov namunasi chaqnagandan yoki singandan keyingi-qisqa tutashuv toki qisqa tutashuvdan oldingi sinov oqimining (1/Q) atigi 1/10 qismini yoki undan kamini tashkil qiladi (1/Q), bu buzilishdan keyin nosozlik nuqtasi shikastlanishining kengayishini samarali oldini oladi;
Chaqnoqdan so'ng darhol yoy avtomatik ravishda o'chadi va kamon o'chirilgandan so'ng rezonans holati kuchlanishini o'rnatish jarayoni nisbatan uzoq davom etadi (soniyalarda), bu kuchlanishning oshib ketishi yoki mikrosoniya va millisekundlik darajadagi vaqtinchalik jarayonlarda haddan tashqari kuchlanishni tiklash xavfini hisobga olmagan holda barqaror holatni o'rnatish jarayonidir.
Sozlash operatsiyasiga ustunlik bering
Eksperimentning xavfsizligini va muammosiz rivojlanishini ta'minlash uchun ketma-ket rezonansga chidamli kuchlanish sinovini o'tkazishda, birinchi navbatda, L ni to'liq rezonans L0 ga erishish uchun ma'lum bir past boshlang'ich qo'zg'alish kuchlanishi UJ0 (odatda bir necha yuz volt) ni sozlash kerak va UC oldindan belgilangan chidamli kuchlanish qiymatiga etgunga qadar ST ning kichik diapazonida kuchlanishni asta-sekin oshiring.
