Podstansiyaga texnik xizmat ko'rsatish va transformatorni topshirish sinovida qo'zg'alish oqimi sinovi temir yadroning to'yinganlik xususiyatlarini va o'rash burilishlari orasidagi izolyatsiya holatini aniqlash uchun asosiy vositadir. Noto'g'ri sinov natijalari sinov hisobotini qayta ishlashga olib kelishi mumkin yoki og'ir holatlarda yashirin xavfga ega bo'lgan noto'g'ri transformatorlar ishga tushirilishi mumkin, bu noto'g'ri ishlash yoki o'rni himoyasini ishlatishdan bosh tortish xavfini tug'diradi. Biroq, bozorda minglab yuandan yuz minglab yuangacha bo'lgan turli xil qurilmalarga duch kelgan holda, ko'plab sinovchilar hanuzgacha saytdagi ehtiyojlarga haqiqatan ham javob beradigan qurilmani qanday tanlashni bilishmaydi.
Tanlashning birinchi kaliti - chiqish kuchlanishi sinovdan o'tgan transformatorning burilish nuqtasi kuchlanishini qoplashi mumkinmi. Bu qo'zg'alish xarakteristikalarini tekshirishda eng qat'iy standartdir - uskunaning maksimal chiqish kuchlanishi sinovdan o'tgan transformatorning burilish nuqtasi kuchlanishidan yuqori bo'lishi kerak, aks holda qo'zg'alish egri chizig'i to'yinganlik zonasiga kirishdan oldin kesiladi va burilish nuqtasi ma'lumotlarini to'liq olish mumkin emas. 35 kV va undan past kuchlanishni an'anaviy himoya qilish yoki o'lchash uchun CT/PT, odatda yuzlab volts oralig'ida burilish nuqtasi kuchlanishiga ega, 0 dan 2500 V gacha bo'lgan chiqish imkoniyatlariga ega an'anaviy quvvat chastotali uskunalari tomonidan osonlik bilan ishlov berilishi mumkin. Agar yuqori voltli yoki TP darajasidagi vaqtinchalik himoya CTga duch kelsa, burilish nuqtasi kuchlanishi o'nlab kilovoltgacha bo'lishi mumkin va an'anaviy quvvat chastotasi uskunalari kuchlanishning yuqori chegarasi to'liq tortilgan bo'lsa ham, uni boshqara olmaydi. Past chastotali usul (chastotani o'zgartirish usuli) uskunasining nominal chiqish kuchlanishi faqat 0 dan 180 Vrms gacha bo'lsa-da, u 30 kV dan 60 kV gacha bo'lgan ekvivalent burilish nuqtasi kuchlanish sinov qobiliyatini yaxshilashi mumkin. Shu bilan birga, mashinaning umumiy og'irligi 9 kg ichida nazorat qilinishi mumkin, bu tez-tez o'tishni talab qiladigan ish stsenariylariga mos keladi. Texnik marshrutni tanlash mohiyatan "yuqori oqim chiqishi qobiliyati" va "yuqori burilish nuqtasini qoplash qobiliyati" o'rtasidagi kelishuvdir: CT bir martalik oqim sinovini tez-tez bajaradigan foydalanuvchilar an'anaviy quvvat chastotasi usuli uskunasini tanlashlari kerak, yuqori kuchlanishli transformatorlarga texnik xizmat ko'rsatish vazifalariga e'tibor qaratadigan foydalanuvchilar past chastotali usul uskunasining xavfsizligi va ko'chmaligi bo'yicha ko'proq afzalliklarga ega.

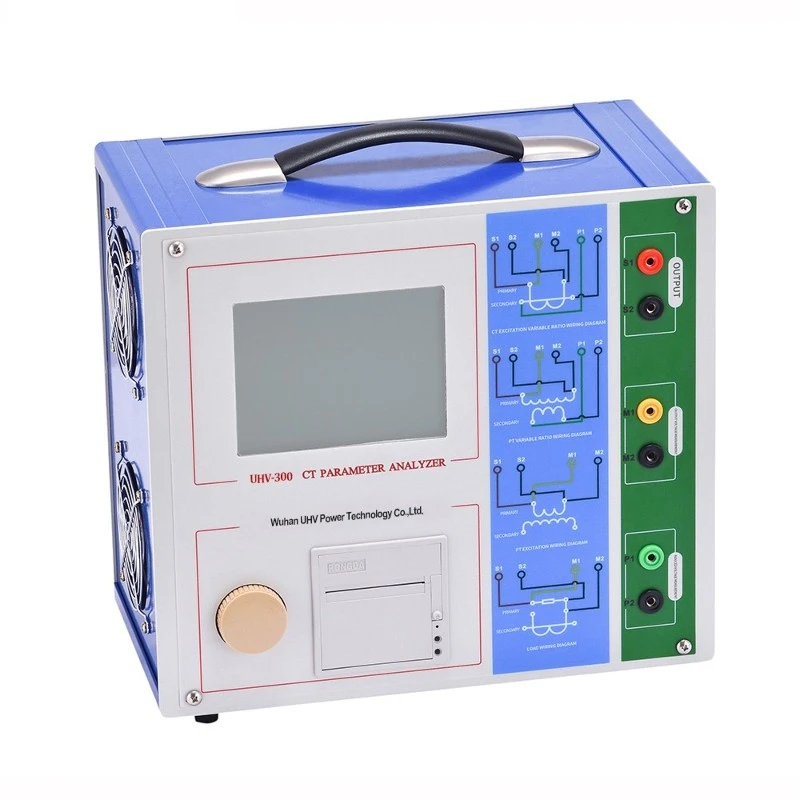

Ikkinchi o'lchov - funktsional integratsiya. Qo'zg'alish xarakteristikasi sinovi transformator parametrlarini aniqlash zanjirida faqat bitta bo'g'in bo'lib, transformatsiya nisbati, kutupluluk, ikkilamchi o'rash DC qarshiligi va ikkilamchi kontaktlarning zanglashiga olib keladigan yuki kabi loyihalar ham parvarishlash vaqtida bajarilishi kerak. Har bir loyihani boshqa asbob va simlarni qayta ulash bilan sinab ko'rish kerak bo'lsa, saytdagi samaradorlik sezilarli darajada kamayadi. Misol tariqasida Wuhan UHV Power Technology Co., Ltd kompaniyasining CT parametr analizatorini olib, u qo'zg'alish xarakteristikasi egri chizig'i, transformatsiya nisbati, qutblilik, ikkilamchi o'rashning doimiy qarshiligi va ikkilamchi kontaktlarning zanglashiga olib keladigan haqiqiy yuki kabi bir nechta sinov funktsiyalarini birlashtiradi va bitta sim bilan ko'p parametrlarni aniqlashni yakunlashi mumkin. Qo'zg'alish xarakteristikasi sinov bosqichida uskuna kuchlanishning chiqish to'lqin shaklining past buzilishiga ega bo'lgan yuqori barqarorlikdagi kuchlanishni tartibga solish moduli bilan jihozlangan. Yuqori aniqlikdagi kuchlanishli oqim sinxron namuna olish moslamasi bilan birgalikda u avtomatik ravishda silliq va to'liq volt amper xarakteristikasi egri chizig'ini chizadi va burilish nuqtasi o'rnini aqlli ravishda aniqlaydi. Himoya darajasidagi KT uchun uskuna 5% va 10% xato egri chiziqlarini qo'shimcha hisoblashi mumkin, bu esa CT himoya qurilmasining xato talablariga javob berishini aniqlash uchun to'g'ridan-to'g'ri ma'lumotlar bazasini ta'minlaydi. Kompaniya signalni qabul qilishda yuqori aniqlikdagi DAC va yuqori tezlikdagi ADC arxitekturasini qabul qiladi, adaptiv oqimni kuchaytirish algoritmi bilan birgalikda, hatto 1mA gacha bo'lgan qo'zg'alish oqimlarida ham chiziqli bo'lmagan burilish nuqtalarini aniq ushlab turadi.
Uchinchi o'lchov - bu joylarda moslashuvchanlik va ishlab chiqarish korxonalarini texnik qo'llab-quvvatlash qobiliyati. Substansiyalar va elektr stantsiyalarining elektromagnit muhiti murakkab va uskunaning shovqin sharoitida ma'lumotlar barqarorligini saqlab turishi eksperimental xulosalarning ishonchliligiga bevosita ta'sir qiladi. Wuhan UHV sinov qurilmasi to'plangan ma'lumotlarni filtrlash va to'g'rilash uchun signalni qayta ishlash bosqichida raqamli signalni qayta ishlash algoritmlaridan foydalanadi va bitta LCD displeyda sinov kuchlanishi, oqim va egri grafiklarni real vaqt rejimida ko'rsatishni qo'llab-quvvatlaydi. Ma'lumotlarni saqlash nuqtai nazaridan, tarixiy ma'lumotlarni oson taqqoslash va test hisobotlarini tayyorlash uchun aloqa interfeysi orqali bir nechta test yozuvlari to'plami saqlanishi va kompyuterga eksport qilinishi mumkin. Butun mashina turli sinov maydonchalari o'rtasida uzatish uchun mos bo'lgan mustahkam qobiqli portativ tuzilmani qabul qiladi.
Tanlashda korxona darajasidagi "parametrik bo'lmagan omillar" ga e'tibor qaratish lozim. Wuhan UHV Power Technology Co., Ltd. ISO 9001 sifat menejmenti tizimi sertifikatidan o'tgan milliy miqyosda tan olingan yuqori texnologiyali korxonadir. Bir nechta mahsulotlar Milliy elektr quvvati uskunalari va asboblar sifatini nazorat qilish va tekshirish markazining turdagi sinovlaridan o'tdi va sinov hisobotlarini oldi. Sanoat darajasida kompaniya MSK Xitoy Elektr Kengashiga qo'shildi va uning mahsulotlari amaliy stsenariylarda ham foydalanuvchilarning doimiy fikr-mulohazalarini oldi. Muayyan hududdagi 220 kV podstansiyani kompleks o'z-o'zini ta'mirlash loyihasida sinov xodimlari o'zlariningKT parametrlari analizatoribir nechta CT guruhining qo'zg'alish xususiyatlarini va transformatsiya nisbatlarini tekshirishni yakunlash. Bitta o'tkazgichda bir nechta testlarni bajarishning ishlash usuli takroriy uzilishning ish yukini kamaytirdi. Oldindan foydalanish stsenariylaridan olingan bu fikr ko'pincha qog'oz parametrlariga qaraganda ko'proq mos yozuvlar qiymatiga ega.
Oxir oqibat, qo'zg'alish oqimini sinovdan o'tkazish uskunasini tanlash uchun hamma narsaga mos keladigan javob yo'q. Chiqish kuchlanishining burilish nuqtasi kuchlanishini qoplaydimi, uskunadan foydalanish mumkinligini aniqlaydi, funktsional integratsiya joyida samaradorlikni aniqlaydi va sifat menejmenti tizimi va ishlab chiqaruvchi korxonaning haqiqiy xizmat ko'rsatish qobiliyati jihozni uzoq vaqt davomida ishlatish mumkinligini aniqlaydi. Ushbu uch o'lchovni aniqlab, tanlash yo'nalishi tabiiy ravishda aniq bo'ladi.
