Yuqori kuchlanishli elektr jihozlarining o'zgaruvchan tok kuchlanishiga chidamliligi sinovida,ketma-ket rezonans sinov tizimisanoatda asosiy tanlovga aylandi. Q koeffitsienti (sifat omili) rezonansli tizimlarning ishlashini o'lchashning asosiy parametri sifatida tajribalar samaradorligiga, asbob tanlashga va sinov natijalarining ishonchliligiga bevosita ta'sir qiladi. Haqiqiy ehtiyojlar asosida tegishli Q omilini qanday tanlash mumkin? Wuhan UHV Power Technology Co., Ltd (keyingi o'rinlarda "Wuhan UHV" deb yuritiladi) texnik mutaxassislari energiya ishchilari uchun tizimli tanlash bo'yicha ko'rsatmalar berish uchun ko'p yillik sanoat tajribasini birlashtiradi.
1, Q omil: rezonansli tizimlarning "samaradorlik shkalasi"
Q omil - rezonansli kontaktlarning zanglashiga olib keladigan energiyani saqlashning energiya sarfiga nisbatini tavsiflovchi o'lchovsiz parametr. Uning qiymati qanchalik baland bo'lsa, rezonans paytida kuchlanishni kuchaytirish effekti shunchalik muhim bo'ladi va tizimning quvvat manbaiga bog'liqligi shunchalik past bo'ladi. Inketma-ket rezonans sinov qurilmasi, Q qiymati bevosita uchta asosiy ishlash ko'rsatkichini aniqlaydi:
Birinchidan, quvvat quvvatiga bo'lgan talab. Rezonans holatida eksperiment uchun zarur quvvat manbai sinov quvvatining atigi 1/Q qismini tashkil qiladi. Q=30 bilan tizimni misol tariqasida oladigan bo'lsak, 100kVA sinov quvvatini bajarish uchun atigi 3,3 kVA quvvat sarfi kerak bo'ladi va energiya tejovchi ta'siri juda muhim.
Ikkinchidan, uskunaning hajmi va og'irligi. Quvvat sig'imi sezilarli darajada kamayganligi sababli, rezonansli qo'zg'alish quvvat manbalari faqat sinov quvvatining 1/Q qismini talab qiladi, tizimning umumiy og'irligi va hajmini oddiy quvvat chastotasi sinov qurilmalarining 1/10 dan 1/30 gacha kamaytiradi. Bu joyida sinovning o'tkazilishi uchun hal qiluvchi ahamiyatga ega.
Uchinchidan, qisqa tutashuvdan himoya qilish qobiliyati. Sinov namunasining izolyatsiyasining zaif nuqtasi buzilganda, rezonans davri darhol o'chiriladi va kontaktlarning zanglashiga olib keladigan oqimi tezda normal sinov oqimining 1 / Q ga tushadi, bu esa noto'g'ri nuqtaning yuqori oqim yonishini oldini oladi.
2, Eksperimental stsenariy asosida Q omilini qanday tanlash mumkin?
Wuhan UHV texnologiyasi shuni ta'kidlaydiki, Q omilini tanlashda uchta o'lchovni har tomonlama ko'rib chiqish kerak: sinov namunasi turi, sinov kuchlanish darajasi va saytdagi sharoit.
1. Sinov namunasining sig'imi asosiy belgilovchi omil hisoblanadi
Sinov namunasining sig'imi rezonans chastotasiga ta'sir qiluvchi eng muhim omil hisoblanadi. Kapasitans qanchalik katta bo'lsa, tizim tomonidan talab qilinadigan reaktiv quvvat shunchalik yuqori bo'ladi va Q qiymatiga mos keladigan talab ham ortadi. Misol uchun, uzoq masofali yuqori voltli kabellar uchun (masalan, 10km yoki undan ko'p), odatda bir nechta reaktorlarni parallel ravishda ulash talab qilinadi va rezonans o'rnatilishini ta'minlash uchun tizim Q qiymati yuqori darajaga yetishi kerak. Wuhan UHV mahsulot parametrlari shuni ko'rsatadiki, uning qurilmasining Q qiymati f=45Gts chastotada 30 dan yuqori bo'lishi mumkin, shu bilan birga tizim sifat koeffitsienti maksimal yuk ostida 20 dan yuqori bo'lib qolishi va turli sig'im namunalarining sinov talablariga to'liq javob berishi mumkin.
2. Voltaj darajasi Q qiymatining pastki chegarasini belgilaydi
Har xil kuchlanish darajalariga ega uskunalar sinov kuchlanishining barqarorligi uchun turli talablarga ega. Quvvat transformatorlari, GIS va kuchlanish darajasi 220 kV va undan yuqori bo'lgan boshqa uskunalar uchun yuqori sinov kuchlanishi va qat'iy aniqlik talablari rezonans kuchlanish to'lqin shaklining tozaligini ta'minlash uchun yuqori Q qiymatlarini talab qiladi. Vuxan ultra yuqori kuchlanishli seriyali rezonansli qurilmaning chiqish kuchlanish to'lqin shakli buzilish tezligi 1% dan kam yoki unga teng bo'lgan sinus to'lqinidir. Ushbu indikatorning amalga oshirilishi tizim Q qiymati bilan chambarchas bog'liq - Q qiymati qanchalik baland bo'lsa, filtrlash effekti shunchalik yaxshi va to'lqin shakli sifati yaxshi bo'ladi.
3. Saytdagi atrof-muhit sharoitlarini e'tiborsiz qoldirib bo'lmaydi
Joydagi elektromagnit shovqin va harorat va namlik kabi atrof-muhit omillari ham Q qiymatlarining haqiqiy ishlashiga ta'sir qiladi. Wuhan UHV, podstansiyalar kabi kuchli shovqin muhitida sinovlarni o'tkazishda, joydagi elektromagnit parazitning 50 dB dan past bo'lishini ta'minlash kerakligini taklif qiladi; shu bilan birga, uskuna -20 darajadan 55 darajagacha va 3000 metrdan ortiq bo'lmagan balandlikda barqaror ishlashi kerak. Atrof-muhitga moslashish qanchalik kuchli bo'lsa, tizimning haqiqiy Q qiymatini ushlab turish darajasi shunchalik yuqori bo'ladi.
3, Q-qiymati va uskunani tanlash o'rtasidagi bog'liqlik munosabatlari
Q omili izolyatsiya qilingan texnik ko'rsatkich emas, u boshqa parametrlar bilan birgalikda uskunani tanlashning to'liq mantiqiyligini tashkil qiladi.

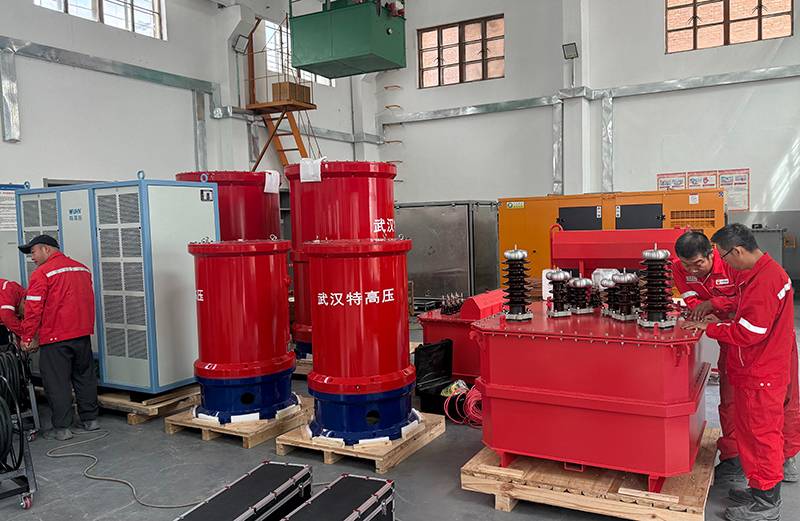

Imkoniyatlarni moslashtirish nuqtai nazaridan, Wuhan UHV ning nominal sig'im diapazoniketma-ket rezonansli qurilma75kVA dan 10000kVA gacha (sozlanishi mumkin) va nominal kuchlanish 800kV gacha yetishi mumkin. Tanlashda qurilma sig'imi sinov namunasining talab qilinadigan sinov hajmidan kattaroq bo'lishini ta'minlash kerak va Q qiymati ushbu quvvatdagi rezonans shartlariga javob berishi kerak. Misol tariqasida UHV-75kVA/75kV sxemasini oladigan bo'lsak, qurilma 10kV kabellarni 1,5km yoki 35kV kabellarni 0,35km o'zgaruvchan tokga chidamli kuchlanishni sinovdan o'tkazish uchun mos bo'lgan 25kVA/25kV reaktorlarning uchta bo'limi bilan jihozlangan, o'zining Q dan kattaroq yoki teng (f{}} ga teng).
Chastotani moslashtirish nuqtai nazaridan, ish chastotasi diapazoni 30-300Hz. Rezonans chastotasi ± 0,1 Gts gacha aniq bo'lishi kerak, aks holda bu kuchlanishning beqarorligiga olib keladi. Yuqori Q-qiymatli tizimlar chastota ofsetiga ko'proq sezgir, shuning uchun yuqori aniqlikdagi o'zgaruvchan chastotali quvvat manbalari va avtomatik sozlash funktsiyalarini talab qiladi. Wuhan ultra yuqori kuchlanishli uskunalari rezonans nuqtasini aniq kuzatishni samarali ta'minlaydigan javob tezligi 10ms dan kam bo'lgan DSP raqamli chastotali modulyatsiya texnologiyasini qo'llaydi.
4, sanoatda qo'llash amaliyoti
Wuhan UHV qariyb 22 yil davomida yuqori voltli elektr o'lchash sohasida chuqur ishtirok etgan va uningketma-ket rezonans sinov qurilmasienergetika, metallurgiya, neft va kimyo kabi sohalarda keng qo'llanilgan. 500kV suv osti kabelini sinovdan o'tkazish kabi yirik loyihalarda o'zgaruvchan chastotali seriyali rezonans moslamasi yuqori aniqlikdagi qisman tushirish joylashuviga muvaffaqiyatli erishdi. Ushbu amaliyotlar tajribalarning muvaffaqiyati yoki muvaffaqiyatsizligida Q omilini oqilona tanlashning hal qiluvchi rolini to'liq tasdiqladi.
5, Tanlash bo'yicha takliflar
10kV va undan past kuchlanish darajalari, qisqa masofali kabellar va boshqalar bo'yicha muntazam sinovlar uchun Q-qiymatlari 20-30 oralig'ida bo'lgan qurilmalar ishlash va narxni muvozanatlash uchun tanlanishi mumkin.
35kV va undan yuqori kuchlanish darajasi, uzoq masofali kabellar yoki katta transformatorlarga chidamli kuchlanish sinovi uchun ishonchli rezonans o'rnatilishi va mukammal to'lqin shakli sifatini ta'minlash uchun Q qiymati 30 dan kam bo'lmagan qurilmani tanlash tavsiya etiladi.
Maxsus muhitlar yoki yuqori aniqlikdagi sinov stsenariylari uchun moslashtirilgan konfiguratsiya uchun ishlab chiqaruvchiga murojaat qilish mumkin. Wuhan UHV 75kVA dan 10000kVA gacha bo'lgan mahsulotlarning to'liq assortimenti uchun moslashtirilgan xizmatlarni taqdim etadi va foydalanuvchi ehtiyojlariga ko'ra parametrlarni moslashuvchan tarzda sozlashi mumkin.
Q omilining oqilona tanlanishi asosiy omil hisoblanadiketma-ket rezonans sinov tizimioptimal ishlashga erishish uchun. Tanlashda energetika xodimlari sinov ob'ektining xususiyatlarini, sinov standartlarini va joyidagi sharoitlarni hisobga olishlari, Q qiymati va boshqa texnik parametrlar o'rtasidagi mos munosabatni har tomonlama baholashlari va energiya tizimining xavfsiz va barqaror ishlashini ta'minlash uchun haqiqiy ehtiyojlar uchun eng mos sinov moslamasini tanlashlari kerak.
