Energiya tizimini nosozliklarni tuzatish va profilaktika sinovlarida birlamchi in'ektsiya sinovi elektron to'xtatuvchilari, oqim transformatorlari va himoya qurilmalarining ishlashini tekshirishning asosiy vositasidir. Biroq, bozorda 500A dan 5000A gacha bo'lgan inyeksiya qurilmalariga duch kelganda, muhandislar sinov imkoniyatlariga asoslangan holda qanday qilib oqilona tanlov qilishlari kerak?
Chiqish oqimi uchun etarli chegara qoldirilishi kerak
In'ektsiya moslamasini tanlashda eng muhim parametr - bu chiqish oqimi. Sanoatdagi umumiy printsip shundan iboratki, uskunaning maksimal chiqish oqimi sinovdan o'tgan uskunaning nominal oqimining 20% dan 30% gacha bo'lishi kerak. Ushbu chegaraning o'rnatilishi konservativ emas, balki amaliy fikrlarga asoslanadi - sinov sxemasining ulanish empedansi va kontakt qarshiligi AOK qilingan quvvatning bir qismini iste'mol qiladi, natijada haqiqiy oqim sinov namunasiga o'rnatilgan qiymatdan past bo'ladi. Joriy qarshi sinov qurilmasining yuk hajmi shina himoyasi va oqim transformatorining nisbatlarini tekshirish kabi stsenariylar uchun javob beradi. U oqim o'rni va kalitlarni sozlashi mumkin va tanlov sinovdan o'tgan ob'ektning butun ish diapazonini qamrab olishni ta'minlashi kerak.
Umumiy past va o'rta kuchlanishli kommutator sinovlarini misol tariqasida oladigan bo'lsak, 1000A darajali bitta inyeksiya sinov qurilmasi ko'pgina joylarda operatsiyalar uchun "asosiy konfiguratsiya" bo'lib, KT nisbatlarini tekshirish, o'chirish moslamalarini ishga tushirish va elektron to'xtatuvchini ishga tushirish vaqtini tekshirish kabi muntazam talablarni qondirish uchun etarli. Ammo transformatorni differentsial himoya qilish sinovi yoki yuqori parametrli elektron to'xtatuvchini tekshirish uchun 2000A yoki undan yuqori texnik xususiyatlarga ega uskunalarni hisobga olish kerak bo'lishi mumkin.
Impedansdan quvvatni hisoblash (kVA) ni ajratib bo'lmaydi
Chiqish oqimi muammoning faqat yarmi, yana bir asosiy parametr - imkoniyatlar. KVA bilan o'lchangan qarshi qurilmasining quvvati uning chiqish quvvati qobiliyatini aks ettiradi, bu oqimning pastadir impedansiga ko'paytirilishiga teng. Bu shuni anglatadiki, bir xil oqim qiymati turli xil kontaktlarning zanglashiga olib keladigan sharoitlarda uskunaning quvvatiga bir necha marta turli xil talablarga ega bo'lishi mumkin.

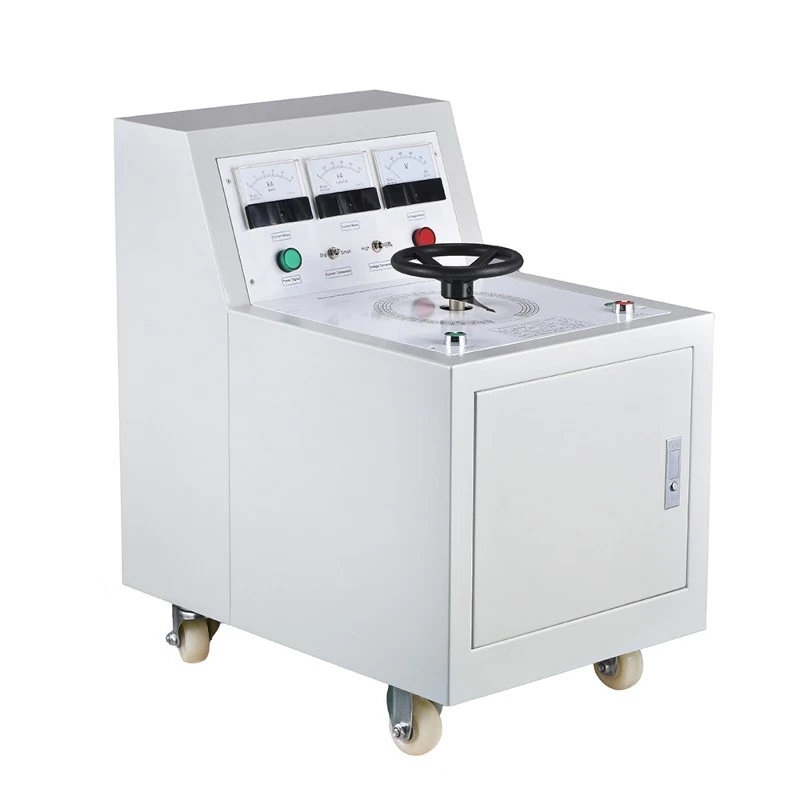

Amaliy baholash usuli birinchi navbatda sinov uchun zarur bo'lgan in'ektsiya oqimini aniqlash, so'ngra sinov sxemasining empedansi (jumladan, sinov namunasining ichki qarshiligi, ulash kabellari va kontakt qarshiligi) asosida kerakli kuchlanishni hisoblash va nihoyat "quvvat=joriy x kuchlanish" dan kVA talabini olishdir. DDG seriyasibirlamchi oqim in'ektsiyasini tekshirish qurilmasiWuhan uchun UHV 3kVA dan 75kVA gacha bo'lgan quvvatga ega va chiqish oqimi 500A dan 1000A gacha (maxsus xususiyatlarni sozlash mumkin). Ushbu seriyali mahsulotlar modulli yoki integratsiyalashgan tuzilmalarda turli saytlarning jihozlar hajmi va ishlov berish sharoitlariga bo'lgan talablarini qondirish uchun tayyorlanishi mumkin. Yuqori oqim chiqishini talab qiladigan stsenariylar uchun DDG seriyasi 200A dan 15000A gacha bo'lgan moslashtirilgan chiqish imkoniyatlarini ham taklif qiladi.
Uzluksiz ish vaqti va issiqlik tarqalishi dizaynini e'tiborsiz qoldirib bo'lmaydi
Yagona in'ektsiya testi odatda qisqa muddatli yoki intervalgacha ish rejimiga tegishli, ammo maksimal chiqish oqimidagi turli qurilmalarning ruxsat etilgan muddati sezilarli darajada farq qiladi. Ba'zi ixcham qurilmalar 1000A to'liq yukda atigi 2 dan 3 minutgacha bardosh bera oladi, kattaroq issiqlik tarqalishiga ega modellar esa to'liq yukning ishlash vaqtini 10 daqiqadan ko'proqqa uzaytirishi mumkin.
Bu farq sinov samaradorligiga bevosita ta'sir qiladi. Xuddi shu kontaktlarning zanglashiga olib keladigan bir nechta takroriy o'lchovlari zarur bo'lganda yoki haroratni ko'tarish sinovlari yoki uzluksiz quvvatni talab qiladigan boshqa loyihalarni o'tkazishda, qisqa muddatli ish soatlari bo'lgan uskunalar sovutish uchun tez-tez o'chirishni talab qilishi mumkin, bu esa umumiy rivojlanishni sekinlashtirishi mumkin. Shu sababli, quvvat va oqim parametrlari talablarga javob beradi degan shartda, maqsadli oqimda uzoqroq uzluksiz ishlash quvvatiga ega uskunani tanlashga ustuvor ahamiyat berilishi kerak.
Aniqlik va funktsional konfiguratsiya sinov maqsadiga mos kelishi kerak
O'lchov aniqligi tanlovdagi yana bir qiyin ko'rsatkichdir. O'rni himoyasini tekshirish va KT nisbatlarini tekshirish uchun bitta in'ektsiya moslamasining joriy o'lchov xatosi odatda to'liq diapazonning ± 1% ichida nazorat qilinishi kerak. Qurilmada bir nechta himoya mexanizmlari bo'lishi kerak, jumladan, chiqish haddan tashqari oqim muhofazasi, haddan tashqari kuchlanishdan himoya qilish va ichki o'z-o'zini tekshirish, joylarda operatsiyalarning xavfsizligini ta'minlash.
Funktsional darajada, uch fazali bir vaqtning o'zida in'ektsiya talab qilinadimi, elektron to'xtatuvchining harakat vaqtini o'lchash uchun o'rnatilgan taymer kerakmi, va ma'lumotlarni saqlash va shaxsiy kompyuter aloqa interfeysi talab qilinadimi yoki yo'qmi, haqiqiy sinov vazifalari ro'yxati asosida baholanishi kerak. Wuhan UHV ning DDG birlamchi oqim injektori sifatida joylashtirilganbirlamchi oqim in'ektsiyasini tekshirish qurilmasiva yuqori oqim generatori, asosan tizimni o'rnatish sinovlari, laboratoriya sinovlari va elektr nosozliklarini tuzatish stsenariylariga xizmat qiladi. Muayyan modelni tanlashda foydalanuvchilar foydalanilmagan funktsiyalar uchun qo'shimcha xarajatlarni to'lamaslik va etishmayotgan funksiyalar tufayli takroriy xaridlarni oldini olish uchun yuqoridagi funktsional talablarni ishlab chiqaruvchining standart konfiguratsiyasi elementi bilan taqqoslashlari mumkin.
Tanlash mantig'ining boshlang'ich nuqtasi har doim "sinovdan o'tgan ob'ekt" dir.
Oxir-oqibat, in'ektsiya moslamasini tanlash sinovdan o'tgan qurilmaning parametrlaridan teskari ravishda olinishi kerak. Sinovdan o'tgan elektron to'xtatuvchining ramka oqimi, KT ning asosiy nominal oqimi va himoya moslamasining sozlash diapazoni birgalikda in'ektsiya oqimi va quvvatining talab qilinadigan yuqori chegarasi va pastki chegarasini aniqlaydi. Wuhan UHV bir necha bor elektr stantsiyalarida, podstansiyalarda, elektr jihozlarini ishlab chiqarish zavodlarida, tadqiqot laboratoriyalarida va boshqa bo'linmalarda qo'llanilishini eslatib o'tgan. Uning mahsulot liniyasi tarqatish xonalarida profilaktik sinovdan tortib yirik podstansiyalarni ishga tushirishgacha bo'lgan turli darajadagi sinov ehtiyojlariga mos keladigan turli quvvatlar va tizimli shakllarni o'z ichiga oladi. Tanlovning mohiyati joriy marja, sig'imning etarliligi, ish vaqti, o'lchov aniqligi va portativlik o'rtasida muayyan sinov vazifasiga mos keladigan muvozanat nuqtasini topishdir.
