Energiya tizimlarini ishlatish va texnik xizmat ko'rsatishda yuqori voltli o'chirgichlar nazorat qilish va himoya qilishning ikki tomonlama rolini o'ynaydi va ularning ishlash holati elektr tarmog'ining xavfsiz ishlashi bilan bevosita bog'liq. Biroq, osonlikcha e'tibordan chetda qoladigan haqiqat shundaki, sinov ob'ektlari va texnik parametrlarda sezilarli farqlar mavjud bo'lib, ular turli xil kamon o'chirish vositalariga va strukturaviy shakllarga ega bo'lgan o'chirgichlar uchun e'tibor berish kerak. Barcha turdagi elektron to'xtatuvchilari bilan ishlash uchun bir xil sinov uskunalari va parametrlarini qo'llash nafaqat aniq diagnostika xulosalarini olishni qiyinlashtiradi, balki uskunaning imkoniyatlari yoki funktsional nomuvofiqliklari tufayli xavfsizlik xavfini ham qoldirishi mumkin.
Wuhan UHV Power Technology Co., Ltd har doim o'z ishida "sinov rejalarini kalit turlari bo'yicha moslashtirish" g'oyasini ta'kidlaydi.elektron to'sarni sinovdan o'tkazish mahsulot tizimi. Kompaniyaning elektron to'xtatuvchini sinovdan o'tkazish seriyasi mexanik xarakteristikalar tahlili, kontaktlarning zanglashiga olib keladigan qarshiligini o'lchashdan qarish testida kalit uzilishigacha bo'lgan to'liq zanjirni qamrab oladi. Biroq, sinovdan o'tkazilayotgan elektron to'xtatuvchining turiga qarab mos keladigan sinov uskunasini qanday tanlash kerakligi - bu joydagi xodimlar aniqlashtirishi kerak bo'lgan birinchi masala.
Arkni o'chirish vositasi sinov markazini aniqlaydi
Hozirgi vaqtda energiya tizimida ishlaydigan yuqori kuchlanishli o'chirgichlar, asosan, yoyni o'chirish muhitiga ko'ra to'rt toifaga bo'linadi: vakuumli o'chirgichlar, SF6 o'chirgichlar, moyli o'chirgichlar va GIS kompozit elektr jihozlari. Sinov elementlarining urg'usi har xil turdagi o'chirgichlar uchun farq qiladi.

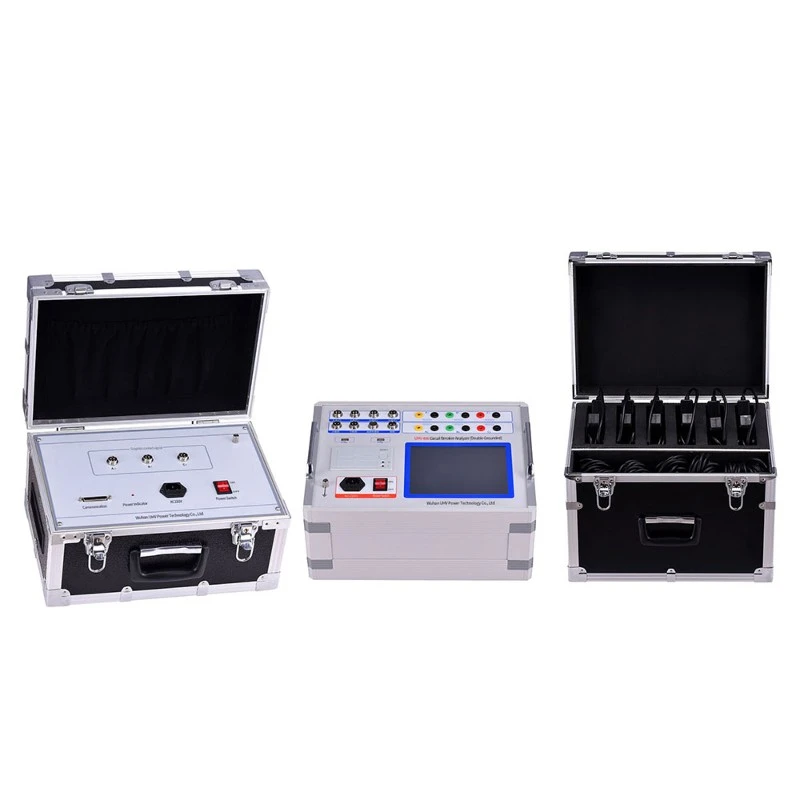

Vakuumli o'chirgichlar o'rta kuchlanish sohasida eng ko'p qo'llaniladi. Kontakt vakuumli kamon o'chirish kamerasida joylashgan bo'lib, mexanik xarakteristikalar uning sog'lig'i holatini aniqlash uchun asosiy asosdir. Vakuumli o'chirgichlarning harakatlanuvchi kontaktli zarbasi odatda qisqa, odatda 50 mm gacha bo'ladi va zarbani o'lchash uchun yuqori aniqlikni talab qiladi. Shu bilan birga, vakuum darajasining o'zgarishini tashqi ko'rinish bilan to'g'ridan-to'g'ri baholab bo'lmaydi va vakuum darajasi tekshirgich bilan maxsus sinovni talab qiladi. Theelektron to'sar sinov uskunasiWuhan UHV vakuum kalitlarining mexanik xususiyatlarini o'lchashni qo'llab-quvvatlaydi va bir vaqtning o'zida 0,01 ms vaqt o'lchamlari bilan 12 ta metall kontaktli sinish sirtini o'lchashi mumkin, bu vakuumli elektron to'xtatuvchilarning ochilishi va yopilishi uchun aniq diagnostika ehtiyojlarini qondirishi mumkin.
SF6 elektron to'xtatuvchilari va GIS kombinatsiyalangan elektr jihozlarining holati yanada murakkab. SF6 elektron to'xtatuvchilari odatda yuqori kuchlanishli va ultra yuqori kuchlanishli maydonlarda qo'llaniladi, ular vakuumli o'chirgichlarga qaraganda sezilarli darajada kattaroq zarbaga ega. Ba'zi modellar 300 mm dan oshib ketishi mumkin va sinov uskunalari mos keladigan o'lchash diapazonlari va sensor konfiguratsiyalariga ega bo'lishi kerak. Bundan tashqari, GIS kompozit qurilmalaridagi elektron to'xtatuvchilar odatda kontakt pozitsiyalarini bevosita kuzatish uchun sharoitlarga ega emas, bu esa sinov uskunasining signalni yig'ish va shovqinlarga qarshi imkoniyatlariga yuqori talablarni qo'yadi. Theelektron to'sar sinov uskunasi of Wuhan UHV SF6 kalitlari va GIS kompozit elektr jihozlariga moslashish uchun mo'ljallangan. Interferentsiyaga qarshi ichki sxema 800kV podstansiya uchastkasidan ishonchli foydalanishga javob berishi va ikki terminalli topraklama sharoitida o'lchashni qo'llab-quvvatlashi mumkin. Bu shuni anglatadiki, podstansiyaga texnik xizmat ko'rsatish vaqtida sinovchilar topraklama simini olib tashlamasdan mexanik xarakteristikalar sinovini yakunlashlari mumkin, bu nafaqat ish samaradorligini oshiradi, balki operatsion xavfsizlik xavfini ham kamaytiradi.
Yog 'to'xtatuvchilari (shu jumladan kam yog'li va yuqori yog'li turlari) sinovlari kontaktlarning aşınmasını va yoyni o'chirish kamerasining holatini baholashga qaratilgan. Yog 'o'chirgichlarining zarbasi odatda katta bo'lib, kamroq yog' turlari 600 mm gacha va undan ko'p yog' turlari, ehtimol, kattaroqdir. Sinov uskunasini tanlashda zarba sensori diapazoni qoplangan yoki yo'qligini tasdiqlash kerak. Shu bilan birga, uzoq muddatli ishlagandan so'ng, izolyatsiya moyining qarishi va yog 'to'xtatuvchilari kontaktlarining elektr aşınması bir vaqtning o'zida ularning ochilishi va yopilishi ishiga ta'sir qiladi. Shuning uchun, mexanik xarakteristikalar sinovidan tashqari, neft sifatini tahlil qilish va kontaktlarning zanglashiga olib keladigan qarshiligini o'lchash orqali keng qamrovli mulohaza yuritish kerak.
"Funktsional qoniqish" dan "sahnaga moslashish" ga qadar
Turlardagi farqlarni aniqlagandan so'ng, tanlov haqiqiy foydalanish stsenariylarini ham hisobga olishi kerak. Sinov uskunalariga qo'yiladigan talablar laboratoriya zavod tekshiruvi va podstansiyalarni joyida ta'mirlash uchun bir xil emas. Zavod tekshiruvi odatda barqaror muhit va ishonchli elektr ta'minotini o'z ichiga oladi va keng qamrovli funktsiyalar va yuqori aniqlikdagi ish stoli qurilmalari tanlanishi mumkin; Saytda texnik xizmat ko'rsatish ko'pincha cheklangan joy, murakkab elektromagnit parazit va noaniq elektr ta'minoti shartlari kabi amaliy qiyinchiliklarga duch keladi, bu esa uskunaning ko'chishi, shovqinga qarshi qobiliyati va batareyaning ishlash muddati uchun yuqori talablarni talab qiladi.
Yana bir e'tiborga loyiq stsenariy - elektron to'sarlarning harorat ko'tarilishi testi. Ushbu test harorat barqarorlashgunga qadar etarli vaqt davomida elektron to'xtatuvchining asosiy pallasida belgilangan qiymatdan ancha yuqori oqimni qo'llash uchun yuqori oqim generatorini talab qiladi. Vuxan o'ta yuqori kuchlanish holatida, o'rta yuqori kuchlanishli elektr uzatish moslamasi ishlab chiqaruvchisi o'zining yuqori oqim generatoridan vakuumli o'chirgichning yangi modelida haroratni ko'tarish sinovlarini o'tkazish uchun foydalangan, bu nominal oqimdan 1,1 baravar yuqori bir necha ming amperning uzluksiz va barqaror chiqishini talab qiladi. Bir necha soatlik sinov davrida eksperimentchilar chiqish oqimining barqarorligini va qurilmaning o'z isishi kutilgan diapazonda ekanligini, harorat ko'tarilishi ma'lumotlarini to'g'ri yig'ish uchun ishonchli shartni ta'minlaganligini kuzatdilar. Bu holat shuni ko'rsatadiki, uzoq muddatli uzluksiz ishlashni talab qiladigan loyihalarni sinovdan o'tkazish uchun uskunaning barqarorligi va issiqlik boshqaruvi imkoniyatlari eng yuqori chiqish imkoniyatlaridan ko'ra amaliyroqdir.
Har tomonlama tanlashning amaliy yo'li
Wuhan UHV mahsulot tizimining haqiqiy qamroviga asoslanib, elektron to'xtatuvchining turiga ko'ra sinov uskunasini tanlash aniq yo'lni kuzatishi mumkin: birinchi navbatda, sinovdan o'tgan elektron to'xtatuvchining yoyni o'chirish vositasi va strukturaviy turini tasdiqlang va asosiy sinov elementlarini aniqlang (mexanik xususiyatlar, kontaktlarning zanglashiga olib kelishi, vakuum darajasi yoki SF6 gaz tahlili va boshqalar); Keyin, sinov stsenariysi (laboratoriya yoki joyida) asosida uskunaning portativligi, shovqinga qarshi va quvvat manbai talablarini ko'ring; Nihoyat, uskunaning diapazoni va aniqlik ko'rsatkichlari sinovdan o'tgan elektron to'sarning o'ziga xos parametr diapazonini qamrab oladimi yoki yo'qligini tasdiqlang.
Wuhan UHV Power Technology Co., Ltd mahsulot liniyasi 15 ta asosiy toifadagi 100 dan ortiq turdagi mahsulotlarni o'z ichiga oladi, jumladan, ketma-ket rezonans sinov qurilmalari, qisman zaryadsizlanish sinovlari tizimlari, o'chirgichlarni sinovdan o'tkazish, SF6 sinovlari va boshqalar. Sinov vazifalarini har xil turdagi o'chirgichlar o'rtasida almashtirish kerak bo'lgan texnik xizmat ko'rsatish bloklari uchun keng qamrovli funktsional va moslashuvchan platformani tanlash ko'pincha keng qamrovli funktsional va moslashuvchan sinovdir. bitta turdagi maxsus jihozlarni sozlashdan ko'ra moslashuvchan. Oxir oqibat, tanlovning asosi imkon qadar ko'p funktsiyalarga ega bo'lish emas, balki qurilmaning imkoniyatlari va sinovdan o'tkazilayotgan ob'ekt o'rtasida aniq mos keladigan munosabatlar mavjudligi haqidadir.
