O'rni himoyasi sinovchisienergiya tizimidagi ikkilamchi uskunalarga texnik xizmat ko'rsatish va kalibrlashda ajralmas asosiy vositadir. Bozorda turli xil sinov asboblari bilan duch kelgan holda, sinovdan o'tkazilayotgan o'rni turiga qarab mos modelni qanday tanlash himoya vositalarining to'g'ri ishlashini ta'minlash va elektr tarmog'ining xavfsiz va barqaror ishlashini ta'minlashda muhim qadamdir.
O'rni energiya tizimini himoya qilish uchun "birinchi mudofaa chizig'i" dir. Ularning ishlash tamoyillari va texnologik avlodlariga ko'ra, ular odatda to'rt toifaga bo'linishi mumkin: elektromagnit o'rni, statik o'rni, mikrokompyuterni himoya qilish qurilmalari va aqlli podstansiyalar uchun optik raqamli himoya vositalari. Har xil turdagi o'rni sinovchining chiqish qobiliyatiga, aniqlik talablariga va aloqa protokolini qo'llab-quvvatlashiga o'ziga xos e'tiborga ega. Ushbu maqola Wuhan UHV Power Technology Co., Ltd kompaniyasining mahsulot tizimini birlashtirib, o'rni turi bo'yicha tanlash bo'yicha asosiy g'oyalarni bayon qiladi.
Elektromagnit o'rni: yuqori oqim chiqishi asosiy hisoblanadi
Elektromagnit o'rni mustahkam tuzilishga va nisbatan oddiy ishlash printsipiga ega bo'lgan dastlabki himoya komponentlariga tegishli. Shu bilan birga, ularning joriy lasan yuqori yuk empedansiga ega, bu esa sinov paytida sinov qurilmasining joriy chiqish quvvatiga yuqori talablarni qo'yadi. Agar tekshirgichning chiqish quvvati etarli bo'lmasa, u o'rni ishonchli ishlashi uchun boshqara olmaydi, natijada sinov natijalari buziladi. Shuning uchun, elektromagnit o'rni sinovdan o'tkazish uchun, uning etarli darajada yuqori yuk haydash qobiliyatiga ega bo'lishini ta'minlash uchun sinov qurilmasining joriy chiqish qobiliyatiga va volt amper quvvatiga ustuvor ahamiyat berilishi kerak.
UHV-702mikrokompyuter o'rni himoyasi sinovchisiWuhan uchun UHV bu borada ajoyib ko'rsatkichlarni ko'rsatdi. Qurilma DSP+FPGA ikki chipli arxitekturasini qabul qiladi, maksimal AC oqimi 40A (bir fazali) va uchta parallel ulanganda maksimal 120A. Joriy aniqlik ± 0,05% va faza xatosi 0,3 darajadan kam yoki unga teng, bu turli elektromagnit himoya qurilmalarining tekshirish talablariga javob berishi mumkin. Eski elektromagnit o‘rni va zamonaviy mikrokompyuterni himoya qilish qurilmalarini muvozanatlashi kerak bo‘lgan foydalanuvchilar uchun keng chiqish diapazoni UHV-702 uskunalarning bir necha avlodini sinovdan o‘tkazish ehtiyojlarini qoplaydi va uskunani almashtirish tufayli takroriy xaridlardan qochadi.
Statik o'rni: aniqlik va faza nazorati asosiy hisoblanadi
Statik o'rni himoya mantiqiy davrlarini shakllantirish uchun yarimo'tkazgich komponentlarini ishlatadi. Elektromagnit o'rni bilan solishtirganda, ular tezroq ishlash tezligiga va kamroq quvvat sarfiga ega, ammo sinovchidan yuqori chiqish aniqligi va fazani boshqarish imkoniyatlarini talab qiladi. Statik o'rnidagi yo'nalish va impedans komponentlari ularning ish xususiyatlarini tekshirish uchun aniq faza burchagi nazoratini talab qiladi va sinovchining fazani sozlash aniqligi to'g'ridan-to'g'ri sinov natijalarining ishonchliligini aniqlaydi.
UHV-1200o'rni himoyasi sinovchisiWuhan uchun UHV 0,1 mA darajadagi mikro oqim chiqish qobiliyati bilan tavsiflanadi va yangi energiya tarmog'iga ulanish va energiya saqlash tizimlari kabi nozik oqim nazoratini talab qiladigan stsenariylarda juda yaxshi ishlaydi. Ushbu qobiliyat statik o'rnilarda yuqori sezuvchanlik bilan oqim komponentlarini sinash uchun amaliy ahamiyatga ega.
Mikrokompyuterga asoslangan himoya qurilmasi: dasturiy ta'minotning funksionalligi va aloqa qobiliyati sinov chuqurligini aniqlaydi
Mikrokompyuterga asoslangan himoya qurilmalari joriy podstansiyalarda asosiy konfiguratsiya bo'lib, ularning himoya mantig'i dasturiy ta'minot algoritmlari bilan amalga oshiriladi. Sinovchi nafaqat yuqori aniqlikdagi analog chiqishni ta'minlashi kerak, balki himoya qurilmasi bilan raqamli aloqa qilish qobiliyatiga ega bo'lishi kerak. An'anaviy chiziqni haddan tashqari oqimdan himoya qilish, transformatorning differentsial himoyasi va boshqalar uchun sinovchi bir vaqtning o'zida uch fazali oqim va kuchlanishni chiqarish qobiliyatiga ega bo'lishi kerak; Yuqori chastotali kanallar va optik tolali uzunlamasına himoyani o'z ichiga olgan murakkab mikrokompyuter liniyasini himoya qilish uchun sinovchi ikki tomonlama quvvat manbai, tizim tebranishini simulyatsiya qilish va raqamli xabarlarni uzatish va qabul qilish kabi ilg'or funktsiyalarga ega bo'lishi kerak.
Kanal konfiguratsiyasi nuqtai nazaridan, uch fazali / to'rt fazali sinov qurilmalari (4 kuchlanish+3 oqim) an'anaviy standart uskunalar bo'lib, ular liniyani himoya qilish va transformatorni zahiraviy himoya qilish kabi ko'plab muntazam sinov talablariga javob berishi mumkin; Olti fazali sinov qurilmasi (6 kuchlanish+6 oqim) transformatorning differentsial himoyasi va zaxira avtomatik almashtirish qurilmalari kabi murakkab stsenariylar uchun javob beradi. Sinov paytida chiziqni orqaga qaytarishning hojati yo'q va samaradorlik sezilarli darajada yaxshilanadi.

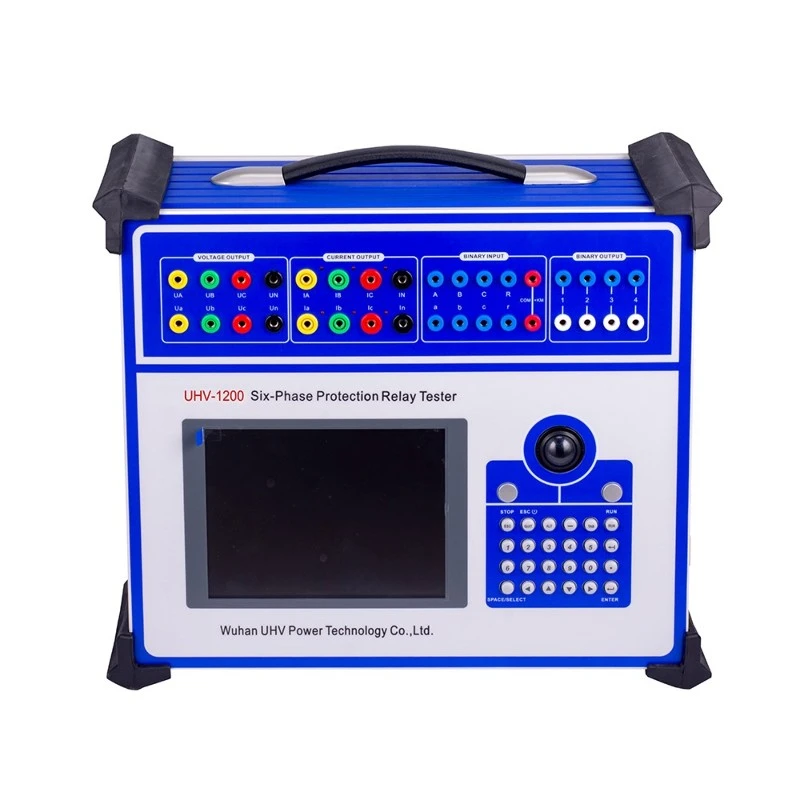

Theolti fazali mikrokompyuter o'rni himoyasi sinov qurilmasiWuhan uchun UHV olti fazali kuchlanish va olti fazali oqimning chiqish qobiliyati bilan bir vaqtning o'zida bir nechta elektron nosozliklarni simulyatsiya qilishi mumkin. Uning yadrosi DSP raqamli signal protsessorida va modulli chiziqli quvvat kuchaytirgichida joylashgan bo'lib, 1200 Gts yuqori chastotali javob va 0,2 ms darajadagi bir lahzali nosozlik simulyatsiyasiga erishadi. Yangi energiya stantsiyalarini disk raskadrovka qilishda uskunaning davlat ketma-ketligini sinovdan o'tkazish funktsiyasi chastota o'zgarishi, quvvatni o'zgartirish va harmonik superpozitsiyani o'z ichiga olgan kompozit xato stsenariysini yaratishi mumkin. Misol uchun, fotovoltaik elektr stantsiyasida 35 kV liniyadagi nosozlikni simulyatsiya qilishda u nosimmetrik qisqa tutashuv oqimini, ikkinchi harmonikni o'z ichiga olgan susaytirish oqimini va ketma-ketlikda qayta yopilishni tetiklashi mumkin. Butun jarayon avtomatik ravishda himoya harakat vaqtini yozib oladi va xato 1ms ichida nazorat qilinadi.
Optik raqamli himoya qurilmasi: protokol muvofiqligi va sinxronizatsiya aniqligi - bu qattiq chegaralar
Intellektual podstansiya IEC 61850 standartini qabul qiladi va himoya qurilmasi optik tolali Ethernet orqali namuna olish qiymatlari (SV) va GOOSE xabarlarini oladi. An'anaviy analog testerlarni to'g'ridan-to'g'ri ulash mumkin emas. Ushbu turdagi uskunani sinab ko'rish uchun optik raqamli o'rni himoyasi testeridan foydalanish kerak. Saytda qulay sinovni talab qiladigan stsenariylar uchun qo'lda optik raqamli o'rni himoyasi sinov qurilmasi amaliy tanlovdir. Agar u 110 kV va undan yuqori kuchlanish darajasiga ega bo'lgan intellektual podstansiyalarni kompleks sinovdan o'tkazish uchun ishlatilsa, aqlli podstansiyaning optik raqamli sinov qurilmasi ko'proq mos keladi.
Tanlashda ikkita o'lchovni hisobga olish kerak
O'rni turlariga ko'ra asosiy funktsiyalarni moslashtirishdan tashqari, kuchlanish darajasi va portativligi ham tanlovda muvozanatli bo'lishi kerak bo'lgan amaliy omillardir. Kuchlanish darajalari nuqtai nazaridan, 10 kV va undan past bo'lgan tarqatish tarmoqlari uchun bir fazali yoki qo'lda sinov qurilmalari ishlatilishi mumkin, 110 kV va undan yuqori tizimlar uchun 0,2 darajali nozik uskunalar tavsiya etiladi. Intellektual stantsiyalar va ultra yuqori kuchlanishli loyihalar murakkab nosozlik simulyatsiyasini qo'llab-quvvatlaydigan modellarni talab qiladi. Portativlik nuqtai nazaridan, saytda ishlatiladigan asbob-uskunalar engil va mustahkam xususiyatlarga ega bo'lishi kerak, laboratoriyada qattiq foydalanish uchun ishlatiladigan asbob-uskunalar miqyosi va barqarorligini birinchi o'ringa qo'yishi mumkin.
Elektromagnitdan optik raqamligacha, o'rni texnologiyasidagi har bir avlod o'tishi sinov asboblariga yangi talablarni qo'ydi. Tanlashning asosiy mantig'i har doim "sinovdan o'tgan ob'ektga asoslangan sinov rejasini aniqlash" - o'rni turini, himoya funktsiyasini, aloqa protokolini va kuchlanish darajasini aniqlashtirish, so'ngra asbob-uskuna investitsiyasining oqilona konfiguratsiyasiga erishish uchun sinov sifatini ta'minlash uchun sinov qurilmasining chiqish qobiliyatini, kanal konfiguratsiyasini va dasturiy ta'minot funktsiyasini mos ravishda moslashtirishdir.
