Energiya tizimini ishlatish va texnik xizmat ko'rsatishda 110 kV podstansiyalarni profilaktik sinovdan o'tkazish va topshirish sinovlari uskunalarning xavfsiz ishlashini ta'minlashning asosiy bo'g'inlari hisoblanadi. Sinov uskunasini tanlash to'g'ridan-to'g'ri sinov ma'lumotlarining ishonchliligi bilan bog'liq va hatto butun podstansiyaning ishlash jarayoniga ta'sir qiladi. Wuhan UHV Power Technology Co., Ltd.ning texnik ma'lumotlariga va bir nechta elektr ta'minoti kompaniyalarining haqiqiy xarid tajribasiga asoslanib, ushbu maqola 110 kV podstansiyalar uchun sinov uskunalarini tanlash uchun bir nechta asosiy fikrlarni umumlashtiradi.
Seriyali rezonansli qurilma: kuchlanish darajasi va quvvati asosiy e'tibordir

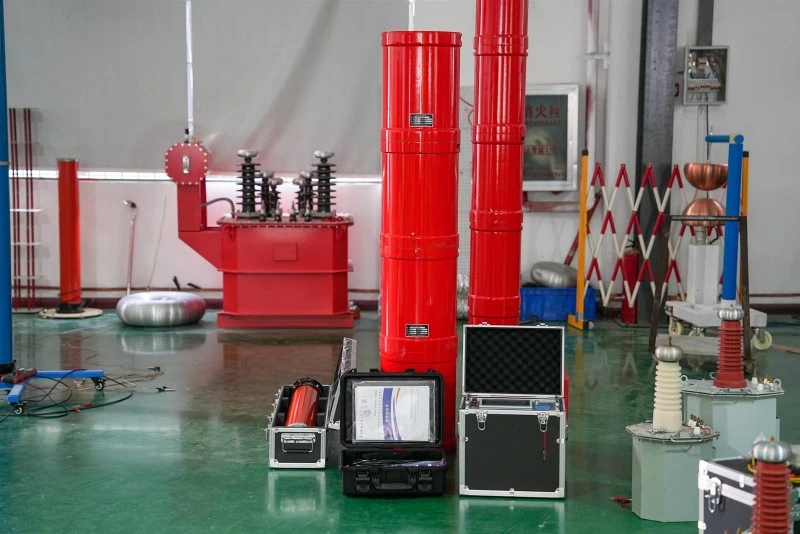

110 kV podstansiyalarda turli sinov uskunalari orasidao'zgaruvchan chastotali seriyali rezonansga chidamli kuchlanish sinov qurilmasieng ko'p talab qilinadigan uskunalardan biridir. Tanlash uchun birinchi qattiq mezon kuchlanish darajasining mos kelishidir. Wuhan UHV ning texnik yechimi shuni ko'rsatadiki, to'liq izolyatsiyaga ega 110kV/50MVA asosiy transformator uchun AC chidamli kuchlanish sinovi 160kV sinov kuchlanishini talab qiladi, AC esa GIS uskunalari, o'chirgichlar va 110kV kuchlanish darajasiga ega transformatorlar uchun kuchlanish sinovi maksimal 185kV ga yetishi mumkin. Bu shuni anglatadiki, tanlangan qurilmaning nominal kuchlanishi kamida 200 kVni qoplashi kerak, bu juda kichik sotib olinsa, buni amalga oshirish mumkin emas. Wuhan UHV tanlov maqolasida ta'kidlanganidek, "10kV tarqatish tarmoqlari va 110kV podstansiyalar uchun talab qilinadigan texnik xususiyatlar butunlay boshqacha".
Voltajdan tashqari, quvvatni tekshirish ham hal qiluvchi ahamiyatga ega. Misol tariqasida 110kV/300mm ² kabelning AC chidamli kuchlanish sinovini oladigan bo'lsak, 0,6 km uzunlikdagi sig'im taxminan 0,147 m F ni tashkil qiladi, sinov chastotasi 30-300 Gts, sinov kuchlanishi 128 kV va davomiyligi 60 minut. Turli xil namunalarning sig'imi juda katta farq qiladi va haqiqiy yurisdiktsiya uskunasining maksimal sig'imi asosida qurilma quvvatini xulosa qilish kerak. Hozirgi vaqtda bozorda ikkita tez-tez ishlatiladigan spetsifikatsiyalar mavjud: UHV-500kVA / 200kV va UHV-540kVA / 270kV, ular turli miqyosdagi test ehtiyojlari uchun javob beradi.
O'rni himoyasi sinov qurilmasi: aqlli podstansiyalar moslashishi kerak bo'lgan raqamli sinov yechimi
Agarketma-ket rezonansli qurilma"kuchli odam", keyin esao'rni himoyasi sinovchisipodstansiyaning "stetoskopi" hisoblanadi. 110kV podstansiyalarda himoya vositalarini sinovdan o'tkazish 10kV tarqatish tarmoqlariga qaraganda kanallar soni va uskunalarning aniqligi uchun ancha yuqori talablarni talab qiladi. Hozirgi asosiy tanlov 6U+6I konfiguratsiyaga ega, kuchlanish va oqim uchun oltita mustaqil quvvat kuchaytirgichi va 120-180A gacha boʻlgan oltita parallel ulanishga ega boʻlgan mikrokompyuter oʻrni himoyasi sinov qurilmasi boʻlib, u asosiy transformator differensiali va avtobus differensiali kabi murakkab himoya vositalarini sinovdan oʻtkazish ehtiyojlarini qondira oladi.
To'g'ridan-to'g'ri qarshilik o'lchagich va yordamchi uskunalar: ko'pincha e'tibordan chetda, lekin ajralmas
Ko'pgina xarid bo'linmalari byudjetlarni tayyorlashda ba'zi yordamchi uskunalarni e'tiborsiz qoldiradilar va faqat joylarda sinovdan o'tkazilgunga qadar kamchiliklar mavjudligi aniqlanadi. Thetransformatorning DC qarshiligini tekshirgichtransformatorni dastlabki sinovdan o'tkazish uchun muhim uskuna bo'lib, tanlashda kuchlanish darajasining mosligiga ham e'tibor qaratish lozim. 35kV dan 110kV gacha bo'lgan kuchlanish darajalarini o'z ichiga olgan standart turdagi ma'lumotlarni saqlash va aloqa funktsiyalari bilan elektr ta'minoti kompaniyalari tomonidan eng ko'p sotib olinadigan spetsifikatsiya hisoblanadi. TheDC yuqori voltli generatorchaqmoq to'xtatuvchilarning doimiy kuchlanish kuchlanishini sinovdan o'tkazish uchun ishlatiladi va izolyatsiya qarshiligini tekshirgich transformatorlar, o'chirgichlar va boshqa jihozlarning izolyatsiyalash qarshiligini o'lchash uchun ishlatiladi. Ushbu qurilmalar qimmat bo'lmasa-da, ulardan birortasining etishmasligi testning borishiga ta'sir qilishi mumkin.
Tanlash "qanchalik qimmatroq bo'lsa, shuncha yaxshi" degani emas, asosiysi moslik
Intervyuda Wuhan UHV texniklari bir necha bor bir fikrni eslatib o'tishdi: sotib olish va tanlashdan oldin texnik bo'lim birinchi navbatda "uni qaytarib olmaslik va uni ishlatmaslik uchun kuchlanish darajasi, aniqlik darajasi va foydalanish stsenariysining uchta parametrini tasdiqlashga e'tibor qaratib, jihozning haqiqiy foydalanish ehtiyojlarini aniqlashtirishi kerak." Aniqlik nuqtai nazaridan, kerakli darajani tegishli standartlarga murojaat qilish orqali aniqlash mumkin. "Aniqlik qanchalik yuqori bo'lsa, narx shunchalik yuqori bo'ladi va bu etarli. Foydalanish stsenariylari nuqtai nazaridan, tashqi foydalanish uchun changga chidamli va suv o'tkazmaydigan qobiqli modelni tanlash tavsiya etiladi va bino ichida qattiq foydalanish uchun unga qo'shimcha pul sarflashning hojati yo'q.
Haqiqiy loyihalar nuqtai nazaridan, 110 kV podstansiyalarning yillik tekshiruvi odatda 3 dan 5 tagacha qurilmaning birgalikda ishlashini talab qiladi. Birinchidan, izolyatsiya qarshiligini o'lchash kabi buzilmaydigan sinovlarni o'tkazing va keyin ketma-ket rezonansga chidamli kuchlanish sinovini o'tkazing. Bu ketma-ketlikni qaytarib bo'lmaydi.
Murojaat qilishga arziydigan amaliy holat
O'tgan yili Shansidagi energetika kompaniyasi Gansudagi shamol energetikasi loyihasini topshirish sinovi uchun 110 kV sinov uskunalari partiyasini sotib oldi. Uskunalar ro'yxati ZGF seriyali doimiy yuqori voltli generatorlarni o'z ichiga oladi, UHV-406yuqori kuchlanishli kalit dinamik xarakteristikani tekshirgichlar, UHV-H100Aelektron qarshilik sinovlari, UHV-1200 mikrokompyuter oʻrni himoyasi sinov qurilmalari va oʻzgaruvchan chastotali seriyali rezonansli AC kuchlanishga chidamli sinov qurilmalari. Ta'kidlash joizki, Wuhan UHV texnik xodimlari mijoz bilan tog'ga chiqishdi va sinov asboblari rejasini sozlashdan oldin quti transformatorlari, kabellar, temir minoralar va har tomonlama himoya kabi uskunalarni joyida tekshirdilar. Ushbu yondashuvni o'rganishga arziydi - sinov uskunasini tanlash nafaqat parametrlar jadvaliga tayanishi, balki saytdagi haqiqiy sharoitlarni ham hisobga olishi kerak.
110 kV podstansiyalarni aqlli transformatsiya qilishning rivojlanishi bilan sinov uskunalari ham raqamlashtirish va integratsiyaga qarab rivojlanmoqda. To'g'ri uskunani tanlash nafaqat qabul qilish tekshiruvidan o'tish, balki keyingi o'n yillikda podstansiyaning xavfsiz ishlashi uchun poydevor qo'yishdir.
