Shahar taqsimlash tarmoqlarining uzluksiz kengayishi va o'rta kuchlanish kabeliga egalik qilishning jadal o'sishi bilan kabel izolyatsiyasi holatini aniqlash elektr energiyasidan foydalanish va texnik xizmat ko'rsatishda asosiy bo'g'inga aylandi. Bozorda turli xil sinov uskunalari bilan duch kelganda, kabel kuchlanish darajasiga, yotqizish muhitiga va sinov maqsadiga qarab to'g'ri tanlovni qanday qilish to'g'ridan-to'g'ri aniqlash samaradorligi va elektr tarmog'ining xavfsizligi bilan bog'liq. Wuhan Optics vodiysida joylashgan Wuhan UHV Power Technology Co., Ltd kompaniyasi ultra past chastotali chidamli kuchlanish, ketma-ket rezonans, tebranish to'lqinlarini aniqlash, nosozliklar joylashuvi va qisman zaryadsizlanish diagnostikasini o'z ichiga olgan mahsulot matritsalarining to'liq assortimenti bilan sanoat uchun mos yozuvlar tanlash mantiqini taqdim etadi.
Avval eksperimental marshrutni aniqlang, so'ngra uskuna modelini tanlang
O'rta kuchlanish kabelini sinovdan o'tkazish uskunasini tanlashda asosiy masala sinovning maqsadini aniqlashtirishdir. Qabul qilish va profilaktika sinovlari uskunalar uchun mutlaqo boshqacha talablarga ega va nosozliklarni aniqlash va izolyatsiya holatini tashxislash uchun turli xil texnik yo'llar ham kerak.
10kV va 35kV taqsimlash tarmog'i kabellarini topshirish va profilaktik sinovdan o'tkazish uchun juda past chastotali (VLF) chidamli kuchlanish uskunalari asosiy tanlovga aylandi. TheVLF yuqori kuchlanish generatoriWuhan UHV 0,1 Gts, 0,05 Gts, 0,02 Gts sinus to'lqin yoki kosinus kvadrat to'lqinli yuqori kuchlanishni chiqaradi, bu ekvivalent quvvat chastotasi stressi ostida sig'im oqimini sezilarli darajada kamaytiradi va shu bilan uskunaning engil vazniga erishadi. Ushbu seriyaning 30 / 1.1 modelini misol qilib oladigan bo'lsak, boshqaruvchining og'irligi atigi 4 kg, kuchaytirgich esa 25 kg. U 220V fuqarolik elektr ta'minoti bilan quvvatlanishi mumkin va er osti va tunnellar kabi cheklangan joylarga ega bo'lgan ish stsenariylari uchun ayniqsa mos keladi. Uning tashish hajmi 0,1 Gts chastotada 1,1 mkF ga yetishi mumkin, o'lchov aniqligi 3% ni tashkil qiladi, bu ko'pchilik 10kV va 35kV kabellarning sinov talablariga javob berishi mumkin.
110 kV va undan yuqori kuchlanishli kabellarni qabul qilish uchun, ao'zgaruvchan chastotali seriyali rezonansga chidamli kuchlanish sinov qurilmasi tanlanishi kerak. Wuhan UHV ning UHV-540kVA/270kV qurilmasi 30-300 Gts chastota diapazonida barqaror chiqishi mumkin, u 4,5km 10kV/300mm ² kabel, 1,8km 35kV/300mm ² 1,8km kabel va hatto 1,10km kabelning AC chidamli kuchlanish sinov talablarini qoplaydi. Tizimning samarali qiymatini o'lchash aniqligi 1,5 darajaga etadi va to'lqin shaklining buzilish tezligi 1% ichida nazorat qilinadi.
Voltaj chegarasi va yuk ko'tarish qobiliyati ikkita qattiq ko'rsatkichdir
Tanlashda eng oson e'tibordan chetda qoladigan qadam - chiqish parametrlarini mos keladigan hisoblash. Sanoat amaliyotida sinov zo'riqishida yetarli marj ajratilishi kerak. Misol sifatida 35 kV kabelni oladigan bo'lsak, IEEE 400.2 qabul qilish standarti 44 kV RMS atrofida bo'lgan faza kuchlanishidan taxminan 3 baravar ko'p sinov kuchlanishini talab qiladi. Agar qurilmaning nominal chiqishi kritik qiymatda qolib ketsa, kabel uzunligi oshganidan keyin yoki sig'im juda katta bo'lsa, u tebranish yoki bosimni yarmiga tushira olmaydigan vaziyat bo'lishi mumkin.
To'liq kuchlanishdagi nominal sig'im asosida yuk hajmini ham hisoblash kerak. Ba'zi qurilmalar tomonidan ko'rsatilgan eng yuqori kuchlanish etarli bo'lib tuyulishi mumkin, ammo to'liq kuchlanishda chiqarilganda ularning tashish hajmi sezilarli darajada kamayadi, buning natijasida bir kunda kutilganidan ko'ra bir kun ichida bajarilishi mumkin bo'lgan sinov davrlari soni ancha past bo'ladi. Wuhan UHV VLF seriyasidagi turli chastotalarda tashish hajmini aniq belgilab qo'ydi -0,1Hz 1,1 mkF ga, 0,05 Gts 2,2 mkF ga va 0,02 Gts 5,5 mkF ga to'g'ri keladi, bu esa foydalanuvchilarga aniq imkoniyatlarni hisobga olish asoslarini taqdim etadi.
To'lqin shaklini tanlash: sinus to'lqin yoki kosinus kvadrat to'lqin, sinov maqsadiga qarab
0,1 Gts VLF testida sinus to'lqin va kosinus kvadrat to'lqin shakllari tegishli stsenariylarga ega. Sinus to'lqinlari yanada toza tan delta ma'lumotlarini va qisman zaryadsizlanish signallarini taqdim etishi mumkin, bu ularni izolyatsiyani qarishini sinxron baholashni talab qiladigan vaziyatlarga mos keladi. Kosinus kvadrat to'lqinlar kuchlanishni baholashda samaraliroq va uzun kabellar uchun sinov muddati qisqaroq.
Wuhan UHV ning VLF uskunasi sinus to'lqin va kosinus kvadrat to'lqin chiqishini qo'llab-quvvatlaydi va foydalanuvchilar sinov maqsadiga muvofiq moslashuvchan tarzda o'tishlari mumkin. Yangi o'rnatilgan bo'g'inlarni qabul qilish sinovi uchun kosinus kvadrat to'lqinlar chidamli kuchlanishni baholashni tezda yakunlashi mumkin; Uzoq xizmat muddati bo'lgan eski kabellar uchun dielektrik yo'qotishlarni o'lchash bilan sinus to'lqin rejimiga o'tish izolyatsiyaning buzilish darajasini aniqroq baholashi mumkin.
Xato joylashuvi va holat diagnostikasi tizim integratsiyasi qobiliyatini sinab ko'radi
Chidamli kuchlanish sinovi kabelning elektr tokini uzata oladimi yoki yo'qligi muammosini hal qiladi, nosozlikning joylashuvi va holat diagnostikasi esa "kabeldagi yashirin xavf qayerda" muammosini hal qiladi. Ushbu ikki turdagi talablar uskunalar talablarida sezilarli farqlarga ega.

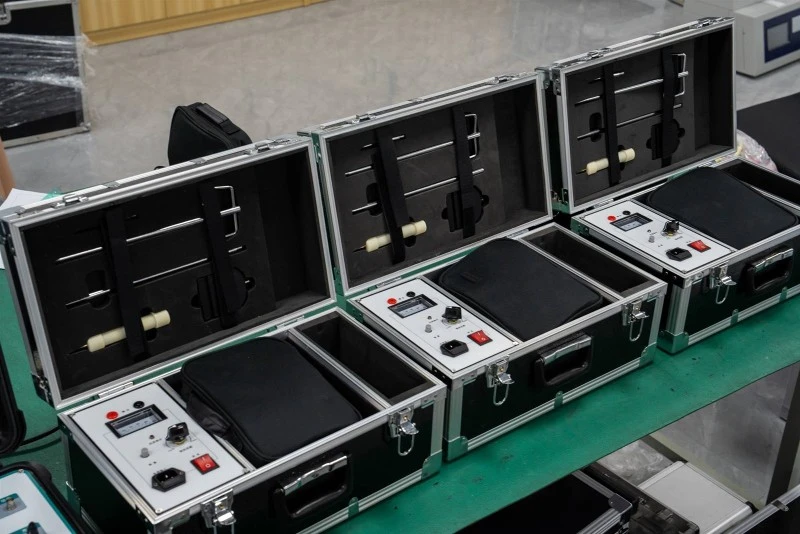

UHV-500 seriyasi kabel xatosini tekshirgichWuhan uchun UHV past kuchlanishli impuls usuli, yuqori voltli chaqnash usuli va ikkilamchi impuls usuli kabi bir nechta sinov usullarini bitta xostga birlashtiradi. UHV-500 maksimal chiqish kuchlanishi 60 kV bo'lgan yonib o'tish va aqlli ko'prik funksiyalarini birlashtiradi. U tegishli sinov usulini avtomatik aniqlash va yuqori qoldiq kuchlanish nosozliklarini tezda past qarshilik holatlariga aylantirish uchun to'liq aqlli sinov rejimiga kirishi mumkin.
Damping tebranish to'lqinini (DAC) aniqlash tizimi kabel izolyatsiyasi holatini chuqur tashxislash uchun buzilmaydigan baholash usulini ta'minlaydi. Wuhan UHV ning UHV-505 tebranish toʻlqin holatini aniqlash tizimi 20Hz dan 500Hz gacha tebranish chastotasiga ega va 200 metrdan 20 km gacha boʻlgan kabel uzunligini sinab koʻrishi mumkin. U AC kuchlanish sharoitida kabellarning qisman zaryadsizlanishini aniqlashi va joylashishini aniqlashi mumkin.
Xavfsizlik himoyasi va miqyosi uzoq muddatli foydalanish qiymatini belgilaydi
O'rta kuchlanish kabellari uchun sinov maydonchasi muhiti murakkab va uskunaning xavfsizlikni himoya qilish mexanizmi operatorlar va uskunaning o'zi xavfsizligiga bevosita ta'sir qiladi. Theketma-ket rezonansli qurilma Wuhan UHV haddan tashqari kuchlanish, haddan tashqari oqim, nol ishga tushirish, tizimni sozlash va o'chirish kabi himoya funktsiyalarining to'liq to'plamiga ega va tezkor javob berish uchun DSP platforma texnologiyasini qo'llaydi. VLF uskunasi, shuningdek, avtomatik haddan tashqari kuchlanish, haddan tashqari oqim va tuproqdagi nosozliklarni o'chirish mantig'i bilan jihozlangan bo'lib, u konnektorning buzilishi kabi to'satdan vaziyatlarda chiqishni tezda uzib qo'yishi mumkin.
Uzoq muddatli foydalanish nuqtai nazaridan, uskunani yangilash va kengaytirish imkoniyatlariga ham e'tibor qaratish lozim. Agar joriy tanlov faqat topshirishni qabul qilish talablariga javob bersa va kelgusida foydalanish va texnik xizmat ko'rsatish ishlarida dielektrik yo'qotishlarni o'lchash yoki qisman tushirish diagnostikasi funktsiyalarini qo'shish kerak bo'lsa, modulli kengaytirish interfeyslari bo'lgan qurilma platformasi takroriy xaridlardan qochishi mumkin. VLF seriyali va Wuhan UHV tebranish to'lqinlari tizimi funktsional kengayish maydonini ajratdi. Qisman deşarj tekshirgichi o'tkinchi tuproq kuchlanishi, ultratovushli, yuqori chastotali oqim va ultra yuqori chastota kabi bir nechta aniqlash rejimlarini qo'llab-quvvatlaydi va kabel terminallari va oraliq bo'g'inlar kabi turli qismlarga ko'ra sensor turlarini moslashuvchan tarzda tanlashi mumkin.
O'rta kuchlanishli kabel sinov uskunasini tanlash uchun universal echim yo'q. Asosiy sinov maqsadlari, kabel parametrlari, sayt sharoitlari va muvofiqlik standartlarini moslashtirishdan iborat. Wuhan UHV Power Technology Co., Ltd. 10kV dan 500kV gacha bo'lgan to'liq mahsulot liniyasi va boy muhandislik qutilari to'planishi bilan energiyadan foydalanish va qurilish korxonalari uchun amaliy tanlov ma'lumotnoma tizimini taqdim etadi.
