2026 yil boshida Zhengzhou shahridagi ma'lum bir parkdagi 10 kV tarqatish tarmog'ida to'satdan filial kabelining topraklama xatosi yuz berdi. Bog'ning ekspluatatsiya va texnik xizmat ko'rsatish xodimlari nosozlikni aniqlash uchun bir necha bor an'anaviy tebranish o'lchagichlardan foydalangan, biroq nosozlik joyini qulflay olmagan. Vuxan UHV sotuvdan keyingi jamoasi ko'p impulsli kabel nosozliklarini tekshirgich bilan voqea joyiga shoshildi va nosozliklarni bartaraf etish va elektr ta'minotini atigi 4 soat ichida tiklash uchun "segmentli tergov + aniq joylashishni aniqlash" yechimini qabul qildi. Bu ish amaliy muammoni aks ettiradi: to'g'ridan-to'g'ri noto'g'ri diagnostika samaradorligi va narxini ta'sir qiladi, bozorda kabel xato joylashuvi uskunalar keng turli duch qachon to'g'ri tanlash qaror qabul qilish uchun qanday.
Birinchidan, jarayonni aniqlang: masofani o'lchash va joylashishni aniqlash ikkita alohida vazifadir
Tanlashdan oldin, avvalo, kabelning noto'g'ri joylashuvining asosiy operatsion mantiqini tushunish kerak. DL/T 849 sanoat standartida mehnat taqsimoti aniq belgilangan: kabelning noto'g'ri joylashuvi ikki bosqichga bo'linadi: masofani o'lchash va belgilangan nuqtani joylashtirish. Masofani o'lchash kabelning bir uchida yakunlanadi, xatoliklar odatda metrdan o'n metrgacha bo'lgan "taxminan necha metr nosozlik nuqtasi" muammosini hal qiladi; Ruxsat etilgan nuqtaga erishish uchun kabel yo'lini noto'g'ri nuqtaga yaqin joyda kuzatib borish va belkurak bilan qazish ishlarini olib borish mumkin bo'lgan masofani toraytirish kerak.
Bu farq hal qiluvchi ahamiyatga ega. Past kuchlanishli impuls usuli va chaqnash usuli masofani o'lchash bo'g'iniga tegishli bo'lib, ular sintilatsiya o'lchagich tomonidan amalga oshiriladi; Akustik magnit sinxronizatsiya usuli qattiq nuqtali asbob tomonidan olib boriladigan sobit nuqtali aloqaga tegishli. Ikki turdagi asboblar turli xil texnik talablarga va sinov usullariga ega. Kabelning noto'g'riligini tekshirishning to'liq tizimi odatda to'rt qismdan iborat: asosiy boshqaruv bloki (masofani o'lchash xosti), yuqori kuchlanishli signal ishlab chiqarish birligi, yo'lni aniqlash va aniq joylashishni aniqlash birligi va yordamchi uskunalar. Tanlash paytida bu ikki havola chalkashib ketgan bo'lsa, konfiguratsiya nomutanosibligiga olib kelishi oson - yoki diapazonning aniqligi etarli emas yoki belgilangan nuqta qobiliyatining etishmasligi.
Tanlash uchun beshta asosiy o'lchov
Birinchidan, kabelning kuchlanish darajasi. Kuchlanish darajasi sinov tizimi uchun zarur bo'lgan yuqori voltli blokning chiqish kuchlanish diapazonini aniqlaydi. Past kuchlanishli kabellar nisbatan oddiy testerlardan foydalanishi mumkin, yuqori voltli kabellar esa sinov xavfsizligi va natijalarning aniqligini ta'minlash uchun yuqori kuchlanish qarshiligi va aniqroq o'lchov ko'rsatkichlariga ega uskunalarni talab qiladi. Turli xil kuchlanish darajalari turli xil yuqori voltli generator konfiguratsiyalariga mos keladi, bu tanlov uchun asosiy chegara hisoblanadi.
Ikkinchidan, kabel turi va uzunligi. Elektr kabellari, aloqa kabellari va boshqaruv kabellarining tuzilishi va xususiyatlari boshqacha. Kabelning uzunligi sinov usulini samarali qo'llash oralig'iga bevosita ta'sir qiladi. Odatda, shahar loyihalari uchun 0 dan 20 km gacha bo'lgan masofa talablarni qondirish uchun etarli. Uzoq masofali kabellar uchun, shuningdek, uskunaning ko'r-ko'rona ko'rsatkichlari va signalning zaiflashuvini qoplash imkoniyatlariga e'tibor qaratish lozim.
Uchinchidan, nosozlik turlarini qoplash qobiliyati. Yuqori impedansli nosozliklar kabel nosozliklarini aniqlashda qiyin nuqta hisoblanadi. Agar xato turi ochiq tutashuv, qisqa tutashuv, zaif kontakt yoki past impedansli topraklama bo'lsa, o'lchash uchun past kuchlanishli impuls usuli qo'llanilishi kerak; Agar bu yuqori qarshilik xatosi bo'lsa, yuqori kuchlanishli zarba usulini qo'llash kerak. Uskunani tanlashda kamida to'rt turdagi nosozliklarni qo'llab-quvvatlaydigan qurilmalarga ustunlik berish kerak: past qarshilik, yuqori qarshilik, chaqnash va ochiq elektron. Tizimning miltillovchi usuli va kuchli sobit nuqta qobiliyatiga ega ekanligiga alohida e'tibor berilishi kerak.
To'rtinchidan, joylashishni aniqlashning aniqligi va operatsion samaradorligi. Joylashuvning aniqligi texnik xizmat ko'rsatish samaradorligiga bevosita ta'sir qiladi va ± 1 metr ichida xatolik maqbuldir. Ammo shuni ta'kidlash kerakki, diapazonning aniqligi va belgilangan nuqta aniqligi ikki xil narsadir. Masofani o'lchash xatosi odatda metrdan o'n metrgacha bo'ladi. Agar qazish ishlari to'g'ridan-to'g'ri faqat masofani o'lchash ko'rsatkichlari asosida amalga oshirilsa, o'lchov olinadigan, lekin qazib bo'lmaydigan qayta ishlash holatlariga duch kelish oson. Yakuniy qazish holatining to'g'riligini aniqlash uchun kalit sobit nuqtali uchastkada akustik magnit sinxronizatsiyaning vaqt farqi o'lchamlari va shovqinni kamaytirish qobiliyatiga bog'liq.
Beshinchidan, o'rnatish muhiti va portativlik. Kabellarni yotqizish muhiti shaharlar, dalalar, tunnellar, kabel yotqizish joylari va boshqalarni o'z ichiga oladi. Murakkab muhit tizimning shovqinga qarshi qobiliyatiga va sobit nuqtali asbobning sezgirligiga yuqori talablarni qo'yadi. Bundan tashqari, uskunani tashish osonmi va chang va suvga chidamliligi yaxshi bo'ladimi, ayniqsa tashqi va er osti ish stsenariylarida muhimdir.
Sanoat tendentsiyasi: yagona funktsiyadan tizim integratsiyasiga o'tish
Bozor nuqtai nazaridan, kabel nosozliklarini aniqlash uskunalari bir qator muhim o'zgarishlarni boshdan kechirmoqda. Bozor tadqiqotlari ma'lumotlariga ko'ra, kabel nosozliklarini aniqlash bo'yicha global bozor 2025 yildagi 780 million dollardan 2026 yilda 860 million dollargacha o'sishi kutilmoqda, yillik o'sish sur'ati 9,0% ni tashkil qiladi. Vaqt domenini aks ettirishning ilg'or o'lchash texnologiyasining tobora ommalashib borayotgani, ko'p funktsiyali va gibrid nosozliklarni aniqlash tizimlarining kengayishi va avtomatlashtirilgan signallarni tahlil qilish sohasida sun'iy intellektning qo'llanilishi uskunalar shakllarining evolyutsiyasini yagona asboblardan integratsiyalashgan va aqlli yo'nalishlarga olib keladi.

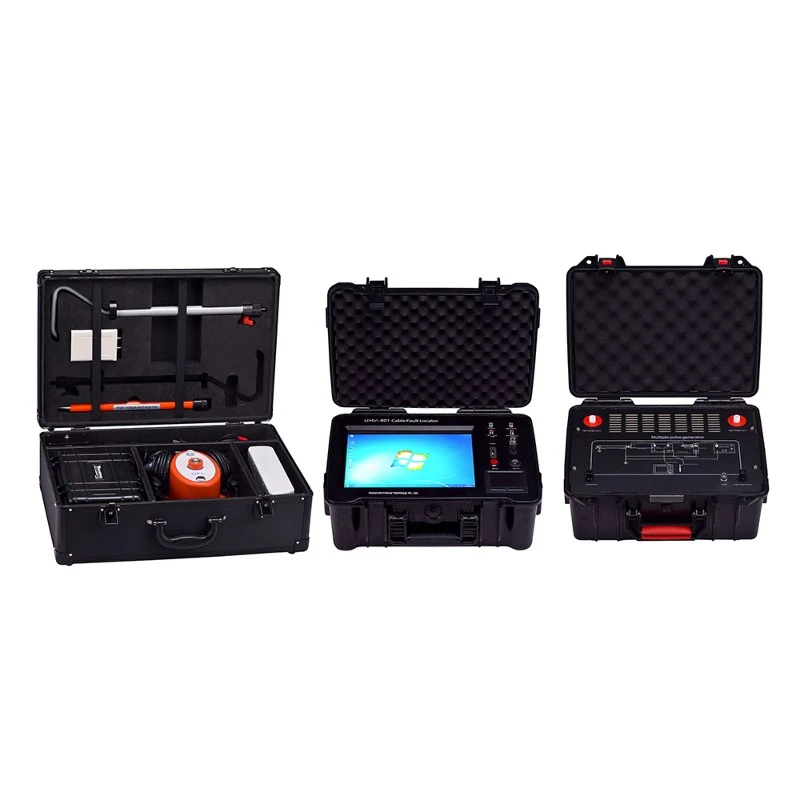

Theko'p impulsli kabel xatosi tekshirgichiWuhan UHV tomonidan Zhengzhou favqulodda ta'mirlashda foydalanilgani ushbu tendentsiyaning namoyonidir - uning asosiy texnologiyasi murakkab yuqori impedansli nosozlik to'lqin shakllarini past kuchlanishli impulsli qisqa tutashuv xato to'lqin shakllariga aylantiradi, qo'pol o'lchash darajasini sezilarli darajada yaxshilaydi va operatorning to'lqin shakllarini talqin qilish tajribasiga bog'liqligini kamaytiradi. Kompaniyaning mahsulot qatorida kabel liniyasini sinovdan o'tkazish asboblari, ketma-ket rezonans sinovlari qurilmalari, qisman zaryadsizlanishni sinovdan o'tkazish tizimlari va boshqalarning parallel mavjudligi, shuningdek, sanoatning kabeldan foydalanish va texnik xizmat ko'rsatishning to'liq zanjirli qobiliyatiga, shu jumladan "aniqlash diagnostikasi joylashuvi" ga bo'lgan talab ortib borayotganligini ko'rsatadi.
Xarid qilish va ekspluatatsiya xodimlari uchun tanlovning asosiy mantig'i allaqachon aniq: birinchi navbatda, qurilma asosan qaysi turdagi nosozliklar bilan shug'ullanishini va qaysi operatsion aloqalarni qoplash kerakligini aniqlang, so'ngra konfiguratsiyani teskari o'zgartiring - diapazondagi birliklar usul qamrovi va namuna olish tezligiga qaraydi, yuqori voltli o'chirish moslamalari zarba energiyasini va to'lqin shaklini ushlab turishni ko'rib chiqadi va vaqt birligining farqi yo'qligini ko'rib chiqadi. Uskunaning texnik progressivligi muhim bo'lsa-da, uning haqiqiy kabel turiga mos kelishi, yotqizish muhiti va foydalanish va texnik xizmat ko'rsatish qobiliyati investitsiya qiymatini aniqlashning kalitidir.
