Energiya uskunasining holatini saqlashning chuqurlashishi bilan qisman zaryadsizlanishni aniqlash transformatorlar GISda keng tarqalgan amaliyotga aylandi, kabellar kabi asosiy uskunalarning izolyatsiya holatini baholashning asosiy usuli. Yuqori chastotali oqim transformatorlari (HFCT) moslashuvchan o'rnatish va kuchli shovqinlarga qarshi qobiliyati tufayli jonli aniqlash va onlayn monitoring stsenariylarida tobora ko'proq foydalanilmoqda. Biroq, bozorda HFCT aniqlash tizimlarining turli xil ishlash parametrlariga duch kelgan holda, qanday qilib oqilona tanlov qilish kerakligi ko'plab ekspluatatsiya va texnik xizmat ko'rsatish birliklari oldida turgan amaliy muammodir.
HFCT ning asosiy komponentlariqisman zaryadsizlanishni aniqlash tizimidatchiklar, signalni konditsioner birliklari, yig'ish xostlari va tahlil dasturlarini o'z ichiga oladi. Tanlash uchun boshlang'ich nuqta sensorning o'zi emas, balki aniqlash ob'ekti va saytdagi sharoitlardir. Turli quvvat uskunalarining topraklama usuli, o'rnatish maydoni va fon shovqin darajasi HFCT ning o'rnatish usuli va chastota diapazoni talablarini bevosita aniqlaydi. Misol uchun, kabel jismlarini qisman tushirishni aniqlash odatda qisqich turi HFCT dan foydalanadi, bu esa sensorning ichki diametrini kabelning tashqi diametriga mos kelishini talab qiladi; Transformator yadrosining topraklama simidagi HFCT topraklama simining tasavvurlar hajmini va uzoq muddatli ish paytida harorat barqarorligini hisobga olishi kerak.
Chastota diapazoni va sezgirlik HFCT tanlashda ikkita eng muhim parametrdir, lekin ular qanchalik baland bo'lsa, shuncha yaxshi bo'lishi shart emas. Qisman razryad signallarining energiya taqsimoti razryad turiga qarab o‘zgaradi: sirt razryadlari va toj razryadlarining spektral komponentlari har xil, kabellardagi yuqori chastotali komponentlarning susaytirish ko‘rsatkichlari ham GIS kameralaridagidan sezilarli darajada farq qiladi. Shuning uchun, tanlashda, maqsadni aniqlash uchun tushirish turi va tarqalish yo'li birinchi navbatda aniqlanishi kerak, so'ngra HFCT chastota diapazoni diapazoni mos kelishi kerak. Keng chastota diapazoni ko'proq signallarni olishi mumkin bo'lsa-da, bu ko'proq fon shovqinini kiritishni ham anglatadi; Agar u juda tor bo'lsa, ba'zi turdagi deşarjlar o'tkazib yuborilishi mumkin. Umuman olganda, yuzlab kHz dan o'nlab MGts gacha bo'lgan HFCT ko'pgina quvvat uskunalarini aniqlashda yaxshi moslashuvchanlikka ega, ammo o'ziga xos pastki va yuqori chegaralar saytdagi o'lchangan fon shovqin spektri asosida sozlanishi kerak.
Sezuvchanlik ko'rsatkichlari ham joydagi signal-shovqin nisbati bilan birgalikda baholanishi kerak. Laboratoriya sharoitida nominal yuqori sezuvchanlik elektromagnit parazit tufayli haqiqiy podstansiya muhitida sezilarli darajada buzilishi mumkin. Amaliy yondashuv tanlovdan oldin maqsadli uchastkada fon shovqini sinovini o'tkazish, odatdagi vaqt oralig'ida shovqin darajasini qayd etish uchun spektr analizatori bilan birgalikda portativ HFCT dan foydalanish va shundan so'ng aniqlash tizimining kerakli ekvivalent shovqin darajasini aniqlashdir. Fon aralashuvi murakkab va apparat filtrlash orqali toʻliq bostirish qiyin boʻlgan vaziyatlarda tizimda raqamli filtrlash, fazalar oʻlchamlari va impuls toʻlqin shakllarini aniqlash kabi dasturiy taʼminotni yoʻq qilish imkoniyatlari mavjudmi yoki yoʻqmi, koʻpincha sensorning sezgirligiga tayanishdan koʻra amaliyroq boʻladi.
Aniqlash tizimining sinxronizatsiya va joylashish imkoniyatlari ham tanlov jarayonida osonlikcha kam baholanadi. HFCT tomonidan aniqlangan signal faqat tushirish pulsining amplitudasi va to'lqin shaklini aks ettiradi. Chiqarish manbasining o'rnini aniqlash uchun odatda sinxron qabul qilish uchun bir nechta sensorlar talab qilinadi yoki ultratovush, ultra yuqori chastotali va boshqa usullar bilan birlashtiriladi. Shuning uchun tanlangan tizim ko'p kanalli sinxronizatsiyani qo'llab-quvvatlaydimi va quvvat chastotasi fazasi bilan sinxronlashtirilgan mos yozuvlar kanaliga ega bo'ladimi, keyingi joylashishni aniqlash tahlilining maqsadga muvofiqligiga bevosita ta'sir qiladi. Faqat trend monitoringini talab qiladigan stsenariylar uchun bitta kanal tizimi etarli; Agar u tushirish manbalarini aniqlash yoki nuqson turlarini aniqlashni o'z ichiga olsa, miqyosli ko'p kanalli arxitekturalarga ustunlik berish kerak.

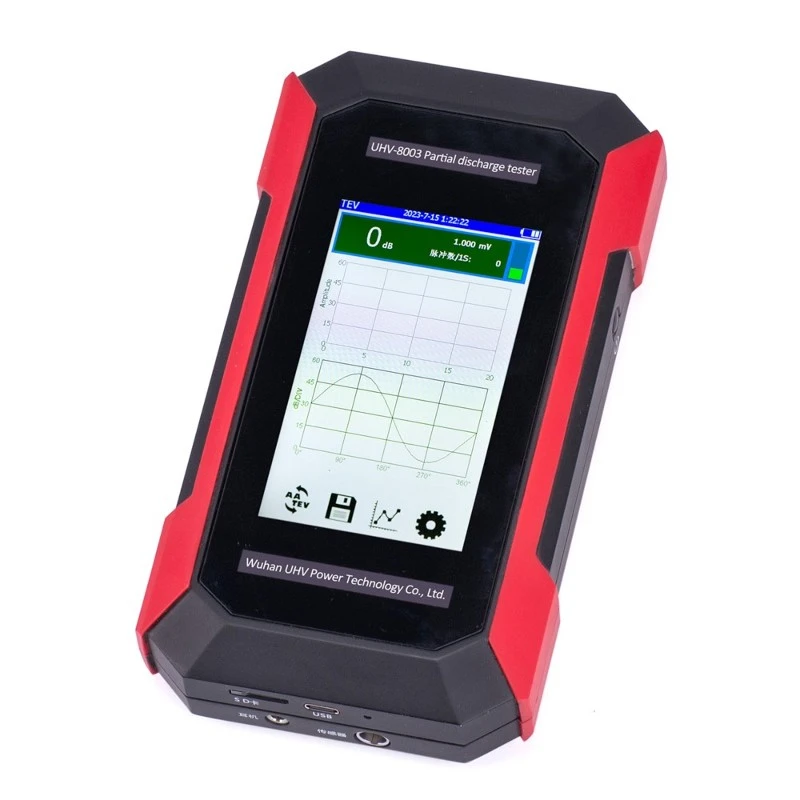

Wuhan UHV Power Technology Co., Ltd yuqori kuchlanishli quvvatni sinovdan o'tkazish sohasida 20 yildan ortiq tajribaga ega va uning mahsulot tizimi ko'plab yo'nalishlarni qamrab oladi, masalanqisman zaryadsizlanish sinov tizimlariva ketma-ket rezonans sinov qurilmalari. Kompaniyaning qisman zaryadsizlanishni aniqlash sohasidagi doimiy sarmoyasi sanoatning HFCT va boshqa aniqlash usullariga bo'lgan talabini "o'lchanadigan" dan "aniq va aniq" ga o'tishini aks ettiradi. Amaliy tanlashda foydalanish va texnik xizmat ko'rsatish bo'limi ishlab chiqaruvchining texnik qo'llab-quvvatlash imkoniyatlarini ko'rib chiqishi mumkin - ular joyida fon shovqini sinovini, sensorni o'rnatish sxemasini loyihalashni va keyingi ma'lumotlarni tahlil qilish bo'yicha yordam bera oladimi, bu ko'pincha mahsulot qo'llanmasidagi parametrlar jadvalidan ko'ra ko'proq ma'lum stsenariylarda HFCT tizimining yakuniy ta'sirini aniqlaydi.
Oxir-oqibat, HFCT ni tanlashqisman zaryadsizlanishni aniqlash tizimi“qiyoslash” emas, balki “moslash” jarayonidir. Umumjahon optimal echim yo'q, faqat aniqlash ob'ekti, shovqin muhiti va ishlash maqsadlariga mos keladigan oqilona echim. Tizimning kengayishi va sotuvchining xizmat ko'rsatish imkoniyatlarini baholash bilan to'ldirilgan, joyida o'lchangan ma'lumotlarga asoslangan aniq aniqlash talablaridan boshlab, tanlovda keng tarqalgan noto'g'ri tushunchalardan qochish mumkin.
