Yuqori kuchlanishli quvvatni sinovdan o'tkazish sohasida,AC hipot testerlarielektr qurilmalarida izolyatsiyalash mustahkamligi sinovlarini o'tkazish uchun asosiy uskunalardir. Transformatorlarni ilmiy tanlash sinov natijalarining to'g'riligiga va uskunaning ishlashi xavfsizligiga bevosita ta'sir qiladi. Energiya tizimidagi kuchlanish darajasini doimiy ravishda yaxshilash bilan, haqiqiy ehtiyojlarga ko'ra mos AC hipot testerlarini qanday tanlash energetika xodimlarining diqqat markazida bo'ldi. Yaqinda Wuhan UHV Power Technology Co., Ltd (keyingi o'rinlarda "Wuhan Ultra High Voltage" deb yuritiladi) sanoatning ko'p yillik tajribasiga asoslangan holda AC hipot testerlarini tanlashning asosiy elementlarini muntazam ravishda saralab oldi.
Uch bosqichli tanlash jarayoni: kuchlanish, oqim va quvvat
Wuhan UHV texnologiyasi bo'yicha mutaxassislar tanlovni ta'kidladilarAC hipot testerlariuchta asosiy parametrdan boshlanishi kerak.
Birinchidan, kuchlanishni sinab ko'ring. Sinov qilingan mahsulotning sinov kuchlanishiga ko'ra, yuqori kuchlanish tomonida nominal kuchlanish sinovdan o'tgan mahsulotning sinov kuchlanishidan yuqori bo'lgan AC hipot testerlari tanlanishi kerak. Shu bilan birga, transformatorning past kuchlanishli yon kuchlanishi joyidagi quvvat manbai kuchlanishiga va kuchlanish regulyatoriga mos kelishini tekshirish kerak. Xitoyda sinov transformatorlari uchun standart kuchlanish darajalari 5kV, 10kV, 25kV, 35kV, 50kV, 100kV, 150kV, 300kV va boshqalarni o'z ichiga oladi. Masalan, 10kV tarqatuvchi transformatorni sinovdan o'tkazishda 50kV sinov transformatorini tanlash kuchlanish sinovi3 va kuchlanish sinovi3 uchun javob berishi mumkin2. 10 kV kuchlanishli izolyatorlar.
Keyingi - oqimni tekshirish. Sinov transformatorining nominal chiqish oqimi sinovdan o'tgan ob'ektning talab qilinadigan oqimidan kattaroq bo'lishi kerak. Kerakli tokni sinov namunasining sig‘imiga qarab, Is=Us × ũ× Cx formulasi yordamida hisoblash mumkin (bu erda Cx sinov namunasining sig‘imini va qo‘shimcha sig‘imni o‘z ichiga oladi). Misol uchun, 10kV, 1000kVA tarqatish transformatori 30-35kV sinov kuchlanishida taxminan 80-110mA sig'imli oqimga ega.
Uchinchisi - imkoniyatlar. Imkoniyatlar nominal chiqish kuchlanishining mahsuloti va nominal chiqish oqimi bilan aniqlanadi. Standart quvvat darajalari 3, 5, 10, 25, 50, 100, 150, 200kVA va boshqalarni o'z ichiga oladi. Misol tariqasida yuqorida aytib o'tilgan 10kV transformatorni oladigan bo'lsak, 35kV × 110mA<5kVA, therefore a capacity of 5kVA is sufficient to meet the requirements. For 35kV and 2000-4000kVA transformers, the capacitive current is about 150-260mA when the test voltage is 72-85kV, requiring a larger capacity.
Turni tanlash: uchta asosiy AC hipot testerlarini taqqoslash
Yuqori kuchlanishli AC hipot testerlari muhit yoki tuzilishga ko'ra asosan moyli, gaz bilan to'ldirilgan, quruq turdagi va boshqa turlarga bo'linadi. Turli xil turlarning o'ziga xos afzalliklari va kamchiliklari bor va foydalanuvchilar foydalanish stsenariylari va byudjeti asosida tortishlari va tanlashlari kerak:

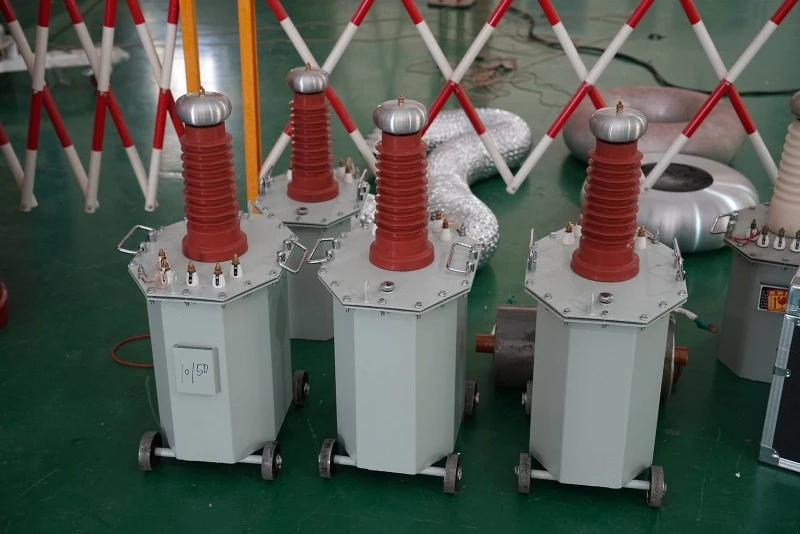

Yog 'miqdori bo'lgan AC hipot tester: etuk texnologiya, arzon narxlardagi, oson parvarishlash, lekin katta hajmli, katta hajmli va yog'ning oqishi va ifloslanishi xavfi mavjud. Hozirgi vaqtda u hali ham bozorda asosiy mahsulot hisoblanadi.
Inflatable AC hipot tester: kichik o'lchamli, engil (bir xil turdagi moyli transformatorlarga qaraganda 40% -65% engilroq), yaxshi kamon o'chirish ko'rsatkichi, kichik qisman tushirish, joyida ishlash uchun mos, lekin nisbatan yuqori narx.
Quruq turdagi AC hipot tester: texnik xizmat ko'rsatmaydi, o'lchami kichik, vazni engil, lekin narxi yuqori va yuqori kuchlanishli, yuqori quvvatli, issiqlikka chidamliligi past mahsulot sifatida ishlatilmaydi.
Ishlab chiqaruvchini tanlash: texnologiya va xizmatga teng e'tibor
Yuqori kuchlanishli sinov uskunasi sifatida ishlab chiqarish sifatiAC hipot testerlarisinov xavfsizligi bilan bevosita bog'liq. Wuhan UHV, 22 yil davomida yuqori kuchlanishli elektr o'lchovlari sohasida chuqur ishtirok etgan kompaniya sifatida sanoatda etakchiga aylandi. Ma'lum qilinishicha, uning YDJ aqlli moyli AC hipot testerlari ± 0,2% gacha aniqlik bilan 50kV dan 800kV gacha keng diapazonli chiqishga erishish mumkin bo'lgan to'liq qamrovli qamrov texnologiyasini qo'llaydi. Materiallarni tanlash nuqtai nazaridan Nippon Steel kremniy po'lat plitalari ishlatiladi va transformator moyi kuchli izolyatsiya ishlashi uchun uchta yuqori haroratli vakuum filtri orqali filtrlanadi. Qurilma haddan tashqari kuchlanish, haddan tashqari oqim va nol ishga tushirish kabi bir nechta himoya funktsiyalariga ega. Uchinchi tomon sinovlari hisoboti shuni ko'rsatadiki, -20 darajadan 50 darajagacha bo'lgan ekstremal muhitda uskunaning unumdorligi pasaymaydi.
Sotib olayotganda sanoat mutaxassislari buni tavsiya qiladilarAC hipot testerlari, kuchlanish darajasi, quvvat talablari, funktsional konfiguratsiya va sotishdan keyingi xizmat ko'rsatish kabi omillarni har tomonlama hisobga olish kerak. Wuhan UHV uskuna tanlash bo'yicha maslahatlar, foydalanish bo'yicha ko'rsatmalar va to'liq hayot aylanishini boshqarishni o'z ichiga olgan xizmat ko'rsatish tizimini taqdim etadi.
Yangi energiya tizimlarini qurish chuqurlashishi bilan yuqori kuchlanishli sinov uskunalariga texnik talablar tobora ortib bormoqda. Ilmiy tanlash va standartlashtirilgan xaridlar elektr jihozlarining xavfsiz va barqaror ishlashini ta'minlash uchun muhim asosdir.
