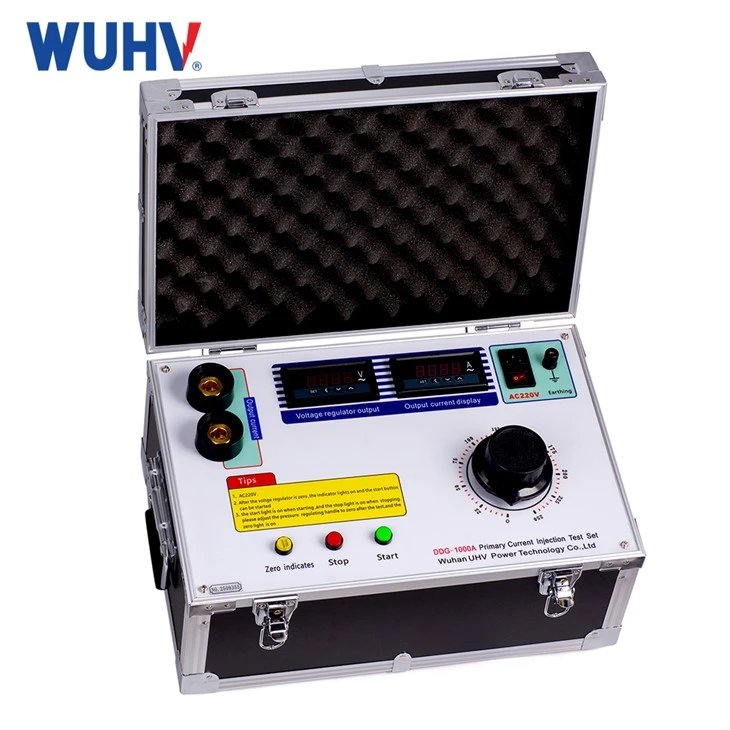

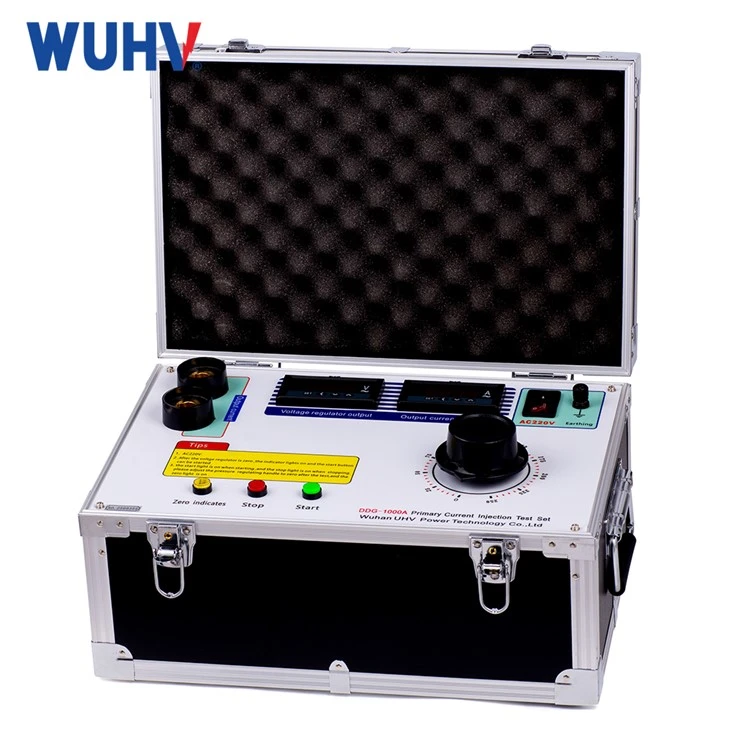

Birlamchi tok in'ektsiyasini tekshirgich

Birlamchi tok injection tester - bu kuchli oqim joylarida zarur jihoz. U elektr stantsiyalarida, elektr taqsimlash stantsiyalarida, elektr ishlab chiqaruvchilarda, ilmiy-tadqiqot institutlarida va boshqa bo'limlarda keng qo'llaniladi. Uskunalar qisqa muddatli yoki intervalgacha tizim, kichik o'lcham, engil vazn va oson texnik xizmat ko'rsatish va hokazo belgilarga ega.

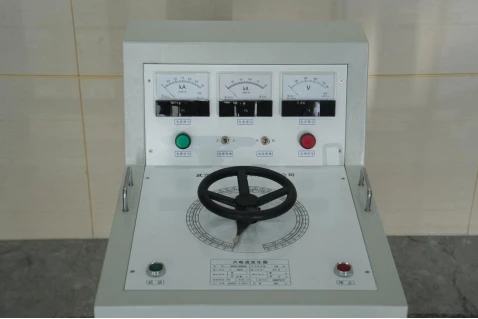

1. Yuqori oqim generatorida o'lcham oralig'ini kuzatish uchun ikkita ampermetr mavjud.

2. Avtotransformator erkin sozlanishi mumkin.

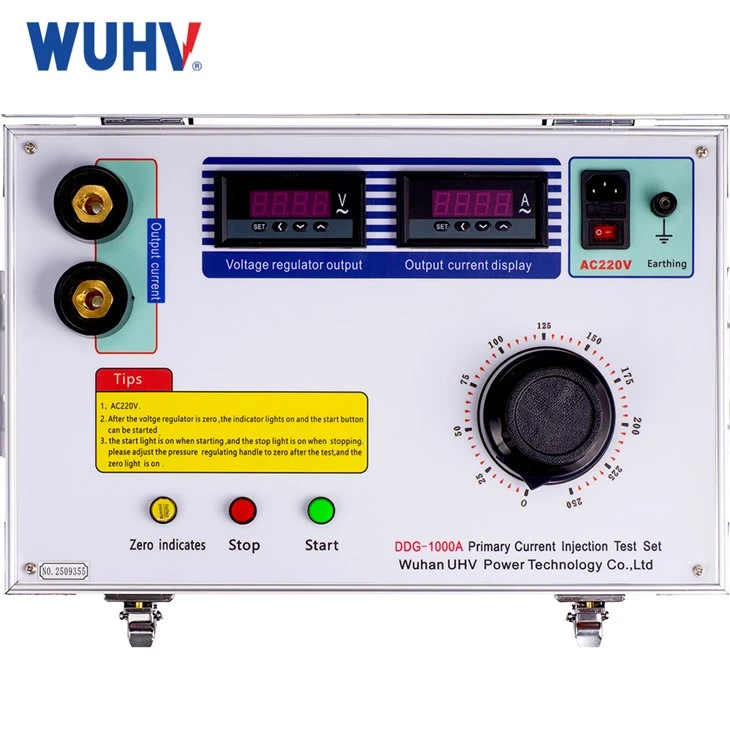

3. Holat ko'rsatkichi yorug'ligi, tugmani boshqarish, ishlatish uchun qulay.

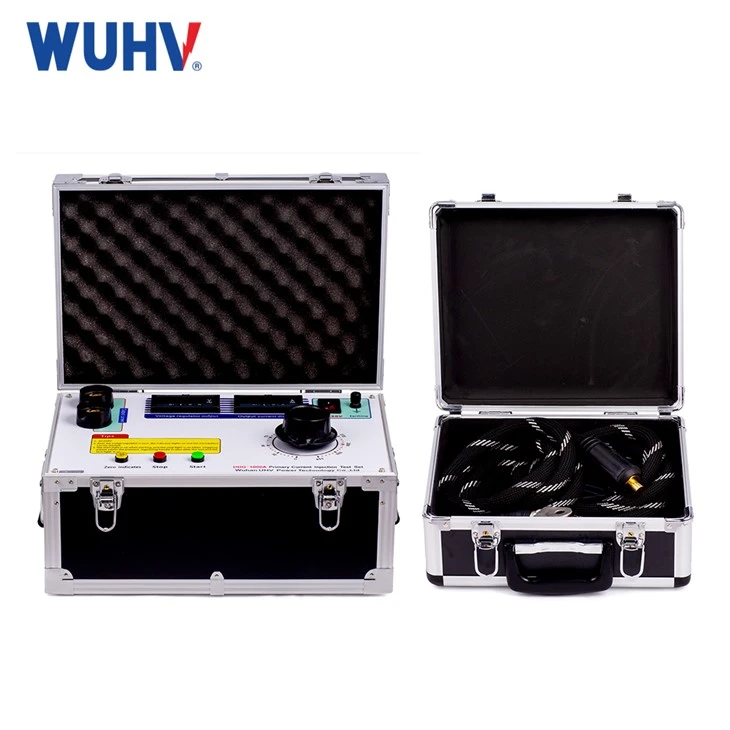

4. Umumiy ajratiladigan tuzilmani ko'chirish oson.

1. Sinov talablariga muvofiq joriy kuchaytirgichni sinovdan o'tgan mahsulotga ulang va quvvat manbai mavjudligiga ishonch hosil qiling. (Ajratilgan tur uchun paneldagi “kirish”ni quvvat bilan, “chiqish”ni DDKdagi “kirish” bilan va “asbobni” DDKdagi “instrument” bilan ulang.

2. Kerakli oqimga ko'ra Current Switch o'rnini tanlang.

3. Quvvatni yoqing va yashil chiroq yoqilgan bo'lishi kerak (agar bo'lmasa, yashil chiroq yonmaguncha kuchlanish tugmachasini soat miliga teskari yo'nalishda nolga aylantiring). Ishga tushirish tugmasini bosing, yashil chiroq o'chirilishi va qizil chiroq yonishi kerak. Oqim kerakli darajaga ko'tarilguncha kuchlanish tugmachasini soat yo'nalishi bo'yicha aylantiring.

4. Voltaj kalitini soat sohasi farqli ravishda nolga aylantiring, To'xtatish tugmasini bosing, qizil chiroq o'chadi va yashil chiroq yonadi. Sinov tugadi.

1.Himoya o'rni tekshiring: O'rni nosozlik holatlariga to'g'ri javob berishiga ishonch hosil qiling.

2.Test oqim transformatori (CT): CT ishlashini tekshirish uchun yuqori oqimni simulyatsiya qiling.

3.Nosozlik holatlarini simulyatsiya qilish: Haqiqiy-dunyodagi nosozlik stsenariylarini taqlid qilish uchun yuqori oqim hosil qiling.

4.Kalibrlash: Himoya uskunalarini kalibrlash uchun ishonchli usulni taqdim etadi.

Tizim ishonchliligini oshiring: Haqiqiy nosozlik holatlarida himoya tizimining to'g'ri faollashtirilganligiga ishonch hosil qiling.

Tayyorlash va sozlash

Birlamchi oqim injektorini sinovdan o'tayotgan qurilmaga ulang (masalan, o'rni yoki oqim transformatori).

Kerakli oqim darajasini, sinov muddatini va sinov rejimini o'rnating (masalan, AC/DC oqimi, bosqichli in'ektsiya yoki doimiy oqim).

Hozirgi in'ektsiya

Injektor yuqori oqim hosil qiladi va uni sinovdan o'tkazilayotgan tizimga kiritadi.

Sinov uskunasi (masalan, o'rni) sozlamalari (masalan, sayohat vaqti va joriy chegara) asosida faollashtirish yoki o'chirish orqali javob beradi.

Monitoring va tekshirish

Sinov ostidagi himoya moslamasi yoki oqim transformatorining javobini kuzatib boring.

Sinov oqimiga duchor bo'lganda KT yoki o'rni kutilganidek ishlashiga ishonch hosil qiling.

Ma'lumotlarni yozib olish va hisobot berish

Sinov natijalari tahlil qilish va hisobot berish uchun qayd etiladi.

Ma'lumotlar nosozlik sharoitida himoya moslamasining to'g'ri ishlashini tekshirishga yordam beradi.

O'rni yoki oqim transformatorlari kabi birlamchi zanjirlarga boshqariladigan yuqori oqimlarni kiritish orqali nosozlik holatlarini simulyatsiya qiling. AOK qilingan oqim haqiqiy tizimlarda uchraydigan ortiqcha yuk, qisqa tutashuv yoki boshqa nosozlik holatlarini takrorlaydi. Sinov talablariga ko'ra, qurilma AC va doimiy oqimlarni ishlab chiqishi mumkin.

1. Himoya relesini sinovdan o'tkazish: o'rni nosozlik holatlariga to'g'ri javob berishini va spetsifikatsiyalarga muvofiq harakatlanishini tekshiring.
2. Oqim transformatorining (CT) sinovi: KTning aniqligini tekshirish uchun yuqori birlamchi oqimni simulyatsiya qiling va ular himoya o'rni oqimini to'g'ri kamaytirishiga ishonch hosil qiling.
3. Kalibrlash: O'rni va boshqa himoya tizimlari noto'g'ri oqimlarga to'g'ri javob berish uchun to'g'ri sozlanganligiga ishonch hosil qiling.
4. Xizmat va nosozliklarni bartaraf etish: Himoya tizimlarining to'g'ri ishlashini ta'minlash uchun diagnostika va texnik xizmat ko'rsatish uchun foydalaniladi.
5. Xato simulyatsiyasi: Himoya tizimining ishlashini tekshirish uchun haqiqiy{1}}dunyo nosozliklarini (masalan, qisqa tutashuvlar, ortiqcha yuklanishlar) taqlid qiling.

1. Xavfsiz yerga ulash va izolyatsiya

Oʻchirgich, kompyuter tomografiyasi va himoya tizimi toʻliq quvvatsiz-va izolyatsiya qilinganligiga ishonch hosil qiling. Barcha jihozlarni to'g'ri erga ulang.

2. To'g'ri joriy diapazonni tanlang

O'rnimizni o'chirish yoki KTni to'yintirish uchun etarli chiqish oqimiga ega testerni tanlang. Sinovchini ortiqcha yuklashdan saqlaning.

3. Uzoq muddatli yuqori oqim chiqishidan saqlaning

Yuqori oqim (1000A dan yuqori) kabellarni va ichki qismlarni isitadi. Ish davri chegaralariga rioya qiling (masalan, 1-2 daqiqa ON, keyin salqin).

4. Adekvat sinov kabellaridan foydalaning

Haddan tashqari qizib ketish va kuchlanish pasayishining oldini olish uchun qisqa, qalin kabellardan (masalan, 1000A uchun 50-70 mm²) foydalaning.

5. Tasodifiy aloqani oldini olish

Chiqish terminallari xavfli past-kuchlanish, lekin juda yuqori oqimga ega. Ruxsatsiz xodimlarni uzoqroq tuting.

6. Barcha ulanishlarni himoya qiling

Bo'shashgan ulanishlar kamon, qizib ketish va noto'g'ri ko'rsatkichlarga olib keladi. Barcha qisqichlarni va murvatlarni mahkam torting.

7. Breaker Trip-ni tomosha qiling

Sinov oqimi himoya sozlamalaridan oshib ketganda to'xtatuvchi ochiladi. Sinovdan oldin yaqin atrofdagi xodimlarni xabardor qiling.

8. Atrof-muhit haroratini yozib oling

Supero'tkazuvchilar qarshiligi harorat bilan o'zgaradi (mis uchun ≈0,4% / daraja). Standart mos yozuvlar haroratiga to'g'ri ko'rsatkichlar (20 daraja yoki 75 daraja).

9. Sinovdan keyin tushirish

Ichki kondansatörler yoki induktorlar qoldiq energiyani saqlashi mumkin. Kabellarni ajratishdan oldin "zaryadning tugashini" kuting.

10. Muntazam kalibrlash va texnik xizmat ko'rsatish

Ampermetr, taymer va chiqish aniqligini ta'minlash uchun har yili kalibrlang. Kabellarni, terminallarni va sovutish foniyini muntazam ravishda tekshiring.
